Трос акселератора фольксваген пасат b5 (volkswagen passat)

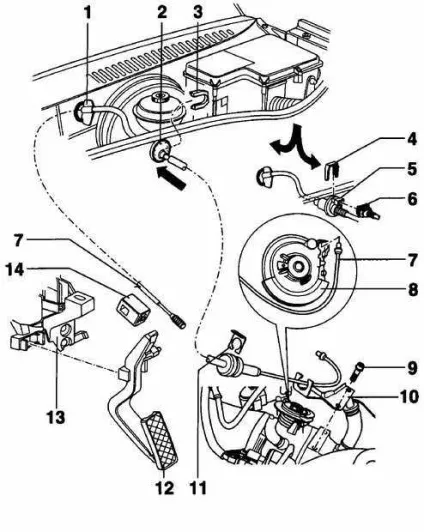

1 - елемент кріплення троса акселератора. При знятті повернути на 90 ° проти годинникової стрілки;
2 - кільце ущільнювача троса акселератора на перегородці моторного відсіку. Встановлюється тільки на автомобілях з механічною коробкою передач;
3 - затиск. Використовується тільки на автомобілях з механічною коробкою передач;
4 - затиск. Використовується тільки на автомобілях з автоматичною коробкою передач;

5 - вимикач примусового включення зниженої передачі на автоматичній коробці передач (kick down);
6 - електричний двоконтактний роз'єм;
7 - трос акселератора;
8 - шків на осі дросельної заслінки;
9 - болт, 10 Нм;
10 - кронштейн для кріплення оболонки троса акселератора;
11 - фіксує скоба для регулювання троса акселератора;
12 - педаль акселератора;
13 - кронштейн педалі акселератора;
14 - обмежувач ходу педалі акселератора

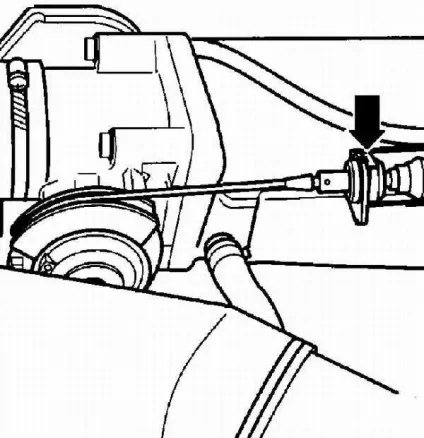

Розташування що фіксує скоби, що кріпить оболонку троса акселератора на чотирициліндрових двигунах

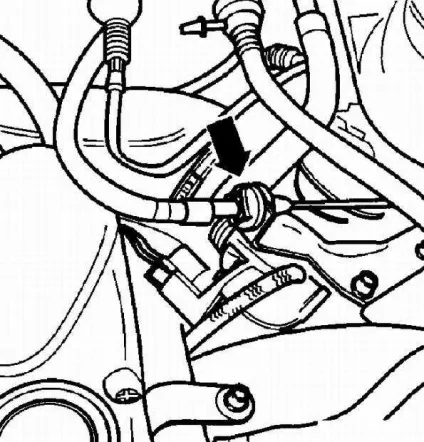

Розташування що фіксує скоби, що кріпить оболонку троса акселератора на п'ятициліндрових двигунах

Розташування що фіксує скоби, що кріпить оболонку троса акселератора на шестициліндрових двигунах

1. Натисніть педаль акселератора до упору і зафіксуйте її в цьому положенні.

2. Перевірте, що важіль дросельної заслінки уперся в обмежувач максимального навантаження. Якщо це не так, відрегулюйте трос акселератора.

3. Вийміть фіксуючу скобу, що кріпить оболонку троса акселератора до кронштейну, дивіться малюнок - Розташування фіксує скоби, що кріпить оболонку троса акселератора на чотирициліндрових двигунах, малюнок Розташування фіксує скоби, що кріпить оболонку троса акселератора на п'ятициліндрових двигунах і малюнок Розташування фіксує скоби, що кріпить оболонку троса акселератора на шестициліндрових двигунах.

4. Переміщайте оболонку троса акселератора на кронштейні до тих пір, поки важіль дросельної заслінки не торкнеться обмежувача максимального навантаження. У цьому положенні троса акселератора закріпіть оболонку троса фіксує скобою.

5. Відпустіть педаль акселератора.
