Трифазне електропостачання приватного будинку

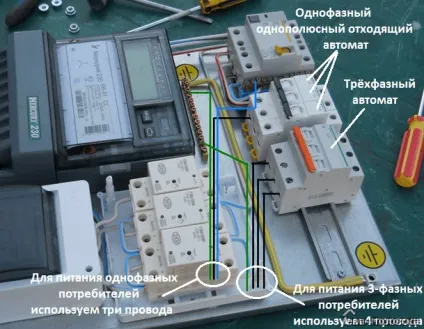

Загальна схема трифазного підключення

Незважаючи на, то будуєте ви новий будинок або хочете модернізувати старий без електропроводки обійтися не вийде, оскільки всі прилади в будинку споживають електроенергію в більшій чи меншій мірі. Підключення приватного будинку до електромережі справа непроста і нешвидка.

Існує два типи електроживлення одно- і трифазний. Більшість використовують однофазний тип і вважають, що цього достатньо. Так і є. Зараз же все частіше вибирають трифазний, оскільки він дозволяє значно знизити навантаження на мережу рівномірно розподіливши її на три паралельні лінії.

Різниця між трифазним і однофазним підключенням

Більшість вважають, що, перейшовши на трифазне підключення будинку можна збільшити споживану потужність. Але це зовсім не так. Таке питання слід вирішувати з компанією, яка поставляє електрику.
В даному типі підключення використовують 4 або 5 проводів. Три лінії подачі струму (фаза), нульовий провідник (або просто нуль) і заземлення, іноді нуль і заземлення підключають одним проводом.

Порівняння типів підключення

В такому випадку можна приблизно розрахувати кількість приладів, які можна одночасно включити в мережу на кожну лінію щоб не було перенапруги. В однофазних підключенні використовують 2 або 3 дроти. Відповідно 1 фаза, 1 нуль і заземлення.

Тоді все напруга йде на одну лінію і перевантажень просто не ізбежать.Сіловой щиток однофазного електропостачання приватного будинку трохи менше ніж для трифазного, і якщо потрібно замінити один на інший, то доведеться додати вільного місця. Що стосується використання будинкової проводки, то і тут є відмінності. У першому випадку товщина жил кабелю значно більше, ніж у другому, оскільки і навантаження теж вище.

Документація для підключення.

Для того щоб не було проблем з законом всі потрібно зробити як слід і підготувати необхідні документи та договори.

Енергопостачальна компанія повинна дати певні умови експлуатації.
Проектна документація на постачання будівлі електроенергією.
Акт розмежування по балансової належності.
Акт лабораторних досліджень схеми, яка зібрана для певного будинку.
Акт огляду всього обладнання.
Договір з енергозбутової компанією.

Проект трифазної мережі.

Для початку потрібно зробити проект, де будуть враховані всі особливості споживання електроенергії. Найчастіше роблять поділ на групи споживачів, тобто розетки окремо підключаються, а освітлення окремо. Це дає можливість відключити окрему групу для ремонтних робіт і не доставляти незручності у використанні іншої групи.

Проект трифазної мережі

Для кожної розраховують максимальну потужність споживання електрики, і відповідно підбирають дроти потрібної товщини. Наприклад, для освітлення частіше використовують провід товщиною півтора сантиметра, а для розеток - 2,5 см.

Для кожної групи потрібно використовувати прилади автоматичного вимкнення струму, щоб при короткому замиканні не виникло загоряння проводки.
Маючи на руках проект підключення будинку можна розрахувати кількість необхідних матеріалів (проводів), приладів і навіть запланований обсяг силового щитка. А також можна намітити розміщення розеток, вимикачів і стабілізуючих пристроїв.

Як підключати?

Існує два види підключення. Підземний і повітряний. Для приватного будинку використовують переважно другий варіант, тому що:

менше часу витрачатися на роботу;
є можливість використання будь-яких схем;
вартість підключення значно нижче;
при необхідності легше ремонтувати.

Потрібно враховувати, що при повітряному підключенні відстань до найближчого стовпа до приватного будинку має бути не більше 15 м. Якщо ж відрізок довший, потрібно додати додатковий стовп щоб уникнути сильного провисання або обриву лінії при поганих погодних умовах. Поблизу не повинно бути великих дерев або великих веток.А також проводи не повинні заважати переміщенню транспортних засобів або пішоходів
На приватний будинок трифазна лінія кріпиться на висоті не менше ніж 2,7 м, а при необхідності і вище. Там поміщають спеціальні ізолятори, до яких і приєднується харчування, а вже звідти дроти йдуть до силового щита.

Щиток краще прикріпити на фасаді будівлі. Далі від щитка по всьому будинку йдуть в потрібних напрямках дроти. Якщо є прибудови де використовується електрика, то до них проводка йде теж від щитка.
Лічильник для трифазної лінії.

Для особливого підключення електрики потрібен і особливий лічильник.

Лічильники для трифазного підключення дозволяють економити електроенергію, вибрати модель, яка підходить саме споживачеві, відстежувати перепади напруги. Такі прилади є трьох видів:

Прямого включення. Підключаються безпосередньо до мережі.
Полукосвенного включення. Потрібен трансформатор напруги. При оплаті, показання лічильника множаться на коефіцієнт трансформації, розташованій на обладнанні.
Непрямого включення. Потрібен трансформатор напруги і сили струму. Підходить тим, хто підключається від високовольтних ліній електропередач. Найчастіше використовують на підприємствах.

Для однофазного лічильника існує одна стандартна схема підключення, а для лічильників трифазної лінії їх багато, оскільки видів кілька.
Пристрої прямого включення мають схему підключення трохи схожу на схему однофазного лічильника. Обов'язково слід враховувати порядок приєднання проводів відповідно до кольору, який вказаний в схемі і не забувати, що парні номери - це навантаження, а непарні - колір проводу. Схема підключення розміщена на задній кришці приладу, а також в паспорті.
Електролічильник полукосвенного включення також застосовують в будинках і для їх підключення є безліч схем. Найчастіше використовуються три з них: десятіпроводная схема підключення, схема по типу зірка, з'єднання за допомогою коробки з клемами.

Перша найпоширеніша, оскільки найпростіша. За даною схемою для кожної фази використовують три дроти, які приєднуються у строгому порядку, десятий провід - нуль. Завжди вибирається така схема підключення лічильника, при якій можна легко відремонтувати її будь-яку частину.
Якою б не була схема підключення приватного будинку до електромережі, не варто забувати, що працювати з напругою, не маючи потрібного освіти небезпечно для життя. Тому і для вибору потрібної схеми, потрібного лічильника електроенергії, і для самого підключення слід скористатися послугами людини, який в цьому непросто розбирається, а спеціально навчався кілька років.

Ви надаєте план будинку, вказуєте місця де потрібно розмістити розетки, вимикачі, де будуть стояти котли або бойлер, а кваліфікований фахівець розрахує довжину проводів, їх товщину, і підбере всі необхідні прилади для безпечного використання електропроводки в приватному будинку. Підключення приватного будинку до електромережі справа непроста і нешвидка.
