Триангуляція (в геодезії)

Триангуляція (від лат. Triangulum - трикутник), один з методів створення мережі опорних геодезичних пунктів і сама мережа, створена цим методом; полягає в побудові рядів або мереж примикають один до одного трикутників і у визначенні положення їх вершин в обраній системі координат. У кожному трикутнику вимірюють всі три кути, а одну з його сторін визначають з обчислень шляхом послідовного вирішення попередніх трикутників, починаючи від того з них, в якому одна з його сторін отримана з вимірів. Якщо сторона трикутника отримана з безпосередніх вимірювань, то вона називається базисної стороною Триангуляція (в геодезії) У минулому замість базисної сторони безпосередньо вимірювали коротку лінію, звану базисом, і від неї шляхом тригонометричних обчислень через особливу мережу трикутників переходили до сторони трикутника Триангуляція (в геодезії) цю сторону Триангуляція (в геодезії) зазвичай називають вихідний стороною, а мережа трикутників, через які вона обчислена, - базисної мережею. В рядах або мережах Триангуляція (в геодезії) для контролю і підвищення їх точності вимірюють більше число базисів або базисних сторін, ніж це мінімально необхідно.

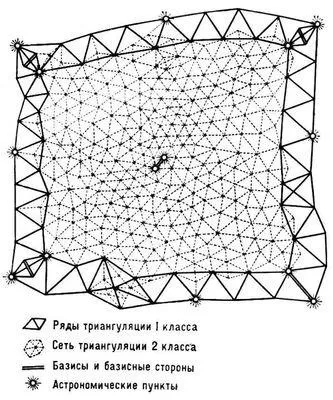

Мал. до ст. Триангуляція.

Прийнято вважати, що метод Триангуляція (в геодезії) винайшов і вперше застосував В. Снеллиус в 1615-17 при прокладці ряду трикутників в Нідерландах для градусних вимірювань. Роботи по застосуванню методу Триангуляція (в геодезії) для топографічних зйомок в дореволюціоннойУкаіни почалися на рубежі 18-19 вв. До початку 20 ст. метод Триангуляція (в геодезії) отримав повсюдне поширення.

Триангуляція (в геодезії) має велике наукове і практичне значення. Вона служить для: визначення фігури і розмірів Землі методом градусних вимірів; вивчення горизонтальних рухів земної кори; обгрунтування топографічних зйомок в різних масштабах і цілях; обгрунтування різних геодезичних робіт при вишукуванні, проектуванні і будівництві великих інженерних споруд, при плануванні та будівництві міст і т.д.

При побудові Триангуляція (в геодезії) виходять з принципу переходу від загального до приватного, від великих трикутників до дрібнішим. У зв'язку з цим Триангуляція (в геодезії) підрозділяється на класи, що відрізняються точністю вимірів і послідовністю їх побудови. У малих по території країнах Триангуляція (в геодезії) вищого класу будують у вигляді суцільних мереж трикутників. У державах з великою територією (СРСР. Канада. КНР. США та ін.) Триангуляція (в геодезії) будують за деякою схемою і програмою. Найбільш чітка схема і програма побудови Триангуляція (в геодезії) застосовується в СРСР.

Державна Триангуляція (в геодезії) в СРСР ділиться на 4 класу (рис.). Державна Триангуляція (в геодезії) СРСР 1-го класу будується у вигляді рядів трикутників зі сторонами 20-25 км, розташованих приблизно уздовж меридіанів і паралелей і утворюють полігони з периметром 800-1000 км. Кути трикутників в цих рядах вимірюють високоточними теодолітами. з похибкою не більше ± 0,7 ". У місцях перетину рядів Триангуляція (в геодезії) 1-го класу вимірюють базиси за допомогою мірних дротів (див. Базисний прилад), причому похибка вимірювання базису не перевищує 1. 1000000 доль його довжини, а вихідні боку базисних мереж визначаються з похибкою близько 1. 300 000. Після винаходу високоточних електрооптичних далекомірів стали вимірювати безпосередньо базисні сторони з похибкою не більше 1. 400 000. Простору всередині полігонів Триангуляція (в геодезії) 1-го класу покривають суцільними мережами реугольніков 2-го класу зі сторонами близько 10-20 км, причому кути в них вимірюють з тією ж точністю, як і в Триангуляція (в геодезії) 1-го класу. У суцільний мережі Триангуляція (в геодезії) 2-го класу усередині полігону 1-го класу вимірюється також базисна сторона з вказаною вище точністю. На кінцях кожної базисної сторони в Триангуляція (в геодезії) 1-го і 2-го класів виконують астрономічні визначення широти і довготи з похибкою не більше ± 0,4 ", а також азимута з погрішністю близько ± 0,5 ". Крім того, астрономічні визначення широти і довготи виконують і на проміжних пунктах рядів Триангуляція (в геодезії) 1-го класу через кожні приблизно 100 км, а по деяким особливо виділеним рядах і значно частіше.

На основі рядів і мереж Триангуляція (в геодезії) 1-го і 2-го класів визначають пункти Триангуляція (в геодезії) 3-го і 4-го класів, причому їх густота залежить від масштабу топографічної зйомки. Наприклад, при масштабі зйомки 1. 5000 один пункт Триангуляція (в геодезії) має припадати на кожні 20-30 км 2. У Триангуляція (в геодезії) 3-го і 4-го класів похибки вимірювання кутів не перевищують відповідно 1,5 "і 2,0 ".

У практиці СРСР допускається замість Триангуляція (в геодезії) застосовувати метод полігонометрії. При цьому ставиться умова, щоб при побудові опорної геодезичної мережі тим і ін. Методом досягалася однакова точність визначення положення пунктів земної поверхні.

Вершини трикутників Триангуляція (в геодезії) позначаються на місцевості дерев'яними або металевими вежами заввишки від 6 до 55 м в залежності від умов місцевості (див. Сигнал геодезичний). Пункти Триангуляція (в геодезії) з метою довготривалої їх збереження на місцевості закріплюються закладкою в грунт особливих пристроїв у вигляді металевих труб або бетонних монолітів з вправленими в них металевими марками (див. Центр геодезичний), що фіксують положення точок, для яких даються координати у відповідних каталогах .

Координати пунктів Триангуляція (в геодезії) визначають з математичної обробки рядів або мереж Триангуляція (в геодезії) При цьому реальну Землю замінюють деяким референц-еліпсоїдом. на поверхню якого приводять результати вимірювання кутів і базисних сторін Триангуляція (в геодезії) В СРСР прийнято референц-еліпсоїд Красовського (див. Красовського еліпсоїд). Побудова Триангуляція (в геодезії) і її математична обробка призводять до створення на всій території країни єдиної системи координат, що дозволяє ставити топографо-геодезичні роботи в різних частинах країни одночасно і незалежно один від одного. При цьому забезпечується поєднання цих робіт в одне ціле і створення єдиної загальнодержавної топографічної карти країни в установленому масштабі.

Літ. Красовський Ф. Н .. Данилов В. В. Керівництво по вищій геодезії. 2 изд. ч. 1, ст. 1-2, М. 1938-39; Інструкція про побудову державної геодезичної мережі СРСР. 2 изд. М. 1966.
