Траверси для опор ЛЕП до 10 кв

Для того щоб утримувати дроти ЛЕП на опорі (наприклад, СИП провід), використовують траверса лінії електропередач. Таку конструкцію монтують на круглих або квадратних стовпах. В якості фіксатора використовують хомут. Завдяки ізолюючої конструкції траверс для опор, стає можливою повне фіксування кабелю до стійок опори - це збільшує габаритний проліт, причому висота стійки не змінюється.

Конструкції і особливості траверс

Існують траверси лінії електропередач з максимальним показником напруги в 0.38 кВ серії ТН і 10 кВ серії ТМ.

• Одинарного кріплення проводів
• подвійного кріплення
• Для закріплення кабелю за допомогою натяжних ізолюючих підвісок - тут встановлюються опори анкерного типу.

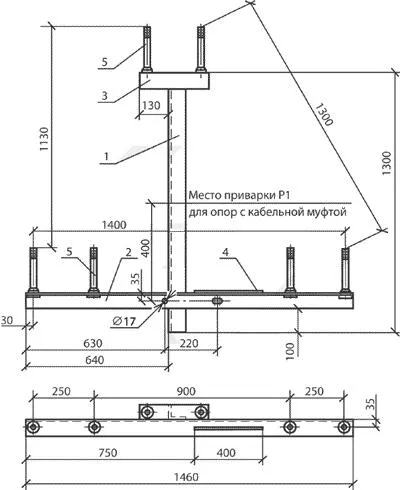

Основні конструктивні елементи траверс опор ЛЕП - це:

Крім того, є й інші елементи, які визначають вартість металу і складність траверси в залежності від кількості та конструкції.

Основні відмінності виробництва траверс

• Їх виготовляють за робочими кресленнями, які відповідаю вимогам як державних, так і галузевих стандартів. Випускають такі вироби в різних кліматичних виконаннях.
• Для виключення ймовірності виходу траверса з ладу під час експлуатації, до зварювання пред'являються підвищені вимоги - мова йде не тільки про матеріали, але і про міцність з'єднання.
• Покриття траверс для опор ЛЕП - спеціальна, антикорозійне. Найчастіше це олійна фарба або пінкованіе, завдяки яким можна максимально підвищити термін експлуатації траверси.

Траверси ТМ-1 використовуються для одинарної фіксації кабелю при установці проміжної опори П10-1 повітряних ліній 10 кВ в безлюдній місцевості. На ТМ-1 приварені штирі для ізоляторів виду ШФ10-Г, ШС10-д і ШФ20-В. Траверс кріпиться до вібрувати стійці СВ 105 хомутом Х-1. Хомут продається окремо.

Високовольтні траверси ТМ-3 застосовуються при подвійному кріплення дроту при монтажі проміжної опори П10-2 повітряних ліній 10 кВ в населеній місцевості. До траверсу приварені штирі під ізолятори типу ШФ10-Г, ШС10-д і ШФ20-В. Траверс фіксується до вібрувати стійці СВ 105 хомутом Х-1. Хомут поставляється окремо.

Траверса ТМ-5 експлуатуються при подвійної фіксації кабелю при установці кутових-проміжних опор ліній електропередач 10 кВ. Вага виробу прямо залежить від виконання. На сталевої конструкції передбачені штирі під ізолятори типу ШФ10-Г, ШС10-д, ШФ20-В.

Високовольтні траверси ТМ-6 служать для кріплення проводу за допомогою натяжних ізолюючих підвісок при монтажі анкерних опор ЛЕП 10 кВ. До нього приварені 4 петлі з сережками СРс7-16 і штирі під ізолятори типу ШФ10-Г, ШС10-д, ШФ20-В. Траверс монтується до вібрувати стійці СВ 105 хомутом Х-1, а до СВ 110 хомутом Х-42.

Високовольтні траверси ТМ-9 використовуються для одинарної фіксації кабелю при монтажі проміжної опори П10-1 лінії електропередач 10 кВ в безлюдному районі. Має штирі для ізоляторів марок ШФ10-Г, ШС10-д, ШФ20-В. Траверса на стовпі СВ 110 монтуються хомутом Х-42.
