Трасування растрових зображень, ілюстрований самовчитель corel draw 10

Ви можете будь-растровий об'єкт, вставлений в документ CorelDRAW 10, перетворити в векторний. Перетворення проводиться за допомогою програми CorelTRACE 10, що входить до складу пакету програм CorelDRAW 10. Для конвертування, цей компонент пакета програм повинен бути встановлений на вашому комп'ютері. В іншому випадку необхідно виконати повторну установку пакета / щоб додати компонент CorelTRACE 10. Перетворіть векторний об'єкт в растрове зображення або вставте растровий малюнок з файлу. Далі ми створимо на його основі групу векторних об'єктів. Виділіть растровий малюнок і натисніть кнопку "Trace Bitmap" на панелі Property Bar (Панель властивостей). В окремому вікні запуститься програма трасування CorelTRACE 10, в яку завантажиться виділений вами малюнок (Рис. 16.2). Растровий малюнок / який ви хочете перетворити, буде показаний в лівій частині робочої області програми.

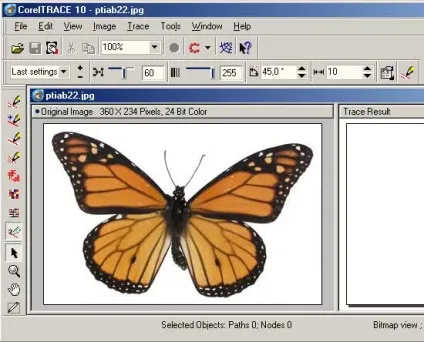

Мал. 16.2. Вікно програми трасування

Ви маєте багато можливостей по настройки операції трасування, проте можна надати програмі, виконати всі дії автоматично. Натисніть кнопку "To Trace" розташовану у верхній панелі інструментів, і буде запущений процес трасування. Після його закінчення в правій частині робочої області програми з'явиться створений векторний малюнок. Можливо, він буде досить сильно відрізнятися від оригіналу. Ви можете спробувати поліпшити якість трасування, змінивши за допомогою повзунка значення в поле "A ccuracy", розташованому поруч з кнопкою "To Trace". У цьому полі визначається точність трасування. Чим вище точність, тим більше векторний малюнок схожий на вихідне зображення, але, разом з тим, тим більше створюється векторних об'єктів. Простий малюнок, на визначеному рівні 10 в поле "Accuracy" (Рис. 16.3, ліворуч), містить всього кілька десятків об'єктів. При цьому якість малюнка дуже низька. Якщо встановити в поле "Accuracy" значення 100, то якість малюнка істотно підвищиться (Рис. 16.3, в центрі). Однак це досягається збільшенням кількості складових векторних об'єктів до десятків тисяч. Робота з такою кількістю об'єктів потребують потужного комп'ютера, і навіть на ньому деякі операції займуть дуже багато часу.

Мал. 16.3. Різні варіанти трасування

У лівій частині робочого вікна програми розташована панель інструментів з декількома кнопками, які дозволяють вибрати інші методи трасування. Наприклад, вибравши кнопку "Scetch" і натиснувши після кнопку "Outline" у верхній панелі, ви створите ескіз малюнка з безлічі пересічних ліній (Рис. 16.3, праворуч). Для настройки трасування рекомендується розширений режим, в який ви можете перейти, натиснувши кнопку "Advansed Outline" в лівій панелі. У верхній частині вікна програми з'являться кілька полів / дозволяють зробити точну настройку трасування. Самостійно познайомтеся з різними варіантами перетворення растрових зображень в векторні об'єкти. Після того, як ви домоглися необхідної якості трасування, поверніться в CorelDRAW. Для цього слід в CorelTRACE вибрати команду меню File / Exit (Файл / Вихід). Програма завершить роботу, і передасть отриманий векторний малюнок CorelDRAW. Векторний малюнок розташується над растрових, при цьому вихідний растровий малюнок не буде видалений. Щоб побачити її потрібно слід відсунути в сторону новостворений векторний об'єкт. Якщо вихідний растровий малюнок вам більше не потрібен, краще видаліть його, щоб не займати додаткове місце в пам'яті і на диску.

Якісні векторні малюнки, отримані за допомогою трасування, можуть містити тисячі об'єктів і займати в пам'яті і на диску більше місця, ніж вихідний растровий малюнок.

Отримані в результаті трасування векторні малюнки представляють собою групу об'єктів, з якими ви можете виконувати всі дії, описані вище в книзі. Розгрупувати об'єкти, ви можете видалити деякі з них, поміняти колір і форму інших об'єктів. Так можна отримати високоякісний векторний малюнок, який буде навіть краще вихідного растрового зображення.
