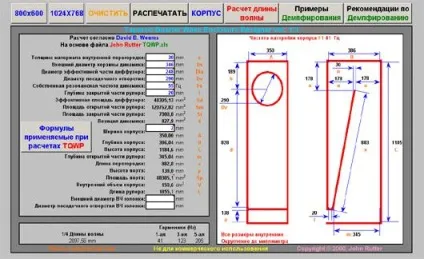

Лист "Розрахунок TQWP"

Блок розрахунку містить всі необхідні дані для обчислення розмірів корпусу. Потрібно зауважити, що всі розміри внутрішні. Дані можна вводити тільки в осередку підсвічені білим кольором і тільки в міліметрах, інші осередки інформаційні та захищені від редагування.

В принципі все просто, але дані, за якими можуть виникнути питання постараюся пояснити.

Товщина матеріалу внутрішньої перегородки: Бажано брати щільний матеріал не схильний до резонансу (ДСП, фанера, краще бакелітова), товщиною не менше 20 мм, так, як перегородка є елементом кріплення бічних панелей.

Зовнішній діаметр кошика динаміка: Зовнішні габарити динаміка.

Д іаметр ефективної частини дифузора: Бажано брати дані, надані виробником але можна і виміряти самим, потрібно виміряти відстань між центрами підвісу дифузора, що теж близько до істини.

Діаметр отвору: Пригадується при розрахунку деталей корпусу.

Власна резонансна частота динаміка: Необхідна для автоматичного розрахунку частоти настройки корпусу.

Ефективна площа дифузора: Обчислюється автоматично.

Площа відкритої частини рупора: Равна 2,5 -ої ефективним площам дифузора. Обчислюється автоматично.

Площа закритої частини рупора: Обчислюється автоматично.

Позиція динаміка: Відстань від закритого кінця рупора до центру посадкового отвору динаміка. Обчислюється автоматично.

Ширина корпусу: За замовчуванням за ширину корпусу приймається зовнішній діаметр кошика головки. При бажанні змінити ширину корпусу, потрібно підставити значення, на яке збільшиться ширина з кожного боку.

Глибина корпусу: Внутрішня глибина корпусу. Обчислюється автоматично.

У исота корпусу: Внутрішня висота корпусу. Обчислюється автоматично.

Глибина відкритої частини рупора: Обчислюється автоматично.

Довжина перегородки: Обчислюється автоматично.

Висота порту: Обчислюється автоматично.

Площа порту: Равна ефективної площі дифузора.

Внутрішній об'єм корпусу: Обчислюється автоматично.

Довжина рупора: Равна 1/4 довжини хвилі, частоти настройки корпусу. Обчислюється автоматично.

Зовнішній діаметр ВЧ головки: Якщо не передбачається використання ВЧ головки цей параметр можна упустити.

Діаметр отвору ВЧ головки: Якщо не передбачається використання ВЧ головки цей параметр можна втратити.

Формули застосовуються при розрахунку

У програмі розрахунку свідомо допущена неточність в порівнянні з оригінальним файлом. Питання в тому, що вважати відкритим кінцем рупора, днище корпусу або відстань від верхньої частини порту до задньої стінки? На моє переконання, порт не є частиною резонатора. Хоча це моє, особиста думка. Я можу і помилятися. Згідно з розрахунками David B. Weems фактична довжина рупора може бути на 20% більше розрахункової, так що, навіть якщо я помиляюся, похибка все одно в межах допустимої норми.

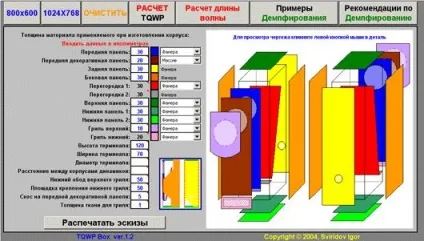

Короткий опис даних, що вводяться.

Передня панель: Товщина матеріалу основний передній панелі.

Передня декоративна панель: Товщина матеріалу декоративної передньої панелі.

Задня панель: Товщина матеріалу задньої панелі.

Бічна панель: Товщина матеріалу бічних панелей.

Перегородка 1: Товщина матеріалу внутрішньої перегородки 1. Щоб уникнути резонансу, бажано використовувати матеріал, як можна товщі. Перегородка також є елементом кріплення бічних панелей і ребром жорсткості.

Перегородка 2: Товщина матеріалу днища закритого кінця рупора.

Верхня панель: Товщина матеріалу верхньої панелі.

Нижня панель 1: Товщина матеріалу нижньої фальш панелі. Бажано використовувати матеріал, як можна товщі, так, як панель є елементом кріплення бічних і задньої панелей.

Нижня панель 2: Товщина матеріалу нижній панелі.

Гриль верхній: Товщина матеріалу декоративної накладки на динамік.

Гриль нижній: Товщина матеріалу декоративної панелі яка прикриває отвір порту. Рівна товщині декоративної передньої панелі.

Висота терміналу: Якщо передбачається використання прямокутного терміналу. Якщо термінал іншої форми або відсутній, залишайте осередок порожній.

Ширина терміналу: Якщо передбачається використання прямокутного терміналу. Якщо термінал іншої форми або відсутній, залишайте осередок порожній.

Діаметр терміналу: Якщо передбачається використання круглого терміналу. Якщо термінал іншої форми або відсутній, залишайте осередок порожній.

Відстань між корпусами динаміків: відстань між корпусами динаміків. При використанні ВЧ динаміка.

Нижній обвід верхнього гриля: Відстань між отвором під динамік і нижньою кромкою гриля.

Майданчик кріплення нижнього гриля: майданчик на основний передній панелі не прикрита декоративної передньою панеллю, призначена для елементів кріплення нижнього гриля.

Скіс на передній декоративної панелі: параметри не обов`язково.

Товщина тканини для гриля: Необхідно для коректної розрахунку нижнього гриля.

Після того, як введені всі обов'язкові параметри матеріалів, необхідних для побудови корпусу, можна роздрукувати ескізи креслень, натисканням кнопки "Друкувати ескізи". На друк будуть виведені 8 листів формату А4 із зазначенням розмірів. На жаль ескізи НЕ маштабіровани. Необхідно відзначити, що ескіз гриля буде роздрукований в 2-х варіантах, для одного динаміка і для двох (включаючи ВЧ). Вибирайте якийсь більше подобається.
