Інструкція як підключити колектор теплої підлоги і схеми готових зразків системи

Якщо деталі теплої підлоги вже закуплені, то тепер черга його установки. Одним з перших дій буде монтаж колектора, точніше - колекторного шафи. Щоб все поставити і налагодити, далі на цій сторінці представлена ​​інструкція як підключити колектор теплої підлоги.

Важливо. Якщо ви тільки вибираєте колектор, то перевагу варто віддати такого, що дозволить в разі ремонту відключати один вузол. Беріть виріб від надійної фірми з усіма сертифікатами якості.

Що являє собою колектор статі теплого

Колектор - певний відрізок трубки (верхня і нижня), з входами і виходами, манометром температури, регуляторами, бічні фітинги для підключення контуру металопластикової системи водного обміну статі теплого.

Увага. Якщо ви підключаєте систему, перевіряйте з'єднання, цілісність різьблення. Ставте колектор там, де легко до нього є доступ для заходу зворотної води і входу труби, що подає.

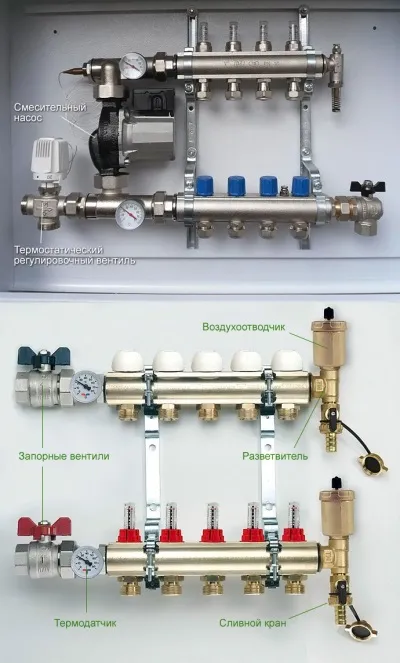

звичайна стандартна колекторна система

Як підключити колектор теплої підлоги - схеми підключень

Якщо говорити простою мовою, то до колектора підключають з'єднувальні трубки від води і вузлів, а також трубу газового котла:

• проста схема підключення: для початку беремо колекторну трубку і з одного кінця ставимо глушник, далі по місцях бічних виходів накручуємо латунні перехідники, з'єднуємо з ще однією трубкою колектора, залишаємо тільки вхід і вихід для подачі води з газового котла і обратки, а також сполуки циркуляційних вузлів всієї системи

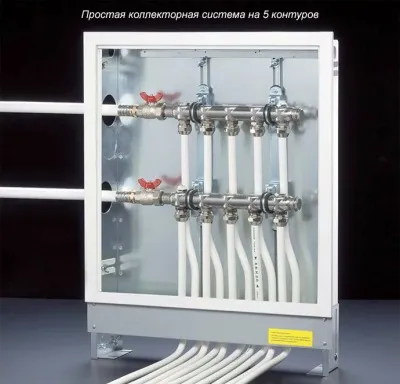

складна колекторна система

• складна схема підключення: спочатку беремо трубку колектора, на одному кінці ставимо замість глушника, коренастий, далі в свою чергу прикручуємо зливний кран з трубкою і відведення повітря для зниження тиску, виходу бульбашок пари / повітря; потім на інший кінець колектора накручуємо запірний вентиль подачі / віддачі води; на нижню частину однієї труби ставлять термостатичний вентиль і манометр, з'єднують обидві трубки колектора для обміну спеціальним змішувальним насосом середньої потужності

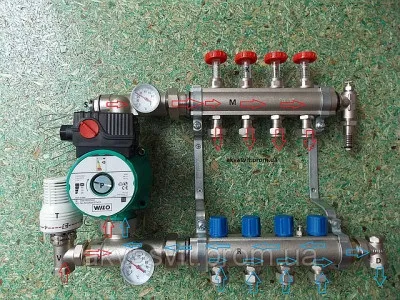

схема циркуляції води в колекторі з термостатичним клапаном

Не забуваємо вибирати під систему індивідуальну термостатичну головку і клапан в залежності від обсягу, розміру системи, температурного режиму. Для того щоб кожен контур працював справно і обмежував витрата теплоносія в системі, потрібно ставити на подачу витратомір.
