Товщина контуру, стиль ліній і різні типи стрілок, ілюстрований самовчитель corel draw 10

Зміна форми об'єкта тільки частина можливостей CorelDRAW 10. При створенні різних ілюстрацій вам напевно буде потрібно налаштовувати контур об'єктів і використовувати найрізноманітнішу заливку, зовсім не обов'язково одноколірну.

У всіх попередніх прикладах товщина контура створюваних об'єктів залишалося постійною. Всі новостворювані об'єкти мали дуже тонкий контур. Однак іноді виникає потреба в зміні товщини контура. Розглянемо цей процес в CorelDRAW 10. Створіть прямокутник або скористайтеся раніше створеним об'єктом. Поки він має тонкий контур. Натисніть кнопку "Outline Tool" на панелі інструментів Toolbox (Графіка). З'явиться допоміжна панель інструментів, призначених для установки різних атрибутів контура об'єкту (Мал. 8.1).

Мал. 8.1. Допоміжна панель роботи з контуром

Натисніть кнопку "No Outline" в допоміжній панелі, і контур об'єкту буде видалений, тобто його товщина стане рівною нулю. Повторно відкрийте допоміжну панель за допомогою кнопки "Outline Tool" потім натисніть кнопку "24 Point Outline". Контур об'єкта стане дуже товстим. Спробуйте встановити різну товщину контуру за допомогою кнопок "Hairline Outline", інших ліній, в допоміжній панелі (Рис. 8.2).

Мал. 8.2. Різна товщина контура

В CorelDRAW 10 є можливість встановлювати товщину контуру більш точно. Для цього натисніть кнопку "Outline Pen Dialog" допоміжної панелі інструментів роботи з контуром об'єкта, і на екрані з'явиться діалог Outline Pen (Атрибути контура) (Рис. 8.3). В цьому діалозі ви можете встановити безліч характеристик контура, в тому числі і його товщину. В поле Width (Товщина) розташоване число, що означає товщину контуру. Поруч, в списку, що, вибираються одиниці вимірювання. Відкрийте список поряд з полем Width (Товщина) і виберіть рядок millimeters (міліметри). При цьому зміниться число, що показує товщину лінії. Тепер вказано значення в міліметрах. Поміняйте значення товщини, для чого клацніть в поле і введіть нове значення. Коротко розглянемо призначення інших полів діалогу. В поле Color (Колір) можна встановити колір контура, вибравши його з палітри, а в списку Style (Стиль) вибирається стиль контуру: безперервна лінія або переривчаста, що складається з відрізків. Також можна вибрати пунктирну, штрих - пунктирну і іншу лінію контуру.

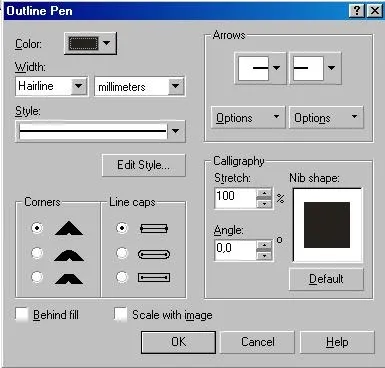

Мал. 8.3. Діалог Outline Pen (Атрибути контура)

Перемикачі Comers (Кути) і Line caps (Кінці ліній) дозволяють вибрати один з варіантів кутів і закінчення ліній. Прапорець Behind fill (Під заливкою) має контур під заливкою. Якщо ж він не встановлений, контур буде розташований над заливкою. При розташуванні під заливкою половина контуру не видно. Це особливо часто застосовується при роботі з текстом. Якщо встановлений прапорець Scale width image (Зберігати пропорції), то при зміні розмірів об'єкта пропорційно буде змінюватися і товщина контура. В іншому випадку товщина контуру залишиться незмінною при збільшенні і зменшенні об'єкта. У групі полів Arrows (Наконечники) вибираються стрілки, які розташуються на початку і в кінці лінії. У нашому випадку, коли контур об'єкта замкнутий, стрілки розташовувати ніде. Група полів Calligraphy (Каліграфія) визначає нахил і форму пера формує контур. Ця можливість залишилася від старих версій і зараз практично не використовується, а при необхідності створення каліграфічного контуру використовується художнє перо. Встановіть прапорець Scale width image (Зберігати пропорції) для зміни товщини контуру при зміні розмірів об'єкта. Виберіть закруглені кути і збільште товщину ліній контуру. Натисніть кнопку ОК. Діалог закриється, і товщина контура виділеного об'єкта буде змінена. Крім того, контур в кутах стане трохи округленим (Рис. 8.4). Закруглення контуру відрізняється від заокруглення кутів прямокутника.

Мал. 8.4. Товстий контур з округленими кутами

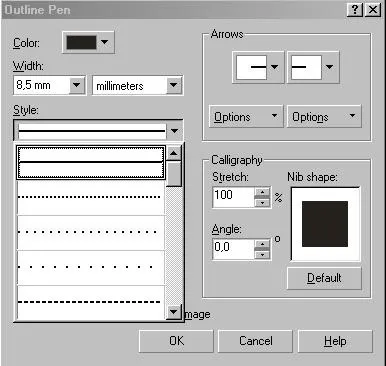

Мал. 8.6. Список стрілок і ліній

Відкрийте список, розташований між двома списками, з якими ми тільки що працювали. На екрані з'явиться список стилів ліній (Рис. 8.6, знизу). За допомогою смуги прокрутки перегорніть список, після чого виберіть стиль пунктиру, для цього клацніть на розуміннях даної лінії. Список закриється, стиль лінії зміниться, а малюнок обраного стилю лінії з'явиться на кнопці. Намалюйте ще кілька ліній і самостійно змініть їх зовнішній вигляд. Якщо натиснути кнопку Other (Інші), розташовану в списку, то можна самостійно розробити нестандартний стиль ліній. Для зміни атрибутів декількох об'єктів, слід виділити їх, після чого викликати діалог Outline Pen (Атрибути контура). Як уже зазначалося, колір контура можна вибрати, клацнувши правою кнопкою миші на палітрі кольорів або встановивши його в діалозі Outline Реп (Атрибути контура). У діалозі колір також вибирається з палітри. Однак CorelDRAW 10 має більш потужні засоби роботи з кольором. Якщо ви натиснете кнопку "Outline Color Dialog", розташовану в допоміжній панелі інструменту "Outline Tool" то на екрані з'явиться діалог настройки кольору контуру. Так як він нічим не відрізняється від діалогу налаштування однорідної заливки, який ми розглянемо при описі заливок, то ми не будемо на ньому зупинятися, ерейдем до роботи з заливками. Ще одним способом налаштування контуру є використання спеціального закріплення. Натиснувши кнопку "Color Docker Window", в допоміжній панелі інструменту "Outline Tool" ви відкриєте закріплення настройки кольору. Про нього також буде розказано нижче.
