Товарний словник, з, скло листове

Листове скло вироблялося витягуванням розплавленої скляної маси безперервно обертаються валами або прокаткою між обертовими валами або на спеціальних прокатних столах. Скло в гарячому стані піддавалося відпалу, призначенням якого було усунення та запобігання виникненню в склі нерівномірних напруг, які викликали б при швидкому охолодженні його розтріскування. Відпал полягав в дотриманні скла при температурі, близької до температури розм'якшення (450 °), і в подальшому повільному охолодженні. Тривалість відпалу зависила від товщини скла і триває для листового скла кілька хвилин. Після відпалу скло «сталініт» гартувати для створення в склі сильних, але рівномірно розподілених напружень. Загартоване скло термічно і механічно міцніше. Для гарту скла його попередньо розігрівали до 540- 560 °, а потім швидко охолоджували. Сортність скла визначалася наявністю вад і дефектів у вигляді так званий мошки, хвилястості, полосности, бульбашок прозорих (повітряних) і непро¬зрачних (лужних), подряпин волосним і грубих, сторонніх неразрушающих включень, іррізаціі, помутніння, руху і звили, видимої в прохідному світлі. Сторонні руйнують включення (шамотні камені) і продавлюється бульбашки не допускалися. У полірованих стеклах на сортність скла впливала заполіровка, полірувальна матовість, матові плями, пилоподібні включення.

Більш докладні відомості про виробництво скла та опис дефектів і вад, а також перевірку якості см. Скло.

Наявність полосности, подряпин, звили, руху і інших дефектів перевірялося візуально в прохідному світлі на відстані 1 м від ока спостерігача (для скла полірованого, на бутафольной підкладці, сталініта, скла тракторного - на відстані 0,6 м).

Довжина і ширина скла перевірялися металевим вимірювальним інструментом, а товщина - мікрометром, колір - накладенням скла на білий аркуш паперу, Світлопропускання - на об'єктивному фотометрі в паралельному пучку світла (крім скла армованого, коли світлопропускання перевірялося в світломірної кулі за допомогою селенового фотоелемента з коррегирующим світлофільтром ). Методика випробувань скла на світлопропускання і хімічну стійкість - ГОСТ 111-54, перевірку інших показників - ГОСТ на відповідні види скла. Кожна партія скла супроводжувалася документом ВТК заводу, що засвідчують якість, відповідність ГОСТ, розміри і сорт, а також кількість скла в партії.

Упаковка листового скла вироблялася в дерев'яні ящики, оббиті сталевою стрічкою або дротом з написами: «Верх», «Обережно - скло», «Навзнач не класти», «Не кантувати». На дно ящика і по сторонам скла клалась деревна стружка, солома або сіно. Кожен лист скла полірованого перед упаковкою в ящик проводився або загортали в м'який папір. У містах СРСР, де були контейнерні пункти, допускалася упаковка листового скла спеціального, попередньо загорнутого в м'який папір, безпосередньо в контейнери. В ящик зі склом вкладався ярлик з номером пакувальника і датою упаковки. Ящик з листовим склом повинен був перевозитися у вертикальному положенні, причому листи повинні були розташовуватися паралельно осі руху. Ящики з листовим склом великих розмірів при перевезеннях повинні були заклініваться або ув'язуватися, щоб уникнути зсуву і гойдання ящиків під час руху.

Зберігати листове скло слід в сухих складських приміщеннях або під навісом. Скло віконне, поліроване і візерункове на вимогу покупця повинен був нарізатися в магазині за необхідними розмірами, але не фасонним; обрізки скла менше 20 см в будь-якому напрямку включався в метраж скла, що відпускається покупцеві.

Скло листове віконне - для вікон, дверей і парникових рам. Світлопропускання не менше 84%. Випускалося розмірами листів від 250 X 250 з інтервалами по 25 мм до 1600 X 2200, товщиною від 2 до 6 мм. На замовлення могло випускатися і великих розмірів і більш товстим. Залежно від дефектів поділялося на 1-й, 2-й і 3-й сорти. На вимогу споживача могло випускатися вищим сортом - добірне, без дефектів. Листи скла віконного повинні були бути прямокутними, поверхня листів плоскою, кривизна (стріла прогину) не більше 0,3% його лінійної довжини. Різнотовщинність листа не повинна була перевищувати для скла дво- і трьох міліметрового 0,2 мм четирёхмілліметрового - 0,3 мм і п'яти- і шестімілліметровой - 0,4 мм. Листи повинні були мати рівні кромки і цілі кути. Відколи й щербинки в крайках листа допускалися довжиною (рахуючи від краю до центру листа) не більше 3 мм для скла дво- і трёхмілліметрового і не більше 5 мм - для всіх інших. Відбиті кутів по бісектрисі - не більше 5 мм. Скло повинно було бути безбарвним, допускалися слабо-зеленуватий або слабо-блакитний відтінки за умови, що вони не знижували світлопропускання. Відпал рівномірний, відламування скла по лінії надрізу без розтріскування.

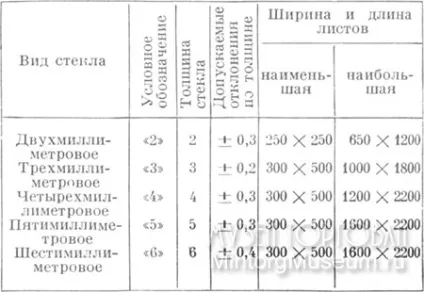

Розміри листового віконного скла (в мм)

Вимоги до якості і методику випробувань здійснювали згідно ГОСТ 111-54. Як виняток в листовому віконному склі в краях листів на відстані до 15 мм від кромки, а також в склі, призначеному для скління рослинницьких і тваринницьких будівель, допускалися дефекти (крім руйнують сторонніх включень), перераховані в п. 10 ГОСТ 111-54. Листи скла повинні були бути щільно укладені в ящики загальною кількістю в залежності від товщини скла від 7 до 25 м². В іншому вимоги до упаковки, транспортування та зберігання були загальні, що і для всіх видів листового скла. У зв'язку з крихкістю листового віконного скла були встановлені норми бою: при отриманні товару на прирейкових складах 2%, а на складах поза межами залізниць - 3%.

Скло листове вітринне (неполіроване) було призначене для скління вітрин, випускалося розмірами: довжина від 2,3 до 4,5 м, ширина 1,7-3,5 м і товщина 6-10 мм. Листи плоскі, прямокутної форми. На вимогу замовника листи листового вторинного скла могли поставлятися гнутими. Светопропускаемость не менше 84%, безбарвне, але могло мати блідо-зелений або блідо-блакитний відтінки, хімічно стійке. Повинно було мати рівномірний отжиг, відламуватися НЕ розтріскуючись і мати кривизну не більше 0,3% лінійних розмірів аркуша. Різнотовщинність не більше 1 мм. Листи повинні були мати рівні кромки і цілі кути. Як виняток відбиті кутів допускалася не більше 8 мм по бісектрисі; допускалися щербини глибиною не більше 7 мм. Випускалися одним сортом.

Вимоги до якості і перевірка - згідно з ГОСТ 7380-55. Перед упаковкою на кожен лист наклеювалася етикетка із зазначенням товарного знака заводу, виду скла і його розмірів. В іншому вимоги до упаковки, транспортування і зберігання були загальні для всіх видів листового скла.

Поліроване листове скло виготовлялося з високоякісних матеріалів, шліфувалося і полірувати з обох сторін. Мало мінімальним оптичним спотворенням, світлопропускання не менше 84%. Випускалося трьох видів: П3 - поліроване дзеркальне, ПС - поліроване будівельне, ПТ - поліроване транспортний. ПЗ - застосовувалося для виробництва дзеркал і випускалося 1-го і 2-го сортів; ПС застосовувалося для скління вітрин магазинів, вхідних дверей житлових, громадських і комерційних площ; випускалося одним сортом; ПТ - для скління ж.-д. вагонів, трамваїв і т. п. випускалося також одним сортом. На вимогу споживача могло випускатися з фацетом (фацетовані) з однієї або двох сторін, а також з заокругленням кутів. Поліроване листове скло - безбарвне, допускалися відтінки без зниження светопропускаемости: слабо-зеленуватий, слабо-блакитний, слабо-жовтуватий. Випускалося розмірами в (мм) від 250 X 300 до 1400 X 2200 Із інтервалами по 50 мм з допуском ± 2-3 мм і товщиною 4-9 мм з допуском + 0,5 мм. За погодженням могло випускатися великих розмірів і більшої товщини. Листи повинні були бути плоскими (разнотолщинность не більше 0,4 мм на 1 погонний метр). Кривизна листа але більше: для скла П3 - 0,05%, ПС і ПТ - 0,2% від лінійних розмірів аркуша.

Вимоги до якості і перевірка згідно ГОСТ 7132-55. Перед упаковкою на кожен лист наклеювалася етикетка із зазначенням марки заводу, виду і сорту скла, його розмірів і номера ГОСТ. Вага ящика не повинен був перевищувати 150 кг. В іншому вимоги до упаковки були ті ж, що і для всіх видів листового скла.

Скло листове армоване (з загорненої в товщу скла дротяною сіткою) було міцнішим і менш крихким, ніж віконне листове скло, вітринне та поліроване. Застосовувалося для дахів (ліхтарів), статі (над складами), в про¬ізводственних приміщеннях і для інших цілей. Випускалося розмірами: довжина від 500 до 1800 і ширина від 300 до 1400 мм з інтервалом в 25 мм і допуском ± 3 мм. Випускалося також розмірами але погодженням із споживачем. Товщ, скла 5,5 мм ± 0,7 мм. Металева сітка всередині листа повинна була бути паралельна його поверхні і не ближче 1,5 мм до неї. Допускалася уздовж країв листа чиста смужка скла без сітки шириною до 20 мм. Сторони скла могли бути гладкі або одна сторона гладка, а інша хвиляста. Скло безбарвне, допускалися слабо-зеленуваті і слабо-жовтуваті відтінки. Світлопроникність при товщині 5,5 мм не менше 60%. Поверхня плоска, разнотолщинность не більше 1 мм. Повинно було мати рівні кромки, без сколів і щербин. Останні допускалися на кромці листа не більше 7 мм довжиною від краю до центру і відбиті кутів не більше 8 мм по бісектрисі. Сітка сталева, марки 10, з светлоотожжённой дроту діаметром 0,45-0,5 мм. Якість дроту повинно було відповідати ГОСТ 1798-49. Сітка кручена з шестикутними отворами розміром 20 ± 5 мм, без забруднень в місцях плетення. У полотні сітки допускалися забиті прориви не більше одного на 1 м². Скло повинно було бути рівно отожжено і відламуватися по лінії надрізу без розтріскування. Не мати ознак вилуговування у вигляді помутніння, іррізаціі, снежіноподобних кристалів на поверхні і т. П.

Вимоги до якості і перевірка виконувалися згідно ГОСТ 7481-55. Упаковка не більше 12 м² в один ящик. В іншому упаковка, транспортування і зберігання загальне для всіх видів листового скла.

Скло листове облицювальні (марблит) являло собою непрозоре, кольорове скло. Виготовлялося шляхом неодноразової прокатки скломаси на ливарному столі з подальшим відпалом. Пріменялосьдля обробки фасадів. Розміри і ТУ - за погодженням сторін.

Скло листове молочне виготовлялося, як і скло віконне, але з додаванням в шихту при варінні двоокису олова, кріоліту, плавиковогошпату. Застосовувалося для скління перегородок, вікон, дверей в лікарнях, підприємствах громадського харчування, ванних, санвузлах, нижньої частини рами вікон шкіл і різних організацій, розташованих на першому поверсі. Якість, маркування, упаковка, транспортування і зберігання ті ж, що скла листового віконного.

Скло листове візерункове для отримання розсіяного світла; при виготовленні прокочувалося через вали, які мали рифлену поверхню. Виготовлялося також з матовим малюнком, одержуваних обробкою поверхні скла струменем піску або нанесенням на поверхню в процесі сушіння тонкого шару тваринного клею ( «морозний» малюнок). Випускалося 1-го і 2-го сортів, листами (в мм) довжиною від 400 до 1800 і шириною від 400 до 1200 з інтервалом 100 мм і допуском ± 3 мм, товщина скла від 3 до 6,5 мм. За погодженням сторін могло бути виготовлено і інших розмірів. Листове скло візерункове мало чіткий рельєфний візерунок (крім матового) по всій поверхні листа з однієї або з обох сторін. Повинно було мати прямокутну форму, рівномірну товщину. Різниця в товщині листа допускалася для 1-го сорту 0,5 мм, для 2-го сорту - 0,6 мм. Водостійкий, добре відпаленого. Могло бути безбарвним (допускався слабо-зеленуватий або слабо-блакитний відтінки) і кольоровим. Кольорове могло бути суцільним (профарбованих на всю товщину) або накладними (не по всій товщині). Вимоги до якості і перевірка здійснювалися згідно ГОСТ 5533-55. Водостійкість гарантувалася заводом і перевірці не підлягала.

Упаковка, транспортування та зберігання були загальні для всіх видів листового скла.

Листове скло спеціальне: сталініт, триплекс - на бутафольной прокладці, тракторне.

Сталініт - скло особливої ​​термічної обробки (загартування), мало великий міцністю і термічної стійкістю. Застосовувалося в автомашинах. Було поліроване і неполіроване, 1-го і 2-го сортів. Форма і розміри скла (крім товщини) по кресленнях замовника. Товщина 4,5; 5; 5,5; 6 мм ± 0,5 мм. Повинно було бути рівномірної товщини, безбарвним (допускався за узгодженим зразком світло-жовтий і світло-блакитний відтінки), не мати ріжучих граней. Кривизна не більше 0,3% довжини виробу. Светопропускаемост' в перерахунку на 1 см не менше 84%. Відбиті кути розміром не більше 3 мм по бісектрисі повинні були бути заточені. На полірованих крайках відбиті кути не допускалися. Сталініт володів підвищеною механічною міцністю і повинен був витримувати при випробуванні удар вільно падаючого сталевої кулі вагою 800 г з висоти 1200 мм при товщині вироби до 5 мм і більше і з висоти 800 мм - при товщині вироби менше 5 мм. При руйнуванні має розпадатися на шматки площею не більше 100 мм ². Розмір шматка по найбільшому виміру не повинен був перевищувати 32 мм.

Вимозі до якості і перевірка - згідно з ГОСТ 5727-57. В одному виробі допускалося в цілому не більше 3 дефектів для скла полірованого і 4 - для неполіроване. У крайках виробів, що закриваються рамкою, дефекти, крім руйнують сторонніх включень, які нормувалися. Маркування проводилася несмивающеся фарбою в кутку, в 30 мм від кромки; вказувався товарний знак заводу і слово «загартоване». Упаковка - кожен лист загортався в м'який папір, а потім по 5-10 штук зв'язувалися в пачки, які укладалися в дерев'яний ящик або контейнер. Вага Яшико не більше 100 кг. В іншому упаковка, транспортування і зберігання ті ж, що і для всіх видів листового скла.

Триплекс - безосколкове тришарове скло на бутафольной прокладці, прі¬меняется головним чином для автотранспорту і являє собою продукт склейки двох листів скла з бутафольной прокладкою. Випускалося поліроване і неполіроване, 1-го і 2-го сортів. Але формою і розмірами (крім товщини) випускалося за кресленнями замовника. Товщина 4,5; 5; 5,5; 6; 6,5 ± 0,5 мм. Краї могли бути полірованими або обрізів, без ріжучих граней. Чи не допускалася разнотолщинность понад 0,5 мм, посічка, щербинки. На неполірований склі допускалися щербинки глибиною до 2 мм і довжиною до 3 мм, якщо вони не оголювали прокладки. Скло безбарвне, допускався слабо-блакитний відтінок, светопропускаемость не менше 84%. Зрушення листів на полірованих виробах не допускався, на неполірованих - не більше 1 мм. Відбиті кутів по бісектрисі не більше 3 мм з обов'язковою заточуванням. При ударі скло не повинно було розпадатися на шматки, але могло мати мережу радіально кругових тріщин. Механічна міцність визначалася ударом вільно падаючого сталевої кулі вагою 800 г з висоти 1 м, при цьому вага відокремилися крихт не повинен бути більше 0,5% ваги випробуваного зразка. Скло повинно бути вологостійким (витримувати перебування у воді до 75 годин) і теплостійким (стійкі до температури протягом 48 годин при 60 °).

Вимоги до якості і перевірка згідно ГОСТ 8435-57. Якість виробів за умови їх нормальної експлуатації гарантувалося заводом протягом трьох років. Упаковка - кожен лист загортався в м'який папір, а потім по 5-10 штук зв'язувався в пачки, які укладалися в дерев'яний ящик або контейнер. Вага ящика не більше 100 кг. В іншому упаковка, транспортування і зберігання такі ж, що і для всіх видів листового скла.

Тракторне скло застосовується для скління тракторів та інших тихохідних транспортних засобів (автонавантажувачі, крани і т. П.). Випускалося неполірованим, 1-го і 2-го сортів, з обробленою і необробленою кромкою. Форма і розміри (крім товщини) - за кресленнями замовника. Товщина 4,5; 5; 5,5; 6 + 0,5 мм. Безбарвне, допускаються слабо-зеленуватий і слабо-блакитний відтінки, світлопропускання не нижче 84% в перерахунку на 1 см толпшни. Поверхня плоска, разнотолпшнность не більше 0,4 мм. Краї рівні, відбиті кутів по бісектрисі не більше 5 мм, щербинки довжиною не більше 5 мм.

Вимоги до якості і перевірка згідно ГОСТ 2113-58. Кожен виріб загорталося в м'який папір, а потім по 5-10 штук пов'язувалося в пачки, які укладалися в дерев'яний ящик або контейнер. Вага Яшико не більше 100 кг. В іншому упаковка, транспортування і зберігання такі ж, що і для всіх видів листового скла.
