Радіолампи - електровакуумні прилади у вигляді скляного або металевого балона з розміщеними всередині металевими електродами. Призначаються для перетворення, посилення або генерування електричних коливань. Застосовуються в радіоприймачах, телевізорах, магнітофонах, підсилювачах, випрямлячах і інших радіо-технічних пристроях.

Принцип роботи радіоламп заснований на управлінні електричним полем електронного потоку, що випускається розжареної ниткою розжарення - катодом і спрямовується до іншого електрода - анода. Залежно від кількості електродів радіолампи поділяються на: діоди (двохелектродні лампи); тріоди (трёхелектродние лампи); тетроди (четирёхелектродние лампи); пентоди (п'ятиелектродні лампи); гептоди (Семіелектродний лампи); подвійні діоди (об'єднують в одному балоні два діода); подвійні тріоди (об'єднують в одному балоні два тріода); діодтріоди (об'єднують в одному балоні діод і тріод); діодпентоди (об'єднують в одному балоні діод і пентод); тріодпентоди (об'єднують в одному балоні триод і пентод); тріодгептоди (об'єднують в одному балоні триод і гентод). У діодах управління електронним потоком здійснюється за рахунок зміни напруги на аноді, а в багатоелектродних лампах - також і за рахунок зміни напруги на інших електродах.

Діод являє двухелектродіую лампу. Один електрод - нитка розжарення (катод) - випускає електрони, а інший (анод) збирає електрони. Найбільш часто використовувалася здатність діода пропускати струм тільки в одному напрямку, завдяки чому він широко застосовувався в якості детектора і випрямляча.

Тріод відрізняється від діода наявністю третього, що управляє, - сітки, розташованого між анодом і катодом. Завдяки своїй близькості до катода сітка значно сильніше анода впливає на електростатичне поле у ​​катода і таким чином керує потоком електронів з катода. Тріоди застосовувалися в якості підсилювачів напруги та потужності звукової частоти.

Тетрод відрізняється від тріода наявністю додаткової (другої) сітки (екранує), розташованої між анодом і сіткою, що дозволяє застосовувати зазначені лампи в якості підсилювачів як звукових, так і радіочастот.

Пентод відрізняється від тетрода наявністю ще однієї (третьої) сітки (захисної), розташованої між екрануючої сіткою і анодом. Введення захисної сітки дало можливість позбутися від впливу вторинних електронів з анода, що додатково покращує параметри лампи. Завдяки зниженій ємності між анодом і сіткою пентод широко застосовувався в якості підсилювача напруги високої частоти, а також при роботі з малими потужностями.

Гептод має п'ять сіток і застосовується головним чином для перетворення частоти. Принцип перетворення частоти за допомогою гептода складається в управлінні анодним струмом за допомогою двох різних напруг, що подаються від двох самостійних джерел. На одну сітку (сигнальну) подається змінна напруга перетворюється частоти - напруга сигналу; на іншу сітку (гетеродина) надходить змінна напруга від допоміжного генератора - гетеродина. На виході каскаду виходить змішане змінну напругу перетвореної частоти.

За матеріалом балона і габаритам радіолампи підрозділяються на наступні типи. скляні з електродами, ув'язненими в скляну колбу, до якої за допомогою спеціальної мастики прикріплений карболітовими цоколь з контактними штирями; металеві з електродами, ув'язненими в металевий балон, в якому закріплений карболітовими цоколь зі штирями. Цоколь їх має направляючий ключ, що дозволяє правильно орієнтувати лампу при вставлянні її в панель; скляні із зовнішнім екраном, з електродами, ув'язненими в скляний балон, в дно якого уварені жорсткі висновки-штирі; скляний балон цих ламп укладений в металевий, зазвичай алюмінієвий, екран. З боку штирьків до екрану шляхом завальцовки прикріплений металевий вкладиш з отворами, крізь які штирі лампи, що не контактуючи з ним. Вкладиш має направляючий ключ з кільцевих поглибленням, в яке входять пружини лампової панелі, міцно утримують лампу; типу «жолудь» з електродами, ув'язненими в скляну малогабаритну колбу. Виходи електродів у радіоламп цього типу розташовані радіально. Для радіоламп типу «жолудь» потрібні спеціальні лампові панелі; мініатюрні з електродами, ув'язненими в малогабаритну скляну циліндричну колбу діаметром 19 або 22,5 мм, в дно якої уварені жорсткі металеві штирі (лампи діаметром 19 мм мають сім штирьків, лампи діаметром 22,5 мм - дев'ять); надмініатюрні з електродами, ув'язненими в скляну колбу діаметром 12 мм, мають гнучкі зовнішні висновки електродів для впаювання в схему при монтажі і застосовуються на відміну від інших радіоламп без лампових панелей.

У більшості радіоапаратів п'ятдесятих-шістдесятих років застосовуються мініатюрні і надмініатюрні радіолампи, які мають низку переваг перед радиолампами інших серій: вони мають менші габарити, вага і підвищену механічну міцність.

Всі радіолампи, за винятком надмініатюрних, включаються в радіосхему за допомогою спеціальних лампових панелей, правильність включення радіоламп в панелі забезпечується напрямних ключем, наявними на поколе радиолампами, а також урахуванням цоколевки (схеми підключення електродів радиолампами до контактних ніжок (висновків).

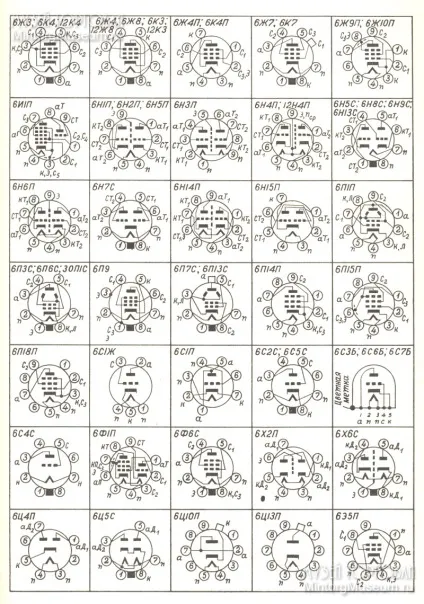

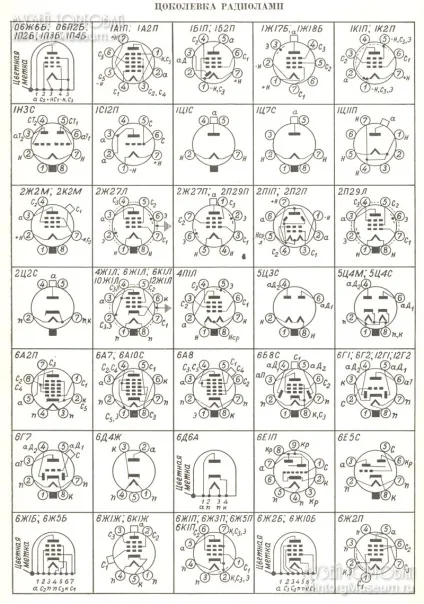

Цокольовка радіоламп

Цокольовка радіоламп

Радіолампи розміщені і порядку зростання напруги напруження.

Нумерація штирьків і зовнішніх висновків відповідає виду на цоколь лампи знизу.

Умовні позначення: а - анод, н - накал, до - катод, з - сітка, е - екран, д - діод, т - тріод

Основними параметрами, що характеризують радіолампу, є:

крутизна характеристики - величина зміни струму анода в міліампер (ма) при зміні напруги керуючої сітки на 1 в. визначається за допомогою міліамперметра, що включається в ланцюг анода, і вольтметра, що включається в ланцюг керуючої сітки;

ток анода - струм, що проходить в анодному ланцюзі лампи, при обумовлених напружених на електродах; визначається за допомогою міліамперметра, включеного в ланцюг анода лампи; вимірюється в ма;

струм напруження - струм, що проходить по нитці розжарення при номінальній напрузі на її кінцях і при напрузі на всіх інших електродах лампи, рівних нулю; вимірюється в амперах (а); визначається за допомогою амперметра, включеного в ланцюг розжарення лампи;

крутизна перетворення - ефективне значення змінної складової струму проміжної частоти в ма. створюваного в лампі ефективною напругою сигналу з амплітудою 1 в;

вихідна потужність - найбільше значення коливальної потужності, яку можна виділити в анодному ланцюзі лампи в телеграфному режимі при поминальному напрузі розжарення і найбільшій напрузі анода; різницю між підводиться потужністю постійного струму і потужністю, що розсіюється анодом; вимірюється в вольт-ампер (ва);

найбільша амплітуда зворотної напруги - найбільша амплітуда різниці напруг між катодом і анодом;

випрямлений струм - середнє значення струму, що проходить через навантаження, що складається з паралельно з'єднаних опору і ємності; вимірюється в амперах (а);

напруга на електроді - різниця потенціалів між висновками даного електрода і катода.

За призначенням і типовим використання радіолампи поділяються на: генераторні - для генерування коливань високої частоти; підсилювальні - для посилення напруги коливанні високої частоти, широкосмугового посилення напруги коливань високої частоти, посилення потужності коливань високої частоти, широкосмугового посилення потужності коливань високої частоти, посилення напруги коливання низької частоти і посилення потужності коливань низької частоти; перетворюючі - для перетворення частоти коливань; детекторні - для детектування і посилення коливань низької частоти; випрямні - для випрямлення змінного струму; індикаторні - для індикації настройки та контролю посилення; телевізійні - застосовуються в телевізійних пристроях для генерування і посилення коливань в системах розгортки.

Асортимент і характеристика основних параметрів Р. по групах наведені в табл. 1-11, а їх цоколевка - на вклейці.

На балон радіоламп наноситься клеймо з позначенням товарного знака заводу-виробника та типу радіолампи. Позначення типу радіолампи складається з наступних чотирьох елементів. Перший елемент - число, яке вказує (округлено) напруга напруження в ст. Другий елемент - буква, що визначає радіолампу по числу електродів. а саме: Д - діод, X - подвійний діод, С - тріод, Е - тетрод, П - вихідний пентод і променевої тетрод, К - пентод і променевої тетрод з подовженою характеристикою, Ж - пентод і променевої тетрод з короткою характеристикою, А - частотно-перетворювальна радиолампа з двома керуючими сітками, Г - тріод з одним або двома діодами, Б - пентод з одним або двома діодами, Н - подвійний тріод, Ф - тріод-пентод, І - тріод-гексод, тріод-гептод або тріод- октод, Е - індикаторна радиолампа, Ц - кенотрон. Третій елемент - число, яке вказує порядковий номер розробки радіолампи даного типу. Четвертий елемент - буква, що визначає приналежність радіолампи до певної серії (оформлення, габарити, конструкція), а саме: С - скляна, Ж - типу «жолудь», П - мініатюрні, діаметром 19 і 22,5 мм, Б - надмініатюрні, діаметром 10 мм, Л - з замком в ключі цоколя. Відсутність четвертого елемента позначає лампу металевої серії. Радіолампи піддавалися на заводі вибіркового випробування на термін служби протягом часу, обумовленого ГОСТ і ТУ. Для більшості типів радіоламп цей час дорівнює 500 годин. Однак фактичний термін служби переважної більшості радіоламп дорівнює 3000-5000 годин.

Радіолампи, поступавшііе в торговельну мережу СРСР, разом з паспортом пакували в індивідуальні картонні коробки (обойми). У паспорті вказувалося найменування або товарний знак підприємства-виготовлювача, тип радіолампи, основні типові електричні параметри радіолампи (цоколевка - схема з'єднання електродів лампи зі штирями або висновками), а також містилися рекомендації по експлуатації.

Лампи, упаковані в індивідуальні коробки-обойми, укладалися по 50 шук в групові коробки з картону або гофрованого картону. Для радіоламп з діаметром балона 12 мм і менше допускалося застосування тільки груповий картонної упаковки. В індивідуальну упаковку кожної радіолампи вкладався контрольний талон, який підтверджує її придатність. Коробки обклеювали паперовою стрічкою і обв'язували шпагатом. Внутрішні стінки коробки вистилають вологонепроникній папером, а вільний простір між рядами радіоламп заповнювався папером, сухий стружкою або ватою. На коробку наклеювалася етикетка або наносився штамп із зазначенням найменування або товарного знака виробника, типу і кількості упакованих ламп і ГОСТ.

При прийманні та продажу радіолампи піддавалися індивідуальній перевірці. При зовнішньому огляді встановлювалося відсутність тріщин, вигину жорстких штирьків, надлишків цоколевочной мастики, гойдання цоколів, штирьків, кривизни посадки цоколів щодо колби, а також наявність клейма і цілість лакового і антикорозійного покриття.

Основні електричні параметри радіоламп перевірялися на спеціальному приладі - випробувача (тестері), на якому встановлювалося відсутність короткого замикання між електродами, придатність лампи по анодному току і контролюється крутизна характеристики. Перевірка проводилася не за абсолютним значенням того чи іншого параметра, а за показаннями стрілки приладу, яка повинна була при придатної лампі перебувати в «зоні придатності», нанесеної на спеціальній карті, що відповідає типу випробовуваної радіолампи і додається до випробувачеві.

При виході з ладу тієї чи іншої радіолампи в радіоапаратів слід замінювати її тільки однойонной радіолампах. Будь-яка за- міна одного типу радіоламп на інший тип не рекомендується, т. К. Апаратура розрахована на застосування в кожному каскаді тільки радіоламп певного типу. Тому при заміні радіоламп одного типу на інший слід мати на увазі можливе погіршення вихідних параметрів радіоапаратури (т. К. Інший тип радіоламп розрахований на інший режим експлуатації), в зв'язку з чим така заміна не рекомендується. У крайніх випадках для заміни слід підбирати типи радіоламп, найбільш наближаються за параметрами до замінної. При цьому слід мати на увазі, що заміна радіоламп, що мають великі струми в ланцюгах електродів, може привести до псування апаратури.

При застосуванні надмініатюрних радіоламп необхідно мати на увазі, що згинання висновків у колби неприпустимо. Гнути висновки, паяти їх або затискати під гвинт слід на відстані не менше 5 мм від скла ніжки, щоб уникнути появи тріщин і відколів. Ці радіолампи слід кріпити за балони за допомогою гумових власників. Радіолампи слід зберігати в закритих сухих провітрюваних приміщеннях, при відсутності в повітрі кислотних, лужних та інших домішок.

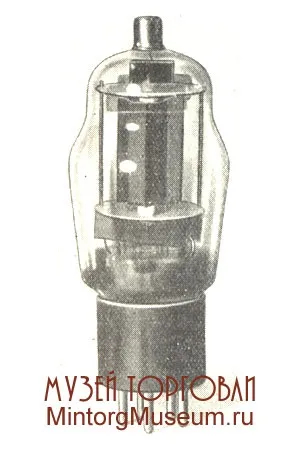

Радіолампа в скляному оформленні
