Топологія комп’ютерної мережі
Топологія комп'ютерної мережі це схема з'єднання і фізичне розташування мережевих пристроїв, включаючи комп'ютери, по відношенню один до одного.
Топологія комп'ютерної мережі дозволяє побачити всю мережу, вірніше її структуру, а також проаналізувати зв'язок всіх пристроїв входять в мережу. Теорія Інтернет технологій виділяє кілька видів топологій мережі: фізичну, інформаційну, логічну і топологію управління обміном. У цій статті нас буде цікавити тільки фізична топологія мережі.
Потрібно розуміти, що теоретично кількість способів з'єднання пристроїв в мережі може бути нескінченно багато. І чим більше пристроїв буде входити в мережу, тим більше буде способів з'єднання. Але це не означає, що не можна класифікувати типи фізичних з'єднань, а, отже, виділити основні типи топології мережі.
Розрізняють три основних і два додаткових виду топології:
- Топологія мережі типу Зірка;
- Кільцева топологія;
- Шинна топологія мережі;
- Mesh-мережі;
- Змішана топологія мережі.
Розглянемо всі типи топологій.
Топологія комп'ютерної мережі - основні види
Топологія комп'ютерної мережі типу Зірка

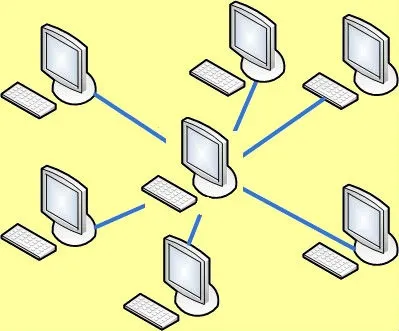

У центрі топології «Зірка», знаходиться сервер. Всі пристрої мережі (комп'ютери) підключені до сервера. Запити від пристроїв направляються на сервер, де й обробляються. Вихід з ладу сервера, «вбиває» всю мережу. Вихід з ладу одного пристрою, не впливає на роботу мережі.
Кільцева топологія комп'ютерної мережі

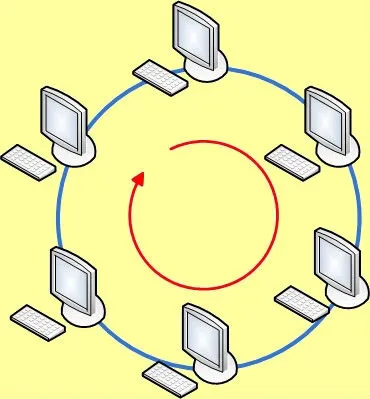

Кільцева топологія комп'ютерної мережі передбачає замкнутий з'єднання пристроїв. Вихід одного пристрою з'єднується з входом наступного. Дані рухаються по колу. Відрізняється така топологія непотрібністю сервера, але вихід одного пристрою мережі, «вбиває» всю мережу.
Шинна топологія мережі

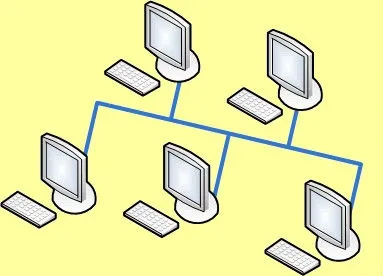

Шинна топологія мережі це паралельне підключення пристроїв мережі до загального кабелю. Вихід одного пристрою з ладу не впливає на роботу мережі, однак обрив кабелю (шини) «вирубує» всю мережу.
Mesh-мережі
Mesh-мережі характерна для великих мереж. Дану топологію можна охарактеризувати так, «все з'єднуються з усіма». Тобто, кожна робоча станція з'єднаються зі всіма пристроями мережі.
Змішана топологія мережі
Принцип роботи змішаної топології зрозумілий з назви. Характерно така топологія, для дуже великих компаній.
Може скластися враження, що поняття топологія мережі може бути застосована тільки для локальних мереж. Це, звичайно ж, не так. І як приклад, в загальному вигляді розберемо топологію глобальної мережі мереж - Інтернет.
топологія Інтернет
Почнемо розбір топології Інтернет з «нижчого» ланки - комп'ютера користувача.
Комп'ютер користувача, через модем або безпосередньо, зв'язується з місцевим інтернет - провайдером. Точка з'єднання комп'ютера користувача з сервером провайдера, називають точкою присутності або POP - Point of Presence.
У свою чергу, провайдер володіє своєю місцевою мережею, що складається з ліній зв'язку та маршрутизаторів. Пакети даних одержувані провайдером передаються або на хост провайдера, або оператору мережевий магістралі.
У свою чергу, оператори магістралей володіють своїми міжнародними магістральними мережами (високошвидкісними). Ці мережі пов'язують між собою місцевих провайдерів.
Хостингові компанії і великі Інтернет корпорації влаштовують свої серверні ферми (дата центри), які безпосередньо підключені до магістралей.
Ці центри обробляють десятки тисяч запитів до веб-сторінок в секунду. Як правило, дата-центри влаштовуються в орендованих приміщеннях магістральних операторів, де і розташовуються магістральні маршрутизатори.
Всі магістралі між собою пов'язані. Точки з'єднання називають точками входу в мережу або Network Access Point - NAP. Це допускає перекидати передається пакет інформації з магістралі на магістраль.
