Топографічні умовні знаки і позначення лісів, чагарників, садів та ін

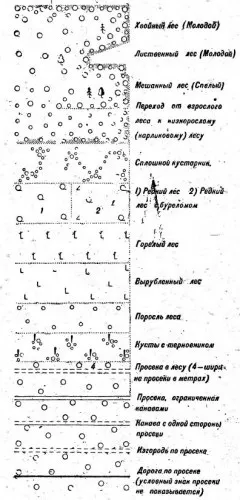

При зображенні на військово-топографічних картах і планах домовилися лісом вважати деревну рослинність висотою понад 4 м і товщиною в комле (на висоті грудей) більше 8 см. Виняток становить карликовий ліс, який може мати меншу висоту. Дикоростучий молодняк висотою нижче 4 м і тонкоствольние ліс товщиною в комле менше 8 см позначаються умовним топографічним знаком поросли лісу.

Топографічні знаки та умовні позначення кущів і чагарників

Топографічні умовні знаки і позначення лісів, чагарників, садів та ін

Умовні знаки і позначення елементів грунтово-рослинного покриву, садів, плантацій тощо.

При зображенні на військово-топографічних картах і планах болота за ступенем прохідності для піхоти діляться на прохідні, важкопрохідні і непрохідні.

  • Прохідними вважаються болота, за якими влітку в будь-якому напрямку можливе пересування піхоти як в розімкнутих, так і в зімкнутих строях.
  • Труднопроходимими вважаються болота, за якими піхота може пересуватися зі значними труднощами і лише в розімкнутих строях.
  • Непрохідними вважаються глибокі, тонкі болота, рух по яких неможливо навіть для одиночного пішохода.

Умовні пояснювальні знаки віку і породи лісів

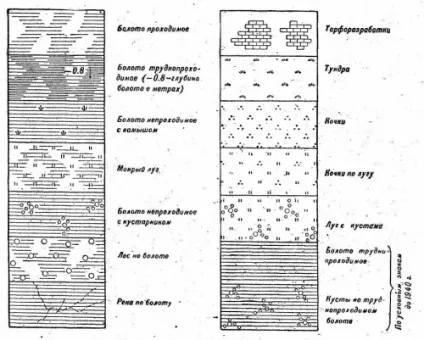

Умовні знаки і картографічні позначення боліт

Топографічні умовні знаки і позначення лісів, чагарників, садів та ін

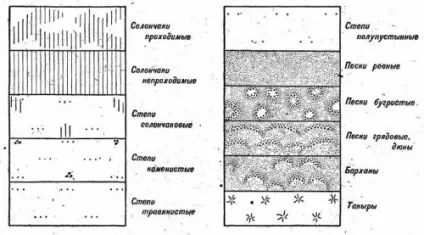

Умовні знаки і картографічні позначення пісків і степів

Топографічні умовні знаки і позначення лісів, чагарників, садів та ін

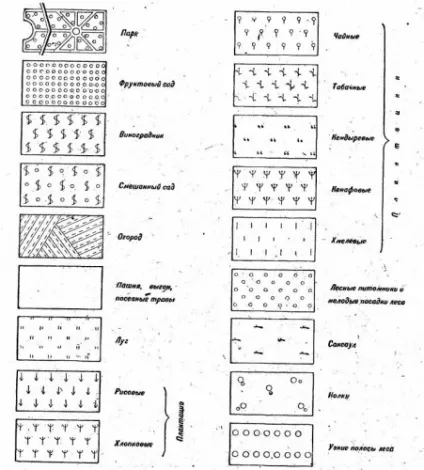

Умовні знаки і картографічні позначення угідь, плантацій і т. П.

Топографічні умовні знаки і позначення лісів, чагарників, садів та ін

Мокрий луг і болота, на яких виробляється сінокіс, показуються комбінацією відповідних умовних знаків (знаки болта і луки). Те ж саме стосується боліт, покритих лісом, чагарником, очеретяними чагарниками, купинами і т. Д.
