Токопроводи жорсткі і гнучкі

Існує безліч різновидів токопроводних систем, і кожен продавець називає їх по-своєму. Тому, вирушаючи в магазин, краще заздалегідь розібратися зі станом справ і термінологією. Що таке світильники-струмопроводи? Чим шинні струмопроводи відрізняються від струнних?

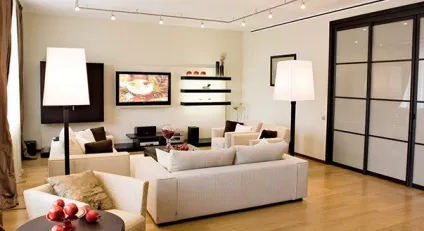

Лише токопровод значної довжини можна використовувати як джерело загального світла. Набагато частіше подібні прилади застосовують для місцевої (локальної) підсвічування.

архітектор Черняєва Юлія

Токопроводи цілком доречні в квартирах з невисокими стелями і використовуються в основному в сучасних інтер'єрах. Токопроводи можна і потрібно доповнювати іншим світлом - бра, торшерами, щоб створювати різноманітні сценарії освітлення для різних життєвих ситуацій - урочистий світло, коли приходять гості або приглушений, коли хочеться усамітнитися.

визначення

По суті своїй струмопроводи це світяться «намисто», такі собі лампочки на ниточці, натягнутої по стелі або стіні. Покупець без проблем може змістити всі джерела світла в один кут або рівномірно розподілити лампи по всій довжині струмопроводу.

Якщо говорити мовою науки, токопроводной система освітлення складається з токопроводов, світильників (мобільні, встановлюються в будь-якій точці струмопроводу), пристроїв підвіски і кріплення, трансформатора, стикувальних і кінцевих елементів. Світильники, як правило, використовують для додаткового точкового освітлення, хоча нерідко їх використовують в якості загального світла.

Конструкція токопроводних світильників

В Європі та Америці немає загальних термінів, через це на українському ринку панує неймовірна плутанина. Спробуємо створити узагальнену класифікацію, грунтуючись на американській термінології як найбільш зрозумілою. Токопроводной системи можна умовно розділити на струнні та шинні.

Струмопровід струнного типу

Струнні (інакше тросові). В цьому випадку джерела освітлення кріпляться на тонких струнах, які потребують натягу.
Шинні - інакше шінопроводние, «шини». Струмопроводу зберігають форму і не вимагають натягу. Шинні токопроводной системи. в свою чергу, бувають трековими, модульними і рейковими.

Струмопровід шинного типу.

Потужність токопроводних світильників

Чи не ховати! Трансформатор низьковольтного струмопроводу, як правило, не може вважатися «прикрасою» приміщення. Але і заховати цю часто громіздку коробочку з електроначінкой не представляється можливим: трансформатор завжди повинен бути в зоні прямого доступу. Тому не вдасться заховати його, наприклад, під натяжна стеля.

На фото: модель Eden CV vertical від фабрики De Majo, дизайн Luca Ferretto.

За рівнем потужності все токопроводной системи діляться на низько- і високовольтні.

Низьковольтні. У цьому випадку напруга 12 В, рідше 24 В, подається з понижувального трансформатора потужністю від 12 до 200 Вт. Як джерела світла застосовуються галогенні 12 В лампи, нечутливі до стрибків напруги і абсолютно безпечні для людини.
Високовольної. У високовольтних системах трансформатор не використовується, так як на токопровод подається напруга 220 В. За рахунок цього з'являється можливість використовувати в системі практично будь-які джерела освітлення: галогенні лампи, люмінесцентні, розжарювання.

Пристрій струнної системи

У струнних системах освітлення в якості струмопроводу використовуються натягнуті троси.

Це сплетіння дротиків діаметром 0,1 мм, виконаних з міді або алюмінію. У низьковольтних системах, застосовують тонкі, часто вони не ізольовані троси або струни. У високовольтних гнучких струмопроводах - щоб уникнути перегріву провідника троси використовують більш товсті. Коли на них встановлюють світильники, ізоляцію доводиться зрізати, тому в разі будь-яких переміщень старі місця кріплення будуть, на жаль, досить помітні.

В Європі практично всі струмопроводи називають просто «треками» (tracks). В Америці цей термін використовують тільки для позначення конструкцій, виконаних з екструдованого алюмінієвого профілю з мідними проводами. А, наприклад, системи на тонких металевих трубках, звані у нас рейковими, в США називають Twinrail systems.

Троси щоб уникнути провисання гнучкого струмопроводу досить сильно натягують: в горизонтальному положенні, вертикальному або під нахилом. Їх розташовують паралельно, на відстані 3-20 см одна від одної, між ними в одній площині розміщують світильники. Інший спосіб: підвішувати їх до тросів за допомогою гнучких підвісок.

Струмопровід струнного типу крупним планом.

Пристрій шинної системи

Шінопроводнимі системами освітлення називають конструкції, які не вимагають натягу і зберігають задану форму. Вони можуть кріпитися до стелі (як основного, так і декоративного) і стін. В середньому вага метра системи разом зі світильниками становить 3 кг. Жорсткі струмопроводи підвішують на гнучких тросах або жорстких стрижнях з кронштейнами на кінцях. Відстань між ними (від 50 до 150 см) варіюється таким чином, щоб уникнути прогину конструкції під їхньою вагою. Харчування підводиться або до крайніх точок шини, або до будь-якій зоні в її центральній частині. З'єднувальні елементи підключення жорстких струмопроводів можуть перебувати як справа, так і зліва, в залежності від розташування заземлюючого проводу.

Власне шинопровод (жорсткий токопровод) декорують під метал або дерево, фарбують в будь-який колір. У низьковольтних модифікаціях, де струм тече по оголених шинам, покриття робиться проводять, так як адаптери світильників кріпляться безпосередньо до зовнішньої поверхні (адаптери - це унікальні за конструкцією кронштейни, на них світильники кріпляться до струмопровідних треках). Виконання трансформаторів і світлотехнічної арматури теж різноманітне - від художньої кераміки до скла і металу.

Струмопровід шинного типу крупним планом.

Що потрібно знати?

При виборі жорстких або гнучких токопроводних систем слід враховувати найрізноманітніші показники:

На фото: модель Erubo від фабрики Kreon, дизайн Pycke Kristof.

прорахувати вага і кількість світильників. Їх необхідно розмістити таким чином, щоб токопровод НЕ провисав;
врахувати типи підвісів і відстань між ними. Важливо співвіднести ці показники з типом вашої стелі або перегородки (чи витримають вони таке навантаження);
передбачити підведення живлення до шини. Сам жорсткий токопровод ніяких обмежень по монтажу не накладає - його можна купувати вже після закінчення ремонту. Однак бажано подбати про прихованій проводці від розподільного щитка до трансформаторного блоку моделі. Інакше зайві дроти будуть псувати інтер'єр.
встановити знижувальні трансформатори. Найчастіше вони поставляються в комплекті зі світильником, якщо модель низьковольтна. Для їх монтажу необхідно передбачити місце і забезпечити до них легкий доступ.

Використовуючи різні типи з'єднань, можна створити конструкцію будь-якої форми. Прості модифікації жорстких і гнучких струмопроводів для домашнього використання можна придбати в будь-якому магазині світла, а всі необхідні консультації надасть продавець. Точний розрахунок складних конструкцій для громадських та офісних приміщень повинен виробляти светотехник фірми-постачальника. Це далеко не формальність, оскільки кожен світильник володіє власною кривої сили світла (розподілом світлового потоку) і створює освітленість, яка вимірюється в люксах. Саме вона, а зовсім не потужність джерел світла є вхідним параметром при розрахунку.
