Токарний верстат по металу своїми руками
У тих чоловіків, які люблять майструвати щось своїми руками, з часом виникає бажання зробити для своїх потреб токарний верстат по металу своїми руками. За словами власників такого верстата, робота на ньому приносить радість перетворення безформних заготовок в витончену точену річ, створену самостійно. Однак готовий верстат - річ дорога, тому ми вирішили розповісти, як же виготовити це обладнання самому.
Для чого токарний верстат призначений
Серед різних верстатів для обробки металу, токарний був серед перших, які могли обробляти будь-який матеріал, метал, пластик або дерево. Даний верстат дозволяє отримати деталі різної форми, у яких оброблена зовнішня поверхня, виконана сверловка отворів або розточування, нарізана різьба або зроблена накатка рифленої поверхні.
Існує багато моделей токарних верстатів, які випускають виробники обладнання для різних цілей. Але промислові верстати, в більшості випадків, дорогі, відрізняються великими габаритами і масою і надто складні, щоб використовувати їх в домашніх умовах. Відмінним альтернативним рішенням стане зібрати токарний верстат по металу своїми руками, цей механізм буде невеликим, простим в управлінні і дозволить швидко робити невеликі деталі з металу або дерева.
Токарний верстат дає можливість виготовити колеса, осі і інші деталі з круглим перетином. Для домашнього майстра мати в своєму арсеналі верстат для токарних робіт по дереву дуже зручно. На ньому можна виточити рукоятки для інструментів, різні деталі для ремонту меблів, держаки для лопат або грабель. Розвиватися можна поступово, від простих деталей, накопичувати досвід, поступово навчитися виточувати елементи фігурної меблів або деталі для витончених вітрильників.
У токарному верстаті заготовка фіксується в горизонтальному положенні і верстат обертає її з великою швидкістю, далі, що рухається різець знімає надлишки матеріалу, щоб отримати деталь. Хоча сам принцип дії токарного верстата здається простим, щоб забезпечити надійну роботу потрібно точна, злагоджена робота безлічі деталей, складових механізм верстата.
Історія появи токарних верстатів
Перші пристрої (досить простої конструкції) для обробки заготовок з каменю або дерева і отримання деталей циліндричної форми з'явилися в Стародавньому Єгипті. Надалі конструкція верстатів ускладнювалася протягом тривалого шляху вдосконалення, який призвів до появи сучасного точного і високопродуктивного токарного обладнання.
Початок виробництва токарних верстатів (промислового і самостійного) поклало винахід в 18 столітті токарного верстата, в якому використовувався механічно переміщуваний супорт. Ця конструкція була розроблена вУкаіни, талановитим механіком і винахідником Андрієм Нартова. У його верстаті рейки, шківи, гвинти, зубчасті колеса та інші деталі були зроблені з металу. Але, як і до цього, верстат приводився в рух за допомогою маховика, розкручуваного людиною.
Коли в кінці XVIII століття були винайдені парова машина, слідом, в 19-м, двигун внутрішнього згоряння, а згодом і електродвигун, ручний привід в верстатах замінили на механічний. Від одного загального двигуна за допомогою вала трансмісії здійснювалася передача руху до токарних верстатів. Сам вал кріпили на стіні цеху або під стелею, а кожен верстат в рух приводився за допомогою пасової передачі.
На початку минулого століття токарні верстати стали індивідуально обладнати економічними електродвигунами. Для масового виробництва стали потрібні токарні верстати, що забезпечують високоякісну обробку деталей і високу продуктивність виробництва. Цей попит стимулював удосконалення конструкції верстатів.
Розвиток конструкції верстатів для токарних робіт призвело до появи в них поступово-шківних приводу, який дозволяв регулювати кількість обертів шпінделя.Сам шпиндель і ходовий гвинт стали з'єднувати за допомогою гітари з зубчастих коліс, яку пізніше доповнила коробка передач. Наступним удосконаленням стало поділ передачі руху на супорт від валика (більшість токарних операцій) і ходового гвинта (нарізка різьблення). Також список нововведень поповнив модернізований механізм фартуха.
Поява швидкорізальної сталі прискорило процес вдосконалення токарних верстатів. Завдяки новій стали, в п'ять разів зросла швидкість різання (якщо порівнювати, з якою швидкістю обробляється звичайна вуглецева сталь). З метою збільшення різновидів подач і нарощування числа обертів в токарних верстатах підшипники обертання прийшли на зміну підшипників кочення, а коробка передач в верстаті ще більш ускладнилася. Також, зрозумівши важливість цього питання, інженери розробили автоматичну змазку деталей верстата.
Токарний верстат по металу своїми руками: основні вузли

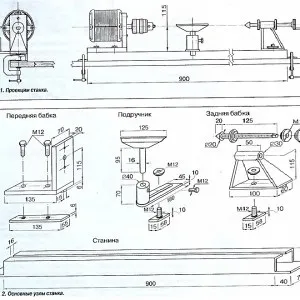

Конструкція саморобного простого токарного верстата, що дозволяє обробляти заготовки складається з таких деталей: рама, провідний і ведений центри, задня і передня бабки, упор для різця і електропривод.
Роль рами - бути опорою для всіх елементів і станиною обладнання. Передня бабка нерухома і грає роль основи для розміщення базового вузла обертання.

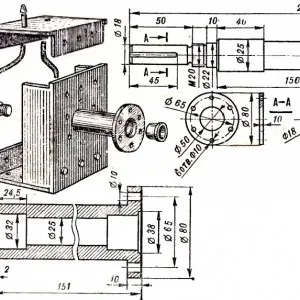

Передня рама містить передавальний механізм, що зв'язує провідний центр з електродвигуном. Через провідний центр заготівля приводиться в обертання. Задня бабка може рухатися паралельно поздовжньої осі рами. Відповідно до довжиною майбутньої деталі, встановлюють задню бабку так, щоб міцно закріпити в підпорядкованому центрі кінець оброблюваної заготовки.
Для токарного верстата підійде будь-який привід але важливий параметр: потужність 800- 1500 Вт. Справа в тому, що тільки проблему низьких оборотів ще можна вирішити за допомогою передавального механізму, а потужність двигуна залишається одна і та ж.
Хоча будь-який електродвигун навіть 200-ватний може використовуватися в саморобному токарному верстаті, треба враховувати, що при обробці великих заготовок слабкий двигун може перегрітися і станеться зупинка верстата. Як правило, обертання передається з використанням пасової передачі, рідше застосовується фрикційна передача або ланцюгова.
Для настільного верстата іноді застосовується конструкція без передавальної системи, патрон і провідний центр кріпляться безпосередньо на вал електродвигуна.
Ведений центр обов'язково повинен бути з провідним центром розміщений на одній осі, порушення цього правила призведе до вібрації заготовки.
Умови, обов'язкові до виконання: надійна фіксація, точна центровка і стабільне обертання. У верстатах лобових заготовка фіксується за допомогою кулачкового патрона, або планшайбою, в таких верстатах використовується один провідний центр.
Хоча рама може бути зроблена з дерев'яного бруска, зазвичай її збирають із сталевих куточків або профілів. Рама повинна забезпечити жорстке кріплення веденого і ведучого центрів, при проектуванні рами повинно бути забезпечено вільне переміщення бабки уздовж поздовжньої осі верстата, а також упору для різця.
Після того, як всі деталі вашого саморобного верстата встановлені в правильному положенні, потрібно їх жорстко зафіксувати. Призначення верстата, розмір і тип заготовок, які планується обробляти, визначає форму елементів верстата і підсумкові габарити установки. Крім цього від передбачуваної роботи залежить тип і потужність електродвигуна, який повинен створити достатнє зусилля, яке буде обертати деталь. Параметри двигуна повинні бути придатними для очікуваної навантаження.
Найбільш невідповідними для токарного верстата є колекторні двигуни, для яких характерне збільшення кількості оборотів при падінні навантаження. А в цьому випадку величезна відцентрова сила може привести до вильоту зафіксованої заготовки, а це дуже небезпечно для того, хто знаходиться поруч з верстатом.
Втім, якщо ви будете точити невеликі легкі деталі, то переживати не варто, а щоб заготовка не могла безконтрольно розігнатися, слід використовувати редуктор для електромоторів такого типу.
При роботі з заготовками довжиною 0.7 метра і діаметром 10 сантиметрів, рекомендований тип двигуна - асинхронний, а потужність: 800 Вт. Для електроприводу даного типу характерно стабільність частоти обертання валу, коли є навантаження, а при зникненні навантаження і заготівлі великої маси не відбувається позамежного збільшення частоти обертання.
Слід враховувати, що в побудованих самостійно токарних верстатах завжди присутній зусилля, напрямок якого - уздовж вала. Якщо не використовувати ремінну передачу, це стане причиною швидкого руйнування підшипників електродвигуна, розрахованих тільки на перпендикулярну навантаження.
Так що, якщо вал двигуна безпосередньо з'єднаний з ведучим центром верстата, підшипники електродвигуна будуть постійно перебувати під навантаженням, на яку не розраховані. Можна спробувати компенсувати цю поздовжнє навантаження, зробивши в верстаті зі зворотного боку упор валу двигуна (або, в деяких конструкціях електродвигуна, потрібно в задній його частині встановити між торцем вала і корпусом кулька - імпровізований підшипник).

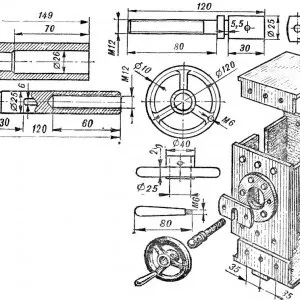

Ведений центр знаходиться в задній бабці верстата і може бути нерухомим або обертовим. Нерухомий центр роблять з самого звичайного болта, у якого кінець різьблення заточений під конус. В отворі в бабці нарізана внутрішнє різьблення і, обертаючи загострений болт, можна фіксувати заготовку між центрами.
У цього болта хід розрахований на 2-3 сантиметри, а великі відстані встановлюються зміщенням задньої бабки по осі верстата. Ведений центр у вигляді загостреного і відшліфованого болта слід змастити маслом (машинним) безпосередньо перед початком роботи. Це дозволить уникнути задимлення заготовки.

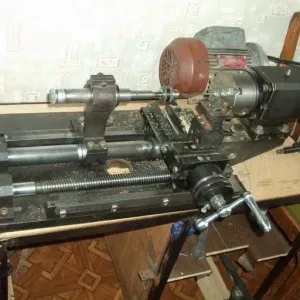

Як зробити саморобний токарний верстат по металу
Будь-умілець може побудувати токарний верстат своїми силами. Хоч він і саморобний, такий верстат надійний і простий у використанні. Власник токарного обладнання зможе протачивать або виточувати нові деталі, обточувати вироби з металу, виконувати роботи з деревом або пластмасою, виготовляти деталі для ремонту машини, для свого побуту або робити сувеніри з дерева.
У домашніх умовах ви цілком зможете самостійно виготовити лобовій токарний верстат. Він простий у використанні і має досить різноманітними функціями. Завдяки легкості заміни деталей термін служби такого домашнього обладнання дуже великий.
Випиляєте дві дерев'яні стоїки і закріпіть в них за допомогою гайок болти, отвори для болтів повинні бути потрібного діаметра, як і різьблення гайок.
Для стійкості стамески або різця при роботі верстата, для них роблять підручник. Він виготовляється з двох дощечок, з'єднаних гвинтами або склеєних. Нижня дощечка повинна бути зі скошеним кутом і металевою смужкою, що захищає стамеску від деформації під час руху, а в горизонтальній дощечці роблять проріз для контролю і управління рухом підручника.
Тепер залишається пригвинтити заготовку гайками, забезпечивши надійність її кріплення і свободу руху, і ваш настільний токарний верстат готовий до використання. Заготівлю слід обробляти, обертаючи в обидві сторони, для того щоб отримати найкращу форму деталі.
Якщо у вас немає в наявності електродвигуна невеликої потужності (приблизно, 250 500 Вт) то для саморобного верстата можна купити недорогий електромотор, що був у вжитку, наприклад, цілком підійде двигун від швейної машинки. Також, найкомпактніший токарний верстат можна зробити на основі електродрилі або шліфувальні машини.

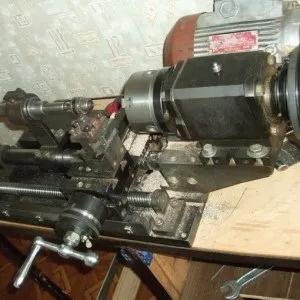

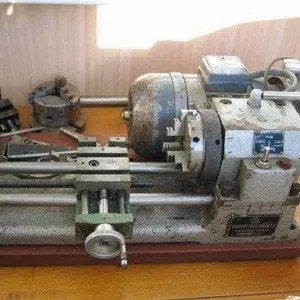

Бабки, передню і задню не складно виготовити самостійно, а якщо щось незрозуміло, можна підглянути на фотографіях саморобних верстатів. А раму, крім дерев'яного бруска можна зробити з швелера, куточка або іншого сортового металу.
У побуті такий токарний верстат незамінний. Якщо на виступаючий ділянку валу електродвигуна насадити абразивний або шліфувальний круг, то на подібному верстаті, крім точіння деталей, можна буде виконувати заточку інструменту, а також шліфування або полірування поверхонь. А якщо закріпити навалу перехідник і патрон, то ваш верстат можна буде використовувати для фрезерування пазів або сверловки отворів в деталях.
Таким чином, зробивши токарний верстат по металу своїми руками, ви отримаєте універсального помічника в домашньому господарстві. Різноманіття способів застосування такого верстата підштовхує спробувати свої сили. Виготовлені самостійно, невеликі токарні верстати відмінно виконують завдання домашнього масштабу по точіння деталей або їх шліфуванні.
