Точкове зварювання своїми руками з інвертора

Точкове зварювання можна зустріти не тільки на виробництві, а й у побутових умовах. Переваги вибору такого виду зварювання полягає в її надійності. Даним способом кріплення легко поєднати разноуглеродние стали, кольоровий метал. При цьому, можна будувати практично будь-які конфігурації та суміщення з металами.

Дозволяє створювати виріб під будь-які фантазії і потреби.

Найчастіше, точкове зварювання отримала широке застосування в ремонті кабелів і побутової техніки. Точкове зварювання дозволяє проводити ремонт акумуляторів та інших мобільних переносних пристроїв.

Весь процес зварювання полягає в нагріванні робочої металевої поверхні до пластичного стану. В такому стані вироби легко деформуються і з'єднуються.

Для забезпечення якості потрібне постійне проведення процесу плавлення. Безперервність і певна швидкість робочого темпу, сила натискання є ключовими в роботі. Надалі ці параметри характеризують якість виробів.

Основою принципу роботи даної зварювання служить перетворення електричної енергії в теплову. Під впливом тепла металева поверхня піддаються плавлення.

Контакт електродів слід поміщати в місцях з'єднання 2 робочих поверхонь деталей, необхідних для закріплення.

Застигання розплавленої маси відбувається в момент відключення струму. Тим самим, виключається ефект розтікання поверхні швів. Тому, даний вид зварювання носить назву точковий.

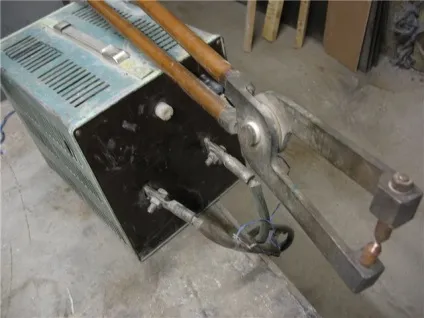

Приєднання частин деталей здійснюється за рахунок закріплення поверхні за допомогою спеціальних кліщів. Які, підрозділяються на підвісні і ручні.

• Підвісні. Набули широкого застосування в умовах заводу і промислових підприємств, підлягають багаторазовому використанню.
• Ручні. Основною функцією є передача електроструму на електроди.

• Висока швидкість роботи;
• Найвищий ступінь електробезпеки;
• Забезпечення якісного з'єднання;
• Виготовити пристрій для зварювання можна в ручну.

Вся система побудована на елементарної передачі тепла з метою плавлення металу в місцях закріплення. На якість зварювання може вплинути погана очистка поверхні, видимі оксиди.

Користуючись законом теплопровідності, слід було б враховувати цей параметр для більшості поширених металів. Параметри теплопровідності для деяких з них представлені нижче в таблиці.

Електроди повинні теж відповідати деяким параметрам:

• теплопровідність;
• електропровідність;
• Механічна міцність;
• Швидкість обробки.

Електроди недовговічні і вимагають дбайливого ставлення. При постійному впливі температурного режиму, необхідно перериватися. Дана можливість дозволяє охолонути електродів і свариваемой поверхні. Таким чином, продовжується ресурс електродів.

Діаметр електродів впливає на характеристику сили струму, а відповідно і на якість шва. Діаметр перетину електрода підбирається виходячи з товщини робочої поверхні. Електрод повинен бути приблизно в два рази товще закріплюються виробів.

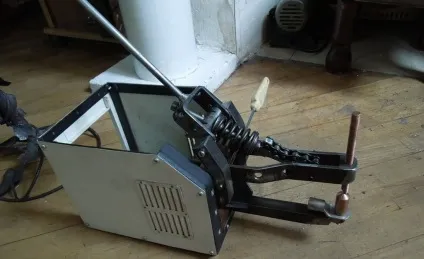

Заводи-виробники подбали про те, щоб домашніх умовах не були присутні громіздкі апарати по точковому зварюванні. Вже давно придумані компактні мобільні пристрої. Їх призначення полягає в ремонті домашньої побутової техніки.

Такий пристрій отримало назву споттер. Пристрій оснащений двома висновками, призначеними для закріплення одного з них до робочої поверхні виробу. Другий же висновок підводиться до електрода.

У даній конфігурації в кліщах немає необхідності. Джерело струму повинен розташовуватися на досить близькій відстані від місця проведення робіт.

Не варто звертати на малогабаритний пристрій, вона досить функціонально для свого розміру.

Найбільш прості пристрої використовують однофазний струм. Але сподіватися на те, щоб закріпити деталь більше одного міліметра не варто. Закріплення більш складних деталей проводиться із залученням додаткового трансформатора.

Як правило, побутові пристрої не вимагає великих потужностей. Тому, можна обійтися і саморобним апаратом.

Точкове зварювання відрізняється своєю якістю шва. У більшості випадків, щоб його зруйнувати потрібне застосування серйозних механічних впливів. Найчастіше, для цього використовуються свердла.

Якщо існує така потреба, є бажання зробити пристрій самому, то зібрати його цілком можливо в домашніх умовах.

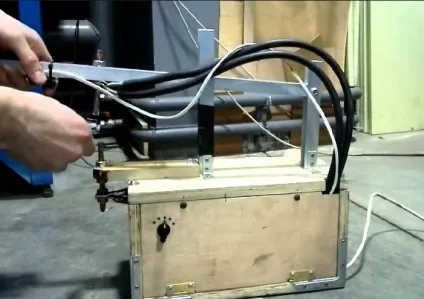

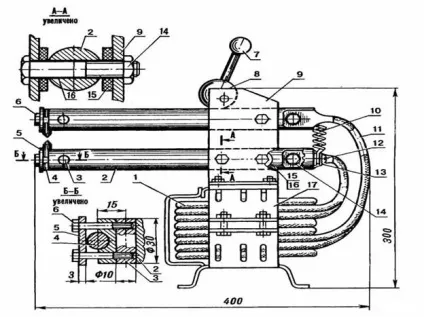

Розміри апарату по точковому зварюванні залежить, перш за все, від потреб. Найбільш зручними виступають пристрої із середніми габаритами.

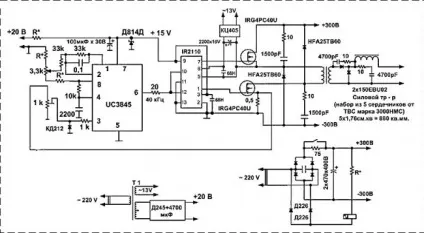

Малюнок. Схема зварювального апарату по точковому зварюванні.

Робота пристрою полягає на принципі Ленца-Джоуля. Вимоги фізичного закону говорить, що провідник повинен виробляти тепло в кількості рівним пропорції з опором провідника, а також квадратом струму і витраченого часу.

До такого схемного рішенням обов'язкова установка випрямного моста. Через тиристорний міст відбувається заряд конденсатора. Перший тиристор виступає в якості катода.

Конденсаторний блок є своєрідним захистом і служить в якості висвободітеля струму. Створюється принцип гойдалки, постійна зарядка і розрядка конденсаторів. Даний принцип дозволяє створювати ефект точкової пайки. Шов рівномірно і вчасно остигає, не дозволяючи розпливатися металу.

Для збільшення потужності в схему, також додаються додатковий тиристор з реле вимикання.

Важливою деталлю зварювального апарату служить трансформатор. Мінімальне значення по потужності має становити потужність 750 Вт.

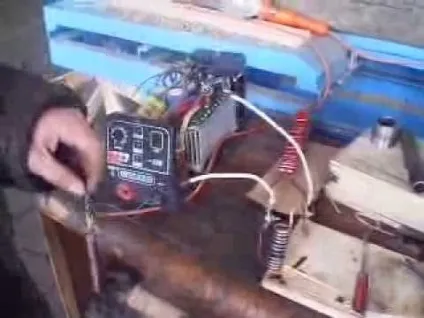

Створити пристрій можна за допомогою інвертора. Перш ніж, приступати до мети, необхідно володіти деякими навичками в області електротехніки.

Простіший вважається схема з використанням трансформатора замість інвертора. Але такі пристрої недостатньо потужні, щоб проводити роботи з металами достатньої товщини більше 1 мм.

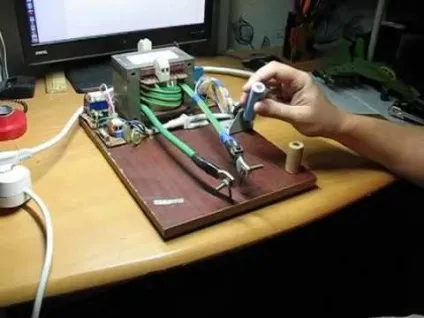

Кроки створення пристрою

• Витягти трансформатор з непотрібною мікрохвильовки;
• Позбутися від вторинної обмотки, кріплень, шунтів;
• Провести вторинну обмотку товщим проводом, ніж в первинній;
• Перевірити зібраний пристрій на витік струму;
• Витоку усувати ізоляцією за допомогою стрічки;
• Перевірити силу струму. Значення має бути не більше 2 кА.

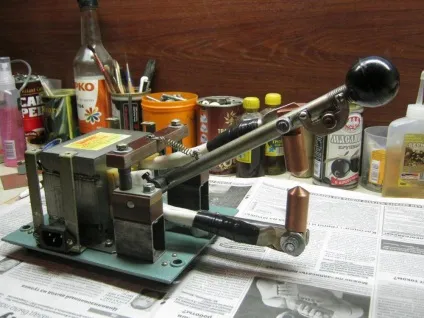

Як наконечників або електродів найбільше підходить мідний дріт значної товщини. Наконечники заточуються і закріплюються.

Далі необхідно встановити тумблер вимикача. Трансформатор слід закріпити до основи. Для захисту встановлюється заземлення. З'єднання повинні бути ізольовані.
