Підстава точила - коробчатая рама. З одного боку, зверху, приварені ел.сваркой (можна приклеїти холодної зварюванням) дві пластини з нержавіючої сталі, які утворюють робочу поверхню. Робоча поверхня повинна бути максимально можливо рівною. На протилежному боці, знизу, отвір для опори. Один торець вільний, в протилежний запресувала втулку, в якій просвердлені два отвори для стійок і два отвори з різьбленням, куди вкручуються затискачі для фіксації цих стійок в заданому положенні.

Опора: кріпильна пластина з різьбою вставляється в основу, в неї намертво закручена втулка, у втулку вворачивается опора. Опору зробив знімною щоб конструкція легше містилася в коробку. Для зручності розбирання-збирання в нижній частині опори просвердлив отвір для воротка.

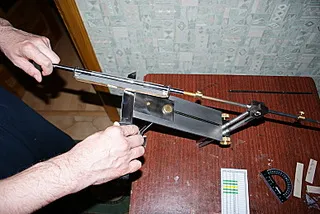

Держалка для точильного бруска: два затиску і рукоятка. Затискачі точив зі зміщенням з шестикутника 24мм, для кращої фіксації бруска приклеїв до затискачів холодної зварюванням два куточка. Така держалкі дозволяє використовувати бруски довжиною від 85 до 220мм. Ручку зробив достовірніше щоб рука була далі від леза. Направляюча для держалкі (див фото точила в зборі) - стрижень 8х395 мм. Підійде будь-який рівний пруток, мій в минулому житті деталь рушникосушки.

Шарнірний вузол: два бруска зробив з того ж сталевого шестигранника 24 мм. Всі деталі шарніра ретельно підганяються вручну, щоб забезпечити плавний рух без люфтів і закушування. Намагався удосконалити конструкцію, ставив підшипники на поворотні частини, але нічого доброго з цього не вийшло, довелося повернутися до оригіналу.

Рухомий наголос (забезпечує правильне положення ножа в залежності від його ширини): пластина з нержавійки 2 мм, затискач, центрувальні штифт.

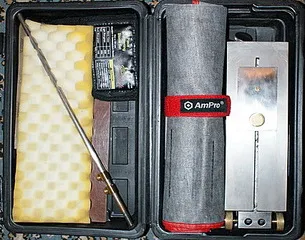

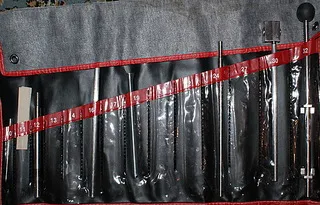

Не уявляю собі хороший інструмент без правильного футляра. дрібні деталі зберігаю в сумці від набору гайкових ключів, і все разом в коробці від згорілого гриндера - так вийшло, що вона ідеально підходить для зберігання девайса в розібраному вигляді. Якщо хто не знає, пластиковий бокс для зберігання можна купити на сайті Ейдж Про за 75 $.

На жаль не знайшов каменів які влаштували б мене на 100%. Поки користуюся брусками з текстоліту 200х25х12 мм на які 2-х стороннім скотчем наклеюю наждачку, в комплекті чотири бруска для наждачки з розміром зерна 320, 600, 1000 і 2500. бруски такого розміру зручно точити повнорозмірні клинки. Для маленьких складничків потрібні бруски вужче, мені зручніше точити, якщо ширина бруска не перевищує 1/3 довжини клинка. Якщо потрібно добре вигострить сокиру або МПЛ (ака саперна лопатка) ставлю великий комбінований брусок 200х50х25 мм.

На жаль не знайшов каменів які влаштували б мене на 100%

на Edge Pro використовуються камені виробництва BORIDE (США)
на мій погляд це одні з кращих каменів.
В даний час є можливість купувати ці камені безпосередньо від BORIDE, але ціни у них аж ніяк не копійчані.
з доступного вУкаіни можна спробувати алмазні бруски Веневського заводу. Для обдирання вони цілком годяться. А ось що використовувати для доведення з доступного я навіть не знаю.

Я доглянув у боридами камені AS9 1 / 2x1x6 "навіть замовив у них набір зразків, але коли отримав інвойс де ціна абразивів була близько 40 $, а вартість пересилання здається 80 $ (точні цифри не пам'ятаю, це було рік тому) то швиденько скасував замовлення . Ще одна проблема для мене це пересилання експрес-поштою (звичайною поштою Борид не надсилає, я їх довго умовляв), в Білорусі такі ідіотські правила щодо розмитнення експрес-пошти що це тема для окремої гілки.
А за ціною на точило. ІМХО, жадібність хлопців з Ейдж Про не знає кордонів, ну не може пластмасова коробка коштувати 75 $ (власне це була остання крапля)

Для доведення хочу спробувати скляні бруски з притирочное пастою або якісь варіанти шкіра + паста ГОІ, але поки руки не доходять. В принципі нождачка наклеєна на текстоліт дуже непоганий варіант, якщо зробити запас різаною нождачкі, то все проходить дуже швидко.

Сергій, по ідеї двосторонній скотч еластичний, підводи виходять лінзоподібними?

хочу спробувати скляні бруски з притирочное пастою

Nikolay_K писал (а): Шкода, що я не володію креслярськими програмами, а то б намалював щось із того, що Дмитровичу пропонував.

Говорив же вже - роби ескіз хоч на серветці, буде тобі креслення і 3Д-модель

Дякую за інфу по склу та чавуну, є над чим подумати.

Nikolay_K писал (а): Але в будь-якому випадку не зациклюйтеся на Edge Pro.

Згоден що руки це головний і найкращий інструмент. Я затіяв цю тему щоб показати всім хто хоче зробити точило, але не наважується почати, що це простіше ніж здається, очі бояться, а руки роблять Може не варто було писати що я возився більше 2-х місяців, або потрібно було пояснити що це час було витрачено на відпрацювання технології, як зробити швидко, якісно, ​​і красиво. Робоча модель, в якій дотримувалися всі основні приципи Ейдж Про, була готова на другий день. Потім конструкція спочатку ускладнювалася, щоб було комфортно працювати, а потім змінювалася, щоб максимум деталей можна було виточити на верстаті. У підсумку вийшло простіше нікуди, знайомий токар наточить всі ці шпильки і втулки швидко і недорого, а на частку щасливого власника дістанеться найцікавіше: зібрати все воєдино Паралельно з Ейдж Про робилася точилка Ланськи і по мені Ланськи складніший у виготовленні девайс, т.к . багато ручної роботи.
