Нагострити ніж, звичайно ж, можна і «дідівським» способом. Але куди приємніше і зручніше користуватися точила для ножів, виготовленої своїми руками. Щоб виготовити таке пристосування, необхідно лише зрозуміти основний принцип його пристрою.

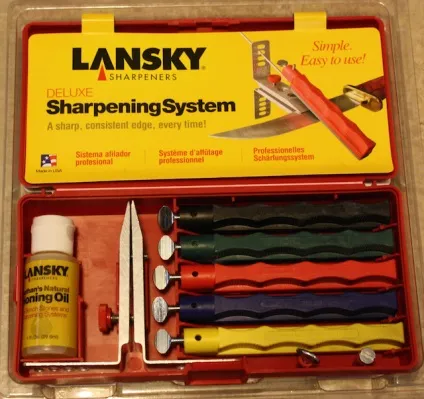

Точилка ножів Lansky

Виготовити точилку для ножів своїми руками можна, орієнтуючись на заводську точилку фірми LANSKY. У магазинах вона коштує досить недешево, а являє собою стандартний набір із затиску, баночки з маслом і трьох каменів (див. Малюнок вище). Немає сенсу переплачувати - таку конструкцію можна спорудити і самостійно.

Принцип дії точила

Заточний камінь поступальною ходою формує ріжучу рівну кромку під потрібним кутом на вістрі ножа, який закріплюється в губах затиску. Для досягнення ідеальної гостроти заточувальні камені послідовно змінюються, а їх рух повинен бути строго перпендикулярно заточуваного ділянці.

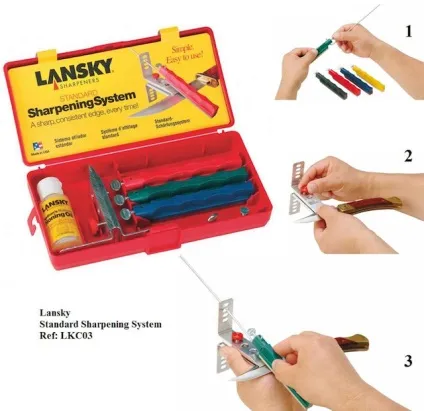

Принцип дії точила ножів Lansky

Якщо переставити напрямну від точильного каменю до отворів до клемах, в результаті на ріжучої кромці вийде кілька суворих кутів заточки. Але, через можливість закріплення ріжучої кромки на різних відстанях від губок затиску, «плавають» кути заточування. Це впливає на ріжучі властивості ножа, але зовсім небагато, а тому цей нюанс можна проігнорувати.

Точилка для ножів своїми руками: етапи виготовлення

Взяти креслення затискних губок.

Креслення верхній клеми Ланськи (відкрити для збільшення по посиланню)

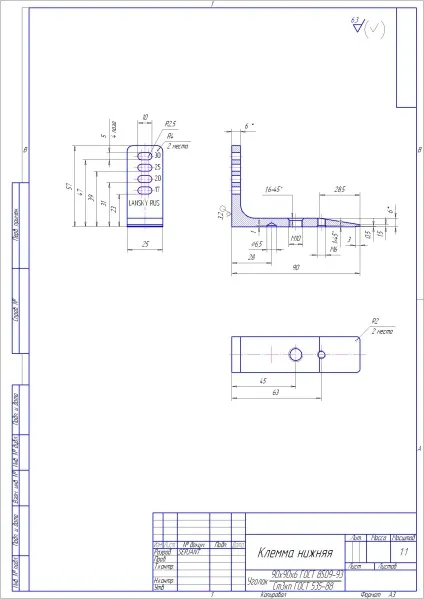

Креслення нижньої клеми Ланськи (відкрити для збільшення по посиланню)

Прокреслити в деталях майбутню конструкцію затиску точильного каменю з ретельної деталізацією дрібних деталей. Можете скористатися цими кресленнями від Serjant Перевага конструкції, відображеної в кресленні в тому, що точильні камені можуть бути різного розміру, а камінчик «працює» всіма сторонами поперемінно, що значно скорочує час заточування ножа.

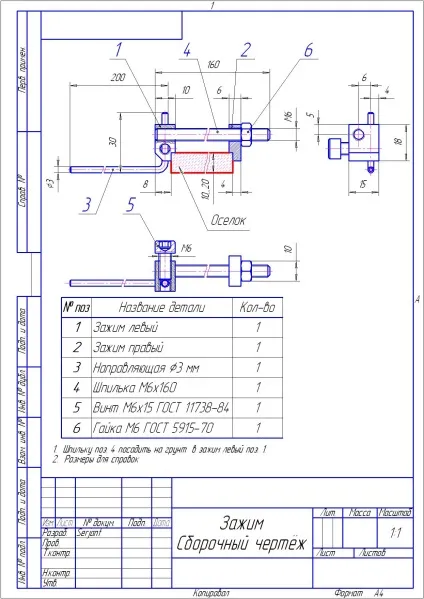

Креслення складального затиску

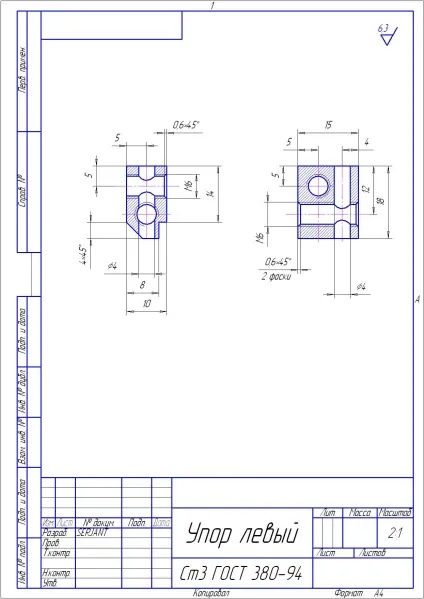

Креслення лівого упору

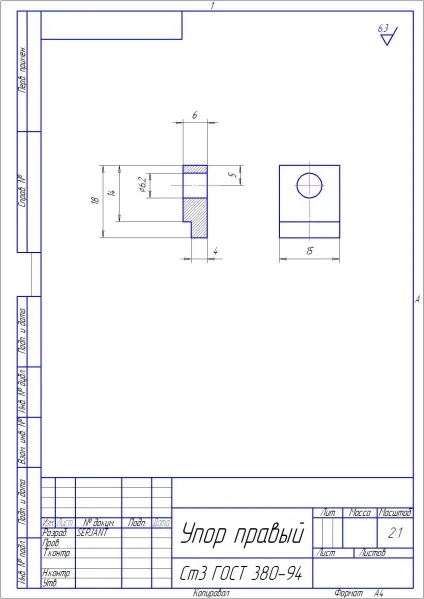

Креслення правого упору

Взяти шпильку з різьбленням М6 і відпиляти її ножівкою по металу. У результаті повинна залишитися шпилька довжиною 160 мм, торці якої необхідно обробити напилком, ретельно прибравши задирки.

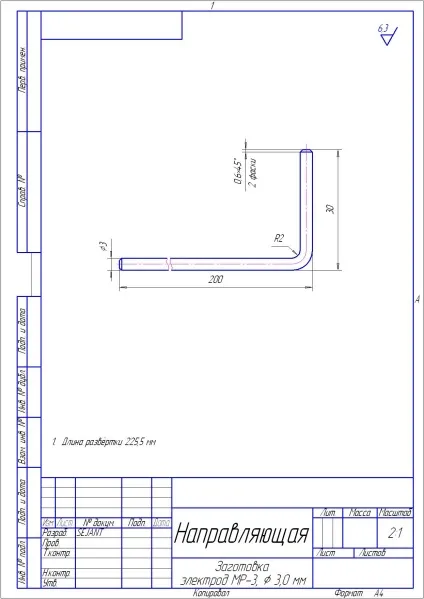

Для виготовлення направляючої будуть потрібні електроди для ручного електрозварювання. Важливо, щоб циліндр електрода був пружним, прямим, тонким і гладким. Електроди за допомогою щипців необхідно зігнути в формі літери «Г» і, орієнтуючись на креслення, відпиляти все зайве ножівкою по металу.
Для виготовлення затискачів будуть потрібні металеві обрізки відповідного розміру. Їх слід розпиляти, згідно потрібних розмірів, ножівкою, обробити задирки напилків і розмітити центри отворів.
Далі, за допомогою дриля, виконати отвори в затискачах і нарізати різьбу за допомогою ручного мітчика. Важливо не забувати додавати краплю машинного масла в отвір, щоб зменшити тертя.
Сходинки на затискачах випіліваются ножівкою і підганяються напилком, потім поверхню затискачів шліфується наждачним папером.
Щоб позбутися від залишків олії і стружки, залізяки слід добре промити в мильній воді. Потім їх потрібно просушити, загострити (можна використовувати газову плиту) і завороніть в рідкому машинному маслі.
Прочистити різьбу, використовуючи довгий болт, від залишків олії і промити готові деталі в мильному розчині.
Орієнтуючись на креслення, скрутити затискачі і шпильку разом, попередньо капнув лак для нігтів в місце з'єднання шпильки і лівого затиску (для виключення люфту і мимовільного розкручування шпильки).
Дочекавшись висихання лаку, вставити оселочек між зажимами, затягнути гайку і вирівняти по нижній площині каменю направляючий штир.
Далі вам потрібно креслення точила від Serjant для куточка 90 × 90 × 6 мм ..

Креслення верхній клеми

Креслення нижньої клеми

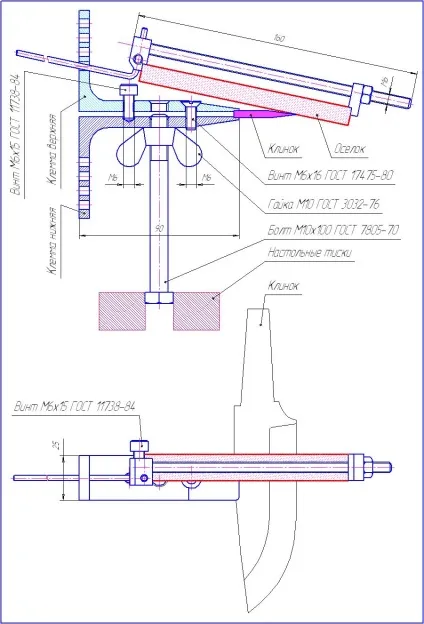

Тут можна подивитися чёртёж точила в зборі та об'ємну модель.

Об'ємна модель Ланськи

Куточки напіліть болгаркою, обробити напилків зрізи від задирок і прочистити поверхню від фарби, використовуючи металеву щітку і наждачний папір.
Розмаїття і просвердлити отвори в горизонтальних полицях, орієнтуючись на креслення.
Болгаркою і напилком сточити скоси на губах, щоб вони не створювали перешкод руху точильного каменю.
Зашліфувати ризики наждачним папером.
Зняти радіуси по кутах за допомогою напилка.
Розмаїття і просвердлити отвори в вертикальних полках.
Зняти великі фаски з зовнішньої сторони куточка, використовуючи свердло великого діаметру, розточити отвори надфілями до витягнутого паза.
Прокрутити отвори в губах і нарізати М10-ю різьблення під стійку (великий болт з гайкою).
Зібрати все разом і закріпити ніж.

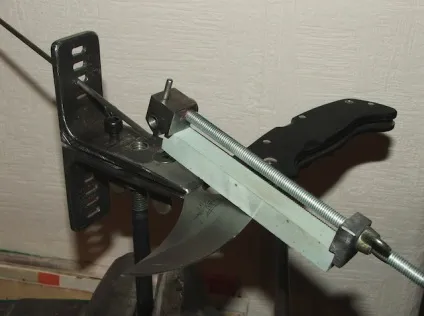

Ось що вийде в результаті. Точилка ножів Ланськи готова.
