Тиск в системі опалення який тиск має бути

Постійне робоче тиск в системі опалення має підтримуватися для забезпечення її функціонування, змушуючи теплоносій циркулювати по трубах і віддавати енергію через теплообмінники. Виникає тиск в процесі нагрівання води і характеризується як величина внутрішнього впливу на елементи опалювальної системи (труби, котли і радіатори).

У розрахунок береться постійне, недостатнє і надлишковий тиск. Абсолютна і надлишковий тиск мають різницю в 1 Бар (0,1 МПа). Для нормальної роботи надлишковий рівень тиску не повинен становити більше 1,5 кг / см 2.

Важливо! Всі параметри повинні відповідати вимогам і нормам, записаним в СНиП (будівельні норми і правила). При недотриманні даних вимог можуть виникнути серйозні проблеми, що тягнуть порушення роботи і цілісності тепломагістралі.

Навіщо потрібно тиск і його види

При відсутності тиску система просто не буде працювати. Надмірний тиск може призвести до аварії, тому заздалегідь розраховується оптимальні його значення. Значення тиску в системі опалення є результатом складання двох величин:

• Статичний тиск - значення, що залежать від висоти стовпа води в опалювальній системі. Розрахунок тиску проводиться з підвищенням в одну атмосферу на кожні десять метрів висоти. На статичний тиск значення зміни температури не впливає, тому воно постійно для теплоносія незалежно від його температури, будучи наслідком гравітаційного впливу.
• Динамічне - створюване насосами для забезпечення примусової циркуляції теплоносія в загальній мережі, а також конвективним плином води при нагріванні. При цьому в розрахунок беруться не тільки заявлені характеристики насосів, підключених до загальної магістраль. На значення динамічної величини впливає робота регулятора опалення, який відповідає за розподіл теплоносія. Також до схеми регулятора часто додають систему елеваторів і підвищують насосів.

У розрахунок береться значення допустимого робочого напору води в системі. Максимальний напір розраховують згідно Сніпу, виходячи з робочих можливостей обладнання. Рівень допустимого робочого напору є максимально можливим для всіх опалювальних елементів, при якому їх робота буде безаварійної. У відкритих системах працює тільки статичний тиск з природною циркуляцією, яке складно піддається регулюванню, тому ми детальніше розглянемо систему закритого типу.

Як можна створити тиск в системі опалення

Якщо розглядати приклад створення тиску в опалювальній системі закритого типу, то створити для загального контуру розрахунковий тиск буде нескладно. Для цього використовується три кроки:

1. 1 Обпресування, яка виконується шляхом заповнення контуру теплоносієм через перемичку, з'єднану з водопроводом. Даний процес супроводжується нагнітанням тиску системи опалення до величин, в 2-3 рази перевищують робочі показники. Опресовування проводиться, щоб уникнути перепадів тиску і витіснення потрапив в магістраль повітря. При операції повинен проводитися безперервний контроль параметрів за манометром.
2. 2 Перевірка тепломагістралі на герметичність і наявність течі. Перевірка проводиться двома етапами.
   Спочатку йде холодний етап - тиск в магістралі поступово підвищується (між підвищеннями інтервал часу становить 15 хвилин), поки не буде досягнуто мінімальний робочий значення показників в контурі. Після закінчення 30 хвилин початковий тиск має утримуватися з похибкою не більше ніж на 0,06 МПа в сторону зменшення. Після закінчення двох годин зміни не повинні перевищувати 0,02 МПа.
   Гарячий етап проводиться після підключення до магістралі робочого котла. Випробувальний тиск має бути встановлено на максимальному робочому рівні. Фіксуються значення повинні залишатися такими ж, які були зроблені згідно з попереднім розрахунком.
3. 3 Створення робочого тиску, для чого достатньо після опресування скинути зайву обсяг теплоносія через будь-який вентиль або повітряний клапан (видалення повітря).

Важливо! Випробування на герметичність повинно проводитися після трьох діб експлуатації опалювальної системи.

Як тільки всі випробування успішно проведені, а порушення герметичності (якщо такі були) усунені, можна продовжувати експлуатацію системи.

Як можна захистити систему опалення

Незалежно від виду опалення (статичну або з примусовою циркуляцією), воно повинно бути обладнані контрольними приладами. Обов'язковою контролюючим приладом, що дозволяє вести розрахунок параметрів і відслідковувати роботу системи, є манометр. Врізання даного приладу необхідно в наступних точках:

• На трубах опалювальних приладів (як вхідний, так і вихідний);
• На найнижчою і найвищою точках опалювальної системи;
• На кожному розгалуженні тепломагістралі: триходових клапанах, трійниках і колекторах.

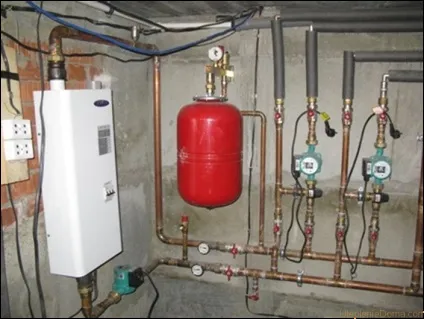

Магістраль опалення закритого типу повинна бути укомплектована герметичним розширювальним баком. В даному бачку (гидроаккумуляторе), згідно конструкції, є дві камери з перегородкою у вигляді гумової мембрани. Одна з камер повинна бути підключена до магістральної мережі, друга наповнена повітрям або інертним газом. Якщо спостерігається надлишок теплоносія в першій камері, мембрана-перегородка зміщується, і бак збирає надлишки. При охолодженні теплоносія і зменшенні тиску в магістралі мембрана дозволяє компенсувати недолік теплоносія, видавлюючи його в систему.

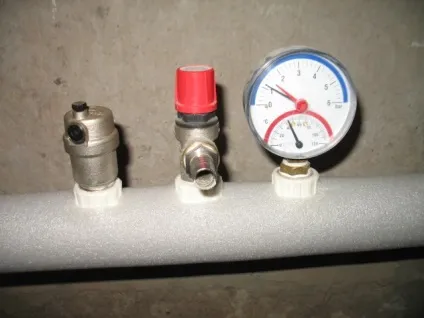

Додатково для захисту опалення потрібно використовувати відведення повітря і запобіжний клапан. Ці пристрої усувають такі проблеми: відведення повітря запобігає виникненню повітряних пробок, а клапан, в разі досягнення рівня максимального тиску, видаляє зайвий теплоносій з мережі.

Порада! У закритій системі опалення важливо не економити на гидроаккумуляторе. Використання надійного розширювального бака дозволить уникнути розгерметизації корпусів елементів контуру (таких як теплообмінник) і з'єднань на магістралі. При добре працює гидроаккумуляторе можна легко запобігти підвищенню робочого тиску до надлишкового рівня.
