Тиск в гидроаккумуляторе як відрегулювати реле тиску води з гідроакумулятором

Реле тиску для гідроакумулятора повністю відповідає за його режим роботи і періодичність активації насоса. Це головне керуючий пристрій системи. Вся схема подачі води тісно пов'язана з виставленими на ньому значеннями. Саме цей елемент дає сигнал електронасоса включатися або вимикатися.

Місце приладу в системі подачі води

Гідроакумулятор (ГА) складається з ємності, клапана для стравлювання, фланця, 5-вивідного штуцера (трійника) з муфтами для з'єднання, а також реле тиску (керуючого вузла), яке задає ритм усій роботі.

• головний керуючий елемент
• забезпечує роботу без перевантажень
• контролює оптимальне наповнення бака водою
• подовжує термін служби мембрани і всього устаткування в цілому

Манометр, який показує тиск в баку, є в комплекті або докуповується окремо.

Насос викачує воду зі свердловини, направляє її по трубах. Далі, вона потрапляє в ГА, а з нього - в домашній трубопровід. Завдання мембранного бака - підтримувати стабільний тиск, а також цикл роботи помпи. Для неї існує певний максимум активацій - близько 30 в годину. При перевищенні механізм відчуває навантаження і через короткий час може вийти з ладу. Відрегулювати реле тиску води потрібно так, щоб пристрої працювали, як годиться, не перевищуючи критичного навантаження.

Під налаштуванням накопичувального бака на увазі створення необхідної кількості атмосфер в ньому самому і правильне виставлення порогів спрацьовування помпи

Пристрій і принцип роботи

Прилад має вигляд коробки різної форми з елементами управління під кришкою. Вона кріпиться до одного з виходів штуцера (трійника) ємності. Механізм оснащений невеликими пружинами, які регулюють, повертаючи гайки.

Принцип роботи по порядку:

Вузол складається з таких деталей: корпус (пластик або метал), мембрана з кришкою, латунний поршень, шпильки з різьбленням, пластини з металу, муфти під кабелі, колодки для клем, платформа на шарнірах, чутливі пружини, контактний вузол.

Алгоритм дії керуючого пристрою максимально простий. Механізм реагує на зміну кількості атмосфер всередині накопичувача. Рухливу платформу піднімають або опускають пружини в залежності від натиску на поршень, а та в свою чергу взаємодіє з контактами, які подають сигнал помпі про старт або припинення закачування.

Найчастіше комплект ГА продається в розібраному стані, і контролюючий блок потрібно монтувати самому.

Підключення реле тиску до гідроакумулятори поетапно виглядає так:

1. Станцію відключають від мережі. Якщо в накопичувач вже накачали воду, то її зливають.

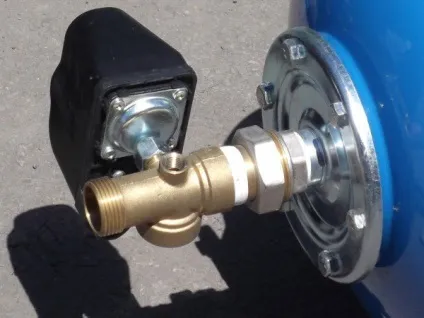

2. Прилад фіксується стаціонарно. Він нагвинчується на 5-вивідний штуцер агрегату або на вихідний патрубок і повинен бути жорстко закріплений.

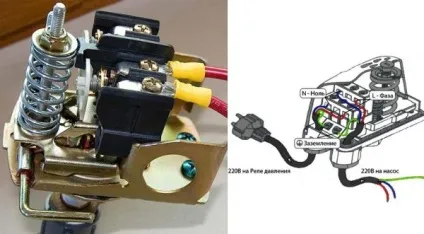

3. Схема підключення проводів звичайна: є контакти для мережі, насоса, а також заземлення. Кабелі пропускають крізь отвори на корпусі і під'єднують до контактних колодок з клемами.

Електричне підключення до насоса

Перед тим як відрегулювати реле, потрібно врахувати, що його значення нерозривно пов'язані з тиском всередині мембранного бака. Спочатку потрібно створити необхідну величину тиску всередині нього, а потім перейти до роботи з даним елементом управління.

Регулювання проводять в 3 етапи:

• тиск всередині ГА
• рівень запуску помпи
• відмітка відключення

Для оптимальної роботи необхідно підганяти параметри кілька разів дослідним шляхом, з огляду на витрату води, висоту труб і величину напору в них.

Показники всередині гідроакумулятора

Бажано щоб регулювання тиску в гидроаккумуляторе враховувала такі приклади і правила:

• для одноповерхового будинку досить 1 бару, а якщо бак встановлений в підвалі, то додають ще 1
• значення має бути більше, ніж в найбільш високій точці водозабору
• скільки атмосфер має бути всередині ємності визначають за такою формулою: до висоти труб до самої верхньої точки забору води додають 6 і отриманий результат ділять на 10
• якщо точок споживання багато або розгалуження трубопроводу значне, то до отриманої цифри додають ще трохи. Скільки додати визначається дослідним шляхом. Для цього є наступне правило. Якщо значення занижено, то вода не буде доставлятися до приладів. Якщо воно буде завищено, то ГА буде постійно порожній, натиск буде дуже сильний, а також виникне ризик розриву мембрани.

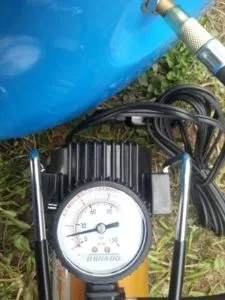

Для того щоб підвищити тиск в гидроаккумуляторе, повітря подкачивают звичайним велосипедним насосом (на корпусі є спеціальний золотник), для зниження - його стравлюють. Пневмоклапан для цього розташований під декоративною накладкою. Процедуру потрібно робити при відсутності напору води, для чого потрібно просто закрити крани.

Величину показників визначають манометром, що підключається до золотника. Корекцію проводять після того, як насос відключився. Перепад тиску створюють, відкриваючи кран в найближчій точці.

Виробники стандартно встановлюють тиск в баку в 1,5 - 2,5 бар. Його збільшення зменшує корисний простір усередині ємкості і підвищує тиск в системі - це потрібно враховувати при розрахунках.

Основи регулювання порогів спрацьовування

Є дві пружини з гайками: велика відповідає за значення для відключення насоса, менша - для включення. Болти відпускаються або закручуються, тим самим проводиться регулювання.

Налаштування реле тиску гідроакумулятора буде якісною, якщо дотримуватись таких правил:

Розглянутий механізм контролює максимальну і мінімальну величину тиску в баку. Він підтримує різницю його значень при активації і виключенні станції. Межа його налаштувань залежить від потужності і годинної витрати помпи.

Заводські параметри вказують в техпаспорті товару. Зазвичай вони такі:

• граничні межі - 1 - 5 атм
• діапазон функціонування насоса - 2,5 атм
• стартова позначка - 1,5 атм
• максимальна позначка для відключення - 5 атм

Підготовка і приклад виставлення потрібних значень

• бак підключають
• регулювання керуючого вузла здійснюють під тиском, систему не відключати від харчування
• всередині агрегату тиск повинен бути нижче на 10 - 13%, ніж у насосної станції. Тобто приблизно на 0,6 - 0,9 атм, ніж відмітка, при якій включається мотор
• всі крани закривають
• виставлений рівень перевіряється манометром протягом години, щоб переконатися, чи немає витоків
• знімають кришку корпусу блоку, щоб мати доступ до гайок і спостерігати за пружинами

Налаштування за прикладом виставлення відміток 3,2 атм для відключення і 1,9 атм для включення (двоповерховий будинок):

1. Запускають помпу, щоб визначити напір в системі. Вона повинна заповнити накопичувальну частину пристрою і підвищити тиск.
2. Визначають, на якому показнику манометра збій в електропостачанні (зазвичай це не більше 2 атм.) При перевищенні в дію вступає мала пружина, що чітко видно.
3. Мотор зупинений вище 3,2 - 3,3 атм, цей показник зменшують, обертаючи гайку на малій пружині по чверть обороту, так як вона дуже чутлива, до тих пір поки мотор не включиться.
4. Роблять перевірку манометром: 3 - 3,2 атм буде досить.
5. Включають кран, щоб скинути тиск і щоб ГА звільнився від рідини і фіксують манометром позначку активації помпи, зазвичай це 2,5 атм - досягнутий нижній показник тиску.
6. Щоб зменшити нижній поріг, обертають болт великий пружини проти годинникової стрілки. Далі, старт насоса до підняття тиску на необхідний рівень, після чого потрібно манометром перевірити тиск. Прийнятне значення - 1,8 - 1,9 атм. При «провалі» гайку обертають за годинниковою стрілкою.
7. Ще раз трохи підганяють малу пружину, уточнюючи вже виставлені пороги.

Болти для регулювання дуже чутливі - поворот всього на 3/4 обороту може додати 1 атм. Тиск включеної помпи має бути на 0,1 - 0,3 атм більше, ніж в порожньому накопичувачі, що виключить пошкодження «груші» всередині його.

Процес настройки коротко

Для кращого розуміння, як налаштувати реле тиску, викладемо процес чіткіше:

• відмітка включення помпи (мінімальний тиск): обертання болта великий пружини за годинниковою стрілкою збільшує стартову позначку, проти - зменшує;
• значення для відключення: рухають малу пружину, при закручуванні - різниця тиску збільшується, при відкручування - відмітка спрацьовування зменшується;
• результат перевіряють відкриванням крана і сливанием води, фіксуючи момент включення помпи;
• внутрішню силу натиску регулюють, спускаючи або накачуючи повітря і перевіряючи це манометром.

Збільшенням заводських параметрів включення (вище 1, 5 атм) створюється ризик критичного навантаження на мембрану гидробака. Робочий діапазон помпи регулюють, з огляду на максимально можливе навантаження для водорозбірної арматури. Ущільнювальні кільця побутових кранів максимально витримують 6 атм.

Обслуговування, неполадки, експлуатація

Профілактичні дії і ремонт:

• механічні чутливі частини необхідно перевірити і відрегулювати
• контакти бажано почистити
• при неспрацьовуванні не поспішайте розбирати механізм - спочатку спробуйте легко постукати не надто важким предметом по корпусу
• шарніри «качелек» змащують консистентним мастилом раз на рік
• НЕ закручуйте гайки регулювання повністю - механізм не працюватиме

Якщо прилад не тримає тиск, неправильно спрацьовує або взагалі не працює, утримайтеся від поспішних висновків і не викидайте його. Пил, сміття, пісок в мембранному просторі не дають йому нормально реагувати. Дії по виправленню проблеми такі:

1. Відкрутити 4 болта на дні, зняти накладку з вхідним патрубком і кришку.
2. Обережно промити мембрану, а також порожнини навколо неї.
3. Встановити всі елементи в зворотному порядку.
4. Знову виставити пороги і здійснити пробний запуск.

Майстри рекомендують, перед тим як правильно налаштувати реле, що не перевищувати верхній поріг більше на 80% максимально допустимих значень для конкретної моделі, які вказані в інструкції (стандартно близько 5 - 5,5 атм.).

Для якісної роботи в трубопроводі не повинно бути повітря. Періодично (раз в 3 - 6 міс.) Потрібно перевіряти виставлені пороги спрацьовування, показники тиску в ГА, і стравлювати або підкачувати повітря. Перш ніж приступити до налаштування, потрібно дізнатися, чи зможе реле тиску для гідроакумулятора і сам агрегат витримати необхідні навантаження, чи відповідають їм його технічні можливості.
