Типовий проект електрики
Типовий проект електрики робиться на етапі проектування ремонту або обробки квартири. Створювати типовий проект повинні професіонали, але мати уявлення, що в проект має входити, повинні всі, кому це потрібно.
Основа проекту електрики
Основою проекту повинні стати два документа. Перший документ це технічне завдання власника. В технічному завданні ви, як власник, повинні вказати, де в квартирі потрібні розетки і для яких приладів. Як ви хочете розмістити світильники і вимикачі. Загалом, ви докладно повинні розповісти про свої потреби і побажання в електриці квартири. На папірці ви можете намалювати, спільно з проектувальником, схему розміщення розеток і світильників (дивимося фото).

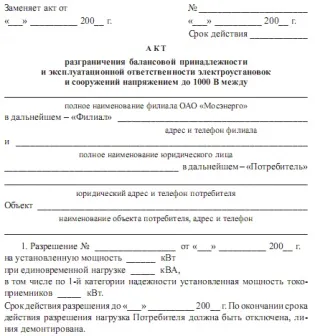

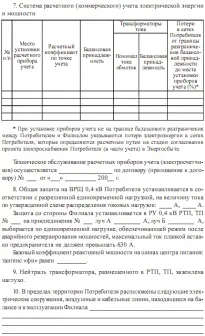

Другий документ, який буде основою розрахунку, це довідка з ДЕЗ про дозволеної потужності квартири. Офіційно такий документ називається: «Акт розмежування балансової належності енергоустановок».
Також вам потрібно, разом з проектувальником, від руки намалювати розстановку розеток і місця установки світильників. Ось приклад:
На основі цих документів проектувальник повинен зробити типовий проект електрики. до якого мають увійти:
- Титульний лист з підписом проектної організації;
- Зміст, з відомістю креслень;
- Відомість додаються нормативів, на які грунтувався даний проект;
- Однолінійна розрахункова схема квартири;
- Схема електроосвітлення квартири, розділена на групи освітлення (світильників);
- Схема електрообладнання квартири або простіше, схема розташування розеток квартири, розділені на групи розеток;
- Схема ДСУП додаткової системи зрівнювання потенціалів квартири і схема теплої підлоги.
- Специфікація матеріалів і обладнання, із зазначенням бажаних виробників, узгоджених з замовником.
Іноді проектувальники, комплектують проект квартири кабельним журналом, із зазначенням всіх електричних кабелів, які слід використовувати при монтажі електропроводки.
Типовий проект електрики - приклад
Наведу приклад типового проекту. В даний проект увійшли:
Статті по темі: Три основні схеми електропроекти квартири

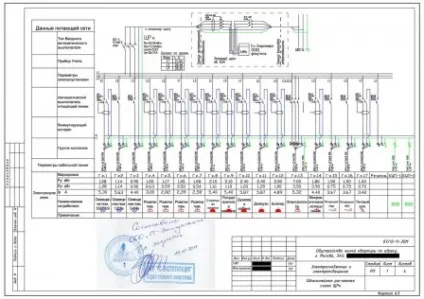

Однолінійна розрахункова схема щитка розподільного квартирного. Схема щитка підписана і узгоджена з головним енергетиком ДЕЗ.

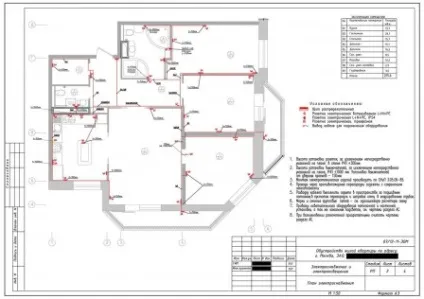

Схема електропостачання квартири (розміщення розеток). Схема зроблена з поясненнями, про висоту встановлення розеток, про спосіб монтажу електропроводки (в даному прикладі це прихована проводка). На схемі показано розташування щита розподільного і поділ розеток на групи розеток.

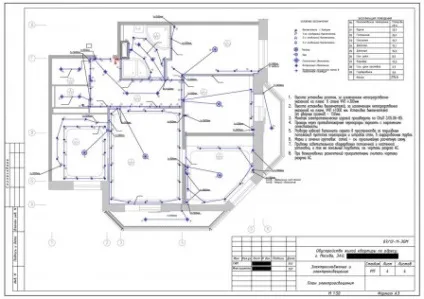

Схема електроосвітлення квартири (розташування світильників і вимикачів). Схема також забезпечена поясненнями про висоту установки вимикачів і показивет поділ освітлення на групи освітлення.
Окремо, представлена схема пристрою теплих підлог і схема монтажу КУП (коробки зрівнювання потенціалів). КУП встановлюється в сантехнічному шафі, теплі підлоги плануються в обох санвузлах, передпокої і на кухні.
У проект включаються листи зі специфікацією обладнання.
Представлений типовий проект електрики, з доданою довідкою про виділення потужності, цілком підійде для узгоджень і подальшого монтажу електрики квартири.
