Типи сходових клітин та особливості їх конструкції
Сходова клітка з маршами і площадками
Всі висотні будівлі зводяться з драбинами, які не просто служать для переміщення на різні рівні, а й використовуються для мобілізації під час пожеж. Область застосування цих конструкцій встановлена стандартами: СНиП та ГОСТ. Вони споруджуються комфортними і безпечними. Всі типи сходових клітин мають свою класифікацію, конструктивні особливості.
Конструкція сходової клітки
Клітка зі сходами - несе спорудження. Її частиною є:
- ступені;
- майданчики;
- вертикальні огорожі, якщо необхідно;
- стіни з отворами;
- перекриття;
- підлога.
Проект сходової клітки багатоповерхового будинку
Від конструкції потрібно:
- вогнестійкість;
- зручність в експлуатації;
- стійкість до навантажень;
- забезпечення пропускної здатності.
Класифікація сходових клітин
За СНиП відбувається розподіл сходів з урахуванням ступеня їх загоряння, задимляемості і пожежної стійкості на наступні види:
- внутрішні, є частиною сходових конструкцій;
- відкриті внутрішні;
- зовнішні відкриті.

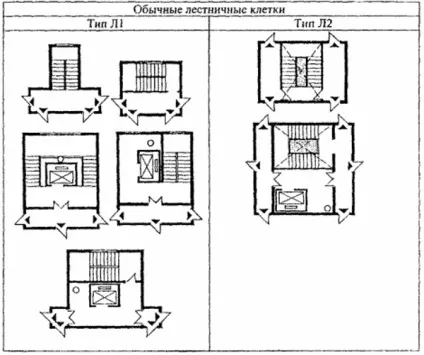

Прості евакуаційні типи розрізняються за спрощеним варіантом освітлення. До них відносяться:
Л1. Має повністю відкриті або засклені вмонтовані отвори в зовнішніх перегородках кожного поверху. Використовуються в будівлях, висота яких не перевищує 28 метрів. Будинки повинні відповідати всім вимогам пожежної безпеки. На майданчиках цих клітин можна складувати речі домашнього вжитку (спортивне обладнання, дитячі коляски), предмети, які підлягають утилізації. Також через них заборонено проводити кабелі під напругою, прокладати газопровідні, водяні труби.
Л2. З природним освітленням. Світло надходить через засклені або відкриті прорізи в покритті. Призначені для будівель I, II, III ступенів вогнестійкості. Використовуються в будинках, висота яких не більше 9 метрів, виключення бувають до 12 м.
Незадимлюваних сходових кліток типу Л1 і Л2
Незадимлювані конструкції відрізняються захистом від задимлення при пожежі, місцем розміщення. Вони бувають трьох видів:
Н1. Основна модель. З поверхів будинків на неї можна потрапити через частину будівлі з боку вулиці з кожного поверху по відкритому переходу (лоджії, галереї, балкони, веранди), який не схильний до застою диму. Застосовується для безпечного організованого виведення людей з навчальних і адміністративних будівель заввишки понад 30 м. Обладнаних коридорним видом. Розміщується в основному на кутах будівель з внутрішньої сторони з допоміжними простінками. Там де менша ймовірність виникнення вітру. Забезпечені природною ізоляцією для виходу на випадок небезпеки.
Незадимлюваних сходових кліток типу Н1, Н2, Н3 (вид зверху)
Н2. Майданчик забезпечена додатковою подачею повітря - коробом для вентиляції. За допомогою припливної вентиляції повітря нагнітається на сходи. Небезпеки для життя людини не представляє. У разі пожежі люди отримують кисень. Призначені для будівель понад 50 м. В висоту.
Незадимлюваних сходових кліток типу Н1, Н2, Н3 (в розрізі)
Н3. Надає вихід на конкретний поверх через тамбур-шлюз, який обладнаний повітряним підприєм і щільно закривається доводчиками дверима. Повітря подається постійно або тільки під час пожежі, коли спрацює пожежна сигналізація. Через вентиляційний короб киснем забезпечується клітина і шлюзи.

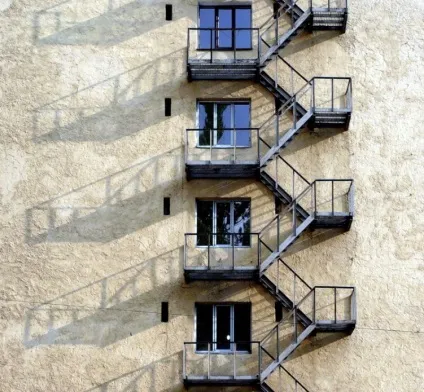

Крім основних сходів є пожежні сходи. які використовуються під час рятувальних робіт. Вони не великих розмірів. Розміщуються з зовнішньої частини будівлі на передбаченому відстані від стін. Встановлюються при висоті споруди більше 10 м. Виводять на дах, до землі не дістають на 2,5 м. Розділяють 2 типу таких конструкцій:
- П1 вертикальні без огороджень;
- П2 - маршові, мають нахил не більше ніж 6: 1, з захисним огородженням.
У конкретному будові тип сходової клітки строго визначають нормативні та будівельні акти.

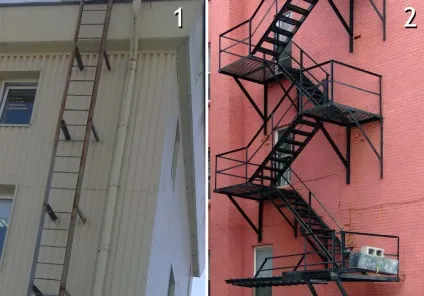

1 - вертикальна пожежна драбина; 2 - маршова пожежна драбина
Вимоги на випадок евакуації
СНиП 21-01-97 * визначає технічні параметри сходинок, площадок, сходів, які використовуються на випадок пожежі.
Фрагмент сходів з ширині має бути не меншим за ширину виходу, який веде на нього.
- зазвичай - 900 мм;
- сходи прив'язана до одного робочого місця - 700 мм;
- якщо в будинку може одночасно перебувати більше 200 чоловік - 1200 мм;
- для споруд класу Ф 1.1 - 1350 мм.
Конструкції типу Н1 повинні вести безпосередньо назовні.
Споруди відносяться до типам Л1, Н2, Н1, Н3 зобов'язані мати природне освітлення. Неосвітлені приміщення не повинні становити більше 50%.
Природне освітлення в під'їзді
Тип Л2 завжди містить світлові прорізи. Ширина між ними становить 700 мм. Щоб запобігти попаданню диму, типи Н2 і Н3 поділяються на окремі простору по висоті вбудованими протипожежними перегородками. Перехід в кожну частину здійснюється через окремий вихід.
Споруди висотою до 28 м можуть передбачати наявність типу Л1 з виходом через тамбур-шлюз, куди постійно подається повітря.

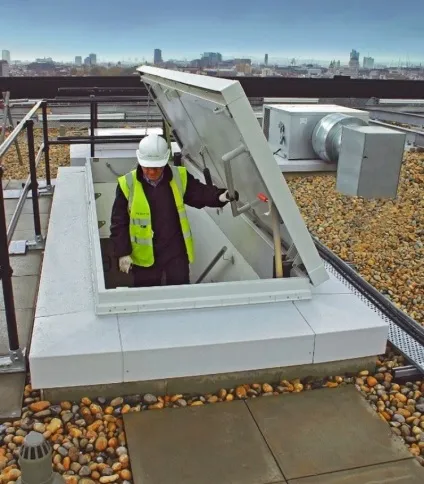

Протипожежний вихід на дах
Для споруд з класом Ф (1, 2, 3, 4) по висоті трохи більше ніж 9 м можлива установка типу Л1.
Розрахунок ступенів кожних сходів визначає:
- кількість поверхів;
- архітектурне рішення;
- інтенсивність людського потоку;
- особливі вимоги щодо пожежної безпеки.
Евакуаційні сходові клітки
Правила експлуатації
Клітини не повинні бути захаращеними:
- обладнанням великих габаритів;
- вбудованими шафами;
- побутовими предметами.
- на евакуаційних типах Н1 і Н2 розташовувати системи опалення;
- в освітлених житлових приміщеннях встановлювати сміттєпровід, розміщувати електропроводки.

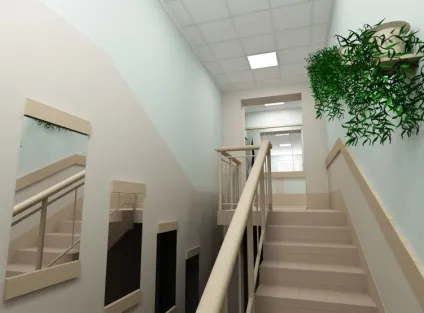

Сходова клітка офісної будівлі
Прольоти не повинні нічим відбуватися. Обробка крейдяним розчином, фарбування неспаленої фарбою, нанесення цементної штукатурки заборонені. Особливо це стосується будинків з шістнадцятьма поверхами і більше.
Обов'язкова установка поручнів і огорож на Н2, виготовлених з негорючих матеріалів. При пожежі існує ризик нагрівання. Отже, вони повинні володіти найменшою теплопровідністю.

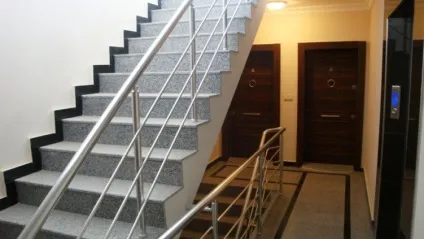

Вихід на сходову площадку
Будь-яка конструкція повинна мати безпечні підходи. Сюди включаються: спеціальні двері і протипожежні перегородки.
Вихід на сходову площадку
- Вентиляція. На верхньому поверсі має обладнуватися отвір для безперервної циркуляції свіжого повітря. У деяких випадках установлюється термічне промислове.
- Освітлення. Наявність евакуаційних вікон на Н2, аварійних і допоміжних джерел світла.
- Перегородки. Встановлюються додаткові споруди на шляху до основної будівлі. Вони можуть бути з прозорого скла, яке не схильне до впливу вогню. Межа вогнестійкості 0,75 год.
- Безперешкодний доступ. Забороняється закривати на замок двері для виходу на Н1.
- Інформування. Наявність плану евакуації, спеціальних покажчиків.
Матеріал для виготовлення
При виготовленні всіх деталей конструкції використовуються нетоксичні, негорючі матеріали, які витримують високі температури і відкритий вогонь. Стосується для будь-якої класифікації.
Сходова площадка багатоповерхового будинку
- Метал. Застосовується при будівництві дрібних, легких конструкцій. З нього роблять огорожі, армують внутрішню частину бетонних маршів.
- Бетон. Зовсім не схильний до дії вогню. Є міцним, зручним. Використовується збірний і монолітний матеріал. З нього споруджують внутрішні конструкції.
- Дерево. Допускається його застосування тільки після належної протипожежної обробки. З нього роблять поручні або ручки дверей.
Незадимлювана дерев'яна сходова клітка
призначення
Незадимлювані групи використовують для того, щоб в разі евакуації можна було швидко залишити приміщення, охоплене димом або вогнем. Багато людей гинуть немає від самого полум'я, а від смертоносного впливу токсичних випарів, диму, чадного газу.
Тип Н3 покликаний забезпечувати рятувальникам вільний доступ до внутрішніх приміщень. Так просувається тушкування вогню, рятуються постраждалі люди. Є можливість винести потерпілих на носилках.
Відповідно до загальноприйнятих стандартів, сходові клітини бувають різних видів і відрізняються класифікацією. Але всі вони повинні відповідати нормам по пожежної безпеки. Повинні бути створені умови для безперешкодної евакуації людей і оперативного гасіння пожежі. Більшою популярністю користується тип Н1. Його найчастіше встановлюють на спорудах.
