Типи ротаційних машин для роторного формування

Ротаційне формування (роторна формування).

Типи ротоформовочних машин.

Існує кілька типів машин для виробництва пластмасових виробів методом ротаційного формування (ротоформовка).

Однопозиційні ротаційні машини
До однопозиційним роторноформовочним машин відносяться машини мають один ротор (руку), який розміщується прямо в термокамері. Можливе виконання з рухомою станиною ротора, яка може переміщатися разом з ротором з камери в зону охолодження, однак при цьому сама термокамера, поки йде процес охолодження, вилучення готового виробу і засипки нової порції сировини, простоює.

Двопозиційні ротаційні машини типу Shuttle.

Shuttle ротоформовочние машини мають два незалежних ротора (руки), які по черзі перемещаютя в камеру нагрівання і назад в зону охолодження таким чином, що поки відбувається роторне формування виробів на одному роторі в термокамері, форми на іншому роторі охолоджуються, розбираються і, після вилучення готового пластмасового вироби і засипки чергової порції полімерного порошку, знову збираються. Така конструкція дозволяє збільшити продуктивність ротаційної машини в два рази.

Багатопозиційні ротаційні машини.

Ротаційні машини типу Shuttle в більшості випадків забезпечують максимальну продуктивність при повному завантаженні печі. Однак при використанні складних форм або великої кількості форм, час їх розбирання та збирання може перевищувати час безпосередньо самої роторної формування в печі, що веде до простою термокамери. У цьому випадку використовується додатковий комплект форм, які встановлюються і знімаються без розбирання на машині, виключаючи тим самим час простою на розбирання, або додається ще один або два ротори, при цьому термо камера в зібраному вигляді повертається робочою частиною до ротора.

Види кріплення форм.

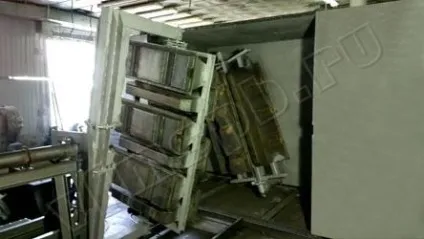

Кріплення форми на платформі.

Форми на роторі можуть кріпитися на паралельних платформах, які забезпечують до оформляє оснащенні легкий доступ. Крім того, конструкція платформ вдає із себе ґратчасту поверхню, до якої форма відразу кріпиться болтами без додаткових кронштейнів, що дуже зручно при частій зміні вироблених виробів. До недоліків такої схеми відноситься неможливість використання однієї форми на весь обсяг термо камери.

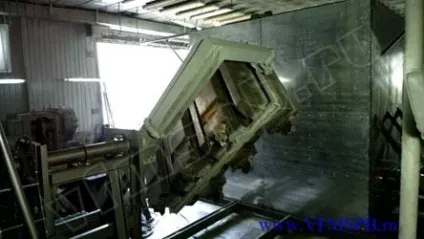

Кріплення форми між підтримують супортами.

Для цього типу кріплення форми використовуються підтримують елементи в підшипникових опорах (супорти), до якому через спеціальні шарніри кріпляться або форма, або ферма (балка), на яку закріплюються кілька форм. Така конструкція забезпечує можливість установки як однієї, так і декількох форм на весь обсяг термокамери.

Кріплення форми на одному підтримує супорті.

Такий спосіб кріплення використовується тільки для конструкцій з торцевих витяганням форми, який забезпечує відсутність поздовжнього сліду на формуванні в місці розмикання форми, що дуже важливо для отримання якісного зовнішнього вигляду виробу. Однак цей спосіб кріплення викликає великі навантаження на опорний супорт, що часто унеможливлює використання важких форм або формовку з великою кількістю полімеру. Для усунення цього недоліку застосовується знімний кронштейн з додатковим супортом за вищенаведеною схемою.

Склад обладнання

Вибір способу кріплення форми залежить від типу використовуваних форм і вимог до якості готових виробів і продуктивності обладнання. Найбільш універсальною є схема з додатковим знімним супортом, що забезпечує можливість отримання ротоформованних виробів без поздовжніх слідів від стиків форми. Крім того, при такій схемі можна виробляти вироби, з урахуванням обертання, на весь обсяг термокамери, а для невеликих виробів можливе розміщення декількох штук навколо центральної балки, що закріплюється в супортах.

Типи ротоформовочних машин

МКМ випускає двохпозиційні ротаційні машини для роторного формування пластмасових виробів об'ємом до 20 м3. Нагрівання форм проводиться дизельними пальниками Lamborgini, процес роторного формування автоматизований.
