Типи ламп і заміна

Існує ризик короткого замикання.

• При заміні ламп не забудьте вимкнути живлення.
Існує ризик отримання травм. Лампи головного освітлення знаходяться під високою напругою.
• Будьте дуже уважні і обережні при виконанні робіт близько ламп головного освітлення.
Існує ризик пошкодження. Лампи з великим номіналом можуть пошкодити патрон.
При заміні використовуйте тільки лампи належного типу, зазначеного в таблиці.

• Лампи повинні бути чистими. Переконайтеся, що на їх поверхні немає жиру, відбитків пальців і інших забруднень.

• Ніколи не торкайтеся до лампам руками. Використовуйте чисту тканину або папір.

• В автомобілі завжди бажано мати запасні лампи.

Існує ризик пошкодження фар головного освітлення внаслідок високих температур і подряпин.

• Не використовуйте решітки, що захищають від каменів, в місцях установки фар головного освітлення.
• Використовуйте тільки мильний розчин для очищення ламп. Ні в якому разі не використовуйте хімічні засоби для чищення та леткі сполуки.
• Щоб уникнути подряпин не тріть фари сухою або трошки зволоженою в воді тканиною.

Існує ризик пошкодження фар головного освітлення внаслідок впливу високих температур і появи подряпин.
• Не використовуйте решітки, що захищають від каменів, в місцях установки фар головного освещенія.Прімечаніе
Усередині ламп головного освітлення може накопичуватися конденсат при певній температурі повітря і вологості.
• Щоб забезпечити вентиляцію, не закривайте зазор між лампою головного освітлення і кузовом автомобіля.

ЗНЯТТЯ ФАР ГОЛОВНОГО ОСВІТЛЕННЯ

1. Вимкніть запалювання і витягніть ключ із замка запалювання.

2. Відкрийте капот.

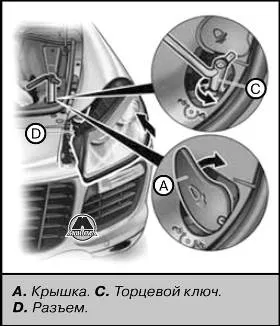

3. Перемістіть ковпак (А) вниз (напрямок переміщення вказано стрілкою).

4. Вийміть торцевої ключ з комплекту інструментів.

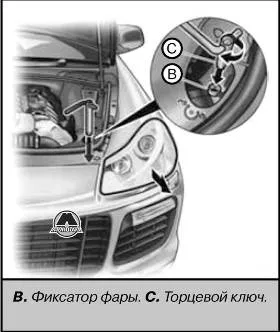

5. Встановіть торцевої ключ (С) в фіксатор фари (В) і поверніть ключ в напрямку, зазначеному на малюнку стрілкою.

6. Вийміть фару з крила і тримайте її на відстані приблизно 10 см.

7. Натисніть на затискач роз'єму (D) і від'єднайте роз'єм.

8. Повністю витягніть фару.

1. Встановіть фари в направляючі, підключіть роз'єм (D) і помістіть фару в крило.

2. Натисніть на фару і одночасно поверніть торцевої ключ в напрямку стрілки на малюнку. Ви повинні почути і відчути фіксацію фари головного освітлення.

3. Переконайтеся, що фара надійно закріплена на місці.

4. Приберіть торцевої ключ в комплект інструментів.

5. Встановіть на місце кришку (А) і опустіть її.

6. Закрийте кришку.

Біксенонові фари ГОЛОВНОГО ОСВІТЛЕННЯ З ДОДАТКОВИМ ОСВІТЛЕННЯМ при повороті

Заміна газорозрядних ламп ближнього / дальнього світла / активного додаткового освітлення при повороті

1. Натисніть на обидва фіксатори (А) і зніміть кришку.

2. Поверніть лампу проти годинникової стрілки і витягніть її.

3. Натисніть фіксатор на роз'ємі і від'єднайте роз'єм.

4. Підключіть роз'єм до нової лампі.

5. Встановіть лампу і поверніть її за годинниковою стрілкою. Переконайтеся, що лампа встановлена ​​належним чином.

6. Встановіть кришку. Обидва фіксатора повинні бути надійно закріплені.

7. Встановіть фару в зборі на місце.

8. Перевірте роботу лампи.

9. Закрийте капот.

ЗАМІНА ЛАМПИ допоміжного ДАЛЕКОГО СВІТЛА

2. Поверніть патрон (В) лампи проти годинникової стрілки і витягніть його.

3. Вийміть пошкоджену лампу і замініть її.

4. Встановіть лампу в початкове положення і поверніть за годинниковою стрілкою. Переконайтеся, що лампа встановлена ​​належним чином.

5. Встановіть кришку на місце. Обидва фіксатора повинні бути закріплені.

6. Встановіть на місце фару в зборі.

7. Перевірте роботу фари.

8. Закрийте капот.

ЗАМІНА ЛАМПИ ДОДАТКОВОГО АКТИВНОГО ОСВІТЛЕННЯ при повороті

3. Зніміть фіксацію обох затискачів на роз'ємі і від'єднайте роз'єм від патрона лампи.

4. Вийміть пошкоджену лампу і замініть її. Переконайтеся, що нова лампа встановлена ​​належним чином.

ЗАМІНА ЛАМП покажчиками повороту

1. Відкрийте кришку.

2. Вийміть фару головного освітлення в зборі.

3. Поверніть патрон лампи (А) проти годинникової стрілки і витягніть його.

4. Замініть несправну лампу (швидкороз'ємне з'єднання).

5. Встановіть патрон в початкове положення і поверніть його за годинниковою стрілкою. Переконайтеся, що лампа встановлена ​​належним чином.

6. Перевірте роботу фари.

7. Закрийте кришку.

Через особливості дизайну потрібно докласти певних зусиль, щоб зняти задні ліхтарі.

Якщо ви сумніваєтеся в тому, що зможете виконати заміну ламп самостійно, зверніться до офіційного дилера Porsche.

1. Увімкніть запалювання.

2. Відкрийте двері багажного відділення.

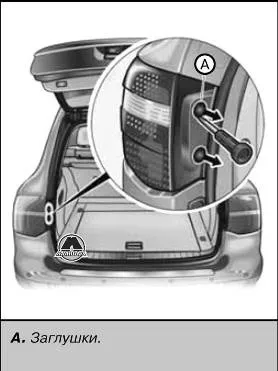

3. Зніміть дві заглушки (А) за допомогою викрутки.

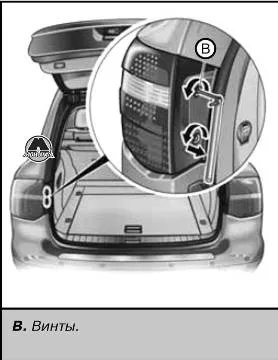

4. Відверніть два гвинти (В) за допомогою торцевого ключа, який знаходиться в комплекті інструментів.

5. Вийміть корпус лампи в напрямку, зазначеному на малюнку стрілкою.

6. Натисніть фіксатор на роз'ємі (D) і витягніть роз'єм.

1. Підключіть роз'єм (D), натисніть на нього, поки він не зафіксується належним чином (напрямок вказано стрілкою на малюнку).

2. Встановіть кульової палець (С) заднього ліхтаря в фіксатор (Е) і встановіть задній ліхтар в кузов автомобіля (напрямок вказано стрілкою на малюнку).

3. Укрутите гвинти кріплення (В).

4. Встановіть заглушки (А).

Регулювання фар необхідно виконувати на автомобілі, готовому до початку руху. Паливний бак повинен бути повний.

На водійському сидінні повинен сидіти людина вагою приблизно 75 кг (або перебувати вантаж такої ж ваги). Тиск повітря в шинах повинен відповідати нормі. Після виконання всіх налаштувань автомобіль повинен проїхати кілька метрів, щоб підвіска налаштувалася на необхідний рівень.

Для перевірки висоти фар головного освітлення необхідно, щоб світло падало на вертикальну стіну на відстані приблизно 7,5 м. Пучок світла повинен розташовуватися на висоті нижче горизонтальної лінії приблизно на 7,5 см.

Горизонтальна регулювання фар головного освітлення повинна здійснюватися кваліфікованими фахівцями з використанням спеціального оптичного обладнання.

Автомобіль повинен перебувати на плоскій горизонтальній поверхні при регулюванні фар головного освітлення.
