Типи і конструкції дахів - особливості монтажу

Від конструкції даху багато в чому залежить і вибір матеріалів для покрівлі. Давайте розглянемо основні типи дахів і деякі їх окремі елементи. Дахи поділяють на плоскі і скатні. Дахи плоского типу використовуються для будівництва господарських будівель (сараїв, лазень та інших). Житлові ж будинку все частіше покриваються скатними дахами. Похилі даху можна розділити на горищні і безгорищних. Як правило, горищні дахи не потребують теплової ізоляції. Дахи безчердачною типу можуть бути теплими (розташовуватися над опалювальними) або холодними (над приміщеннями, що не опалюються).

Горище може бути використаний як додаткове приміщення для господарських цілей. Він сприяє кращій вентиляції будинку, якщо є пічне опалення, то на горищі розташовується димова труба. Все частіше в горищному приміщенні багато умільці влаштовують мансарди.

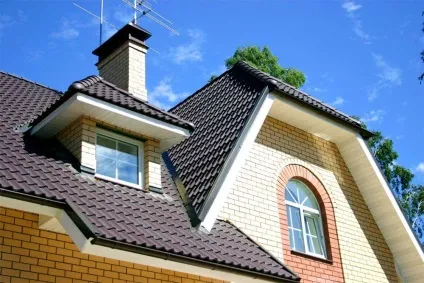

Види скатних дахів

• односхилі, їх опорою є дві зовнішні стіни, у яких різна висота;
• подвійні, опорою для них служать дві зовнішні стіни, у яких рівна висота;

полувальмовиє (або подвійні), верхні частини торцевих стінок яких зрізані в формі трикутника (його ще називають вальм);

вальмовиє, торцеві схили такого даху мають форму скошених трикутників, а бічні трапецієподібні;

шатрові, чотири ската таких дахів зроблені у формі однакових трикутників, які сходяться в одній точці;

мансардні або ламані подвійні дахи, кожна площина їх - це два прямокутника, які з'єднуються між собою під тупим кутом.

Види скатних дахів

А - полога двосхилий;
Б - крута двухскатная;
В - вальмовая чотирьохскатний;
Г - односхилий;
Д - ламана (мансардний) двухскатная;
Е - шатрова чотирьохскатний;
Ж, З, І - полувальмовиє чотирьохскатні.

Найзручнішим і економічним варіантом вважаються односхилі даху, ухил яких не перевищує 5%. Внутрішній простір будівлі використовується максимально, при цьому вони можуть одночасно бути стелею в будівлях господарських (лазнях або сараях, гаражах та ін.), Де не потрібно сувора горизонтальність.

Якщо є необхідність використання горища для зберігання речей, сушки білизни або пристрої мансарди, то дах житлового будинку робиться ламаної або двосхилим.

Вальмові даху здатні краще, ніж інші, витримувати вітрові навантаження, але її зведення досить трудомістка, будівництво вимагає професійних навичок.

Роблячи вибір на користь того чи іншого типу даху, не забувайте враховувати не тільки експлуатаційні, але і декоративні характеристики. Наприклад, високий дах на одноповерховій будівлі буде не тільки надавати йому більш значний і привабливий вигляд, але і дозволить використовувати в своїх цілях додаткове горищне приміщення. Крім того, на крутих схилах даху сніг практично не затримується.

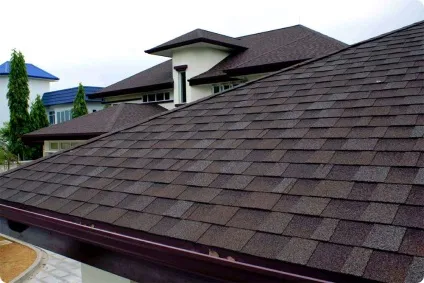

Основні елементи даху

До складу даху входять наступні елементи:

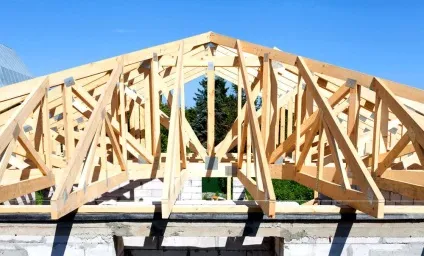

• несуча конструкція, яка створюється з крокв, дерев'яних балок або збірних ферм, до складу яких входить нижній і верхній пояс і грати з підкосів і скосів, що знаходиться між ними;
• підставу під покрівлю;
• теплоізоляційний і гідроізоляційний шар;
• власне покрівля.

Що стосується балочної конструкції даху, її доцільно використовувати при довжині прольоту менше 4,5 м, а ферми - близько 5-10 метрів.

Будучи складовим елементом даху, на крокви покладено дуже важлива функція: підтримувати обрешітку. Вони приймають на себе тиск снігу, вологи і вітру, все покрівлі. За конструкцією їх поділяють на наслонние і висячі. Похилі крокви використовують, якщо проліт даху (так називається відстань між опорами) не перевищує 6,5 метрів, а при наявності додаткової опори - 10-12 метрів.

Висячі крокви використовуються, якщо проліт даху не має додаткових опор і становить 7-12 метрів. Їх основна відмінність від наслонних в тому, що вони передають лише вертикальне тиск на мауерлат. Затягування нижнього пояса і кроквяні ноги - це головні складові висячих крокв.

1. кроквяна нога;
2. ригель;
3. горищне перекриття.

Залежно від того, з якого матеріалу побудований будинок, кроквяні ноги можна кріпити:

• за допомогою верхньої обв'язки в каркасних будинках з дерева;
• на верхні вінці в рубаних, дерев'яних і брущатих будівлях;
• на спеціальні опорні бруси, які також називають мауерлат в будівлях з каменю. При цьому мауерлат повинен бути толщіной15-16 см, сам він може бути частковим (бруси підкладають лише під кроквяну ногу) або цільним (проходити по всій довжині споруди).

Якщо у стропильних ніг є невелике перетин, то запобігти їх провисання можна, якщо використовувати решітки з підкосів, стійки і ригель. Підкоси і стійки можна виготовити з дощок, ширина яких 15 см, а товщина 2,5 см, або з дерев'яних пластин, випиляних з колоди діаметром не менше 13-14 см.

Під час установки кроквяна нога врубається в затяжку. Щоб кінець ноги не ковзав і не сколював затяжку, врубать її потрібно зубом, висота його повинна складати 1/3 від висоти затягування, шипом або з урахуванням обох способів. Крім того, затягування залишиться цілісною і не буде сколюватися, якщо крокви будуть встановлені на відстані приблизно 3-4 см від краю. Кроквяну ногу потрібно вмикати в кінець затягування, в свою чергу зуб відсунути якомога далі.

Щоб підсилити кріплення крокви, потрібен так званий подвійний зуб. Зуби можуть бути однакової висоти, але найчастіше їх підбирають так, щоб показники висоти першого дорівнювали 1/5 товщини затягування, а другого - 1/3. Щоб закріпити перший зуб, на затягуванні роблять упор, шип і вушко на крокві, а для другого - лише упор.

Щоб додатково закріпити крокви в затяжках, можна застосовувати болти або хомути. Болти використовують не так часто, оскільки вони можуть послабити перетин затягувань і кроквяних ніг.

Якщо підкоси з бабкою, вони з'єднуються з врубкой, при цьому гніздо робиться в бабці, а в підкосі вирубується шип. З'єднання такого типу в висячих кроквах потребує додаткових кріпленнях хомутами або болтами. Ригель з'єднується із кроквяними ногами врубкой сковороднем «в полдерева». Кріпиться таке з'єднання нагелем і болтом, а щоб надати йому велику міцність, ще й скобою.

Основні елементи затягування скріплюються між собою зубом, накладкою з металу і болтами. Затягування з'єднують з бабкою за допомогою хомута. Щоб стіни будівлі уберегти від атмосферної води, звис даху повинен мати довжину не менше 550 мм.

Крім того, що в затягуванні закріплюються кінці кроквяних ніг, їх ще додатково зачіпають за стіни будівлі за допомогою так званих скруток. У цьому випадку дах не буде пошкоджена при сильному вітрі. Скручування - це значний шматок товстого дроту, одним кінцем вона примотується до крокви, а іншим - до милиці, його вбивають в шов кам'яної або цегляної кладки на відстані 30-35 см від верхнього краю стіни, можна також до балки перекриття горища. Якщо будинок дерев'яний рубаний, то скрутку можна замінити залізної скобою, яка з'єднує крокви і другий вінець зрубу.

Залізобетонні кроквяні ноги в наслонних кроквах одним кінцем потрібно укласти на зовнішню стіну будівлі, а другим - на збірний прогін із залізобетону, який підтримується цегляними стовпчиками. Нижні кінці кроквяних ніг, які виступають за стіну, здатні нести карнизний звис покрівлі. Коли ви вибираєте матеріал для крокв, необхідно враховувати багато факторів: вага покрівлі, відстань між кроквами, довжину кроквяної ноги та інше.

Підстава під покрівлю

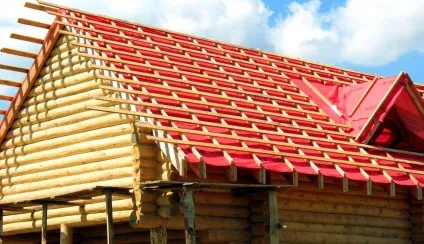

Підстава може бути зроблено з рулонних або штучних матеріалів у вигляді настилу чи риштування. Для виготовлення обрешітки будуть потрібні бруски дерева, а для настилу - не тільки бруски, а й дошки. Суцільний настил доцільно робити, якщо для покриття вибирають рулонний матеріал або азбестоцементні плитки. Для плиток дошки настилу викладаються одним шаром з невеликим проміжком, а для рулонного матеріалу - в два шари: робочий і захисний. Для захисного шару вибирають вузькі дошки, які повинні розташовуватися під кутом 45 градусів до робочого. Між двома настилами потрібно помістити протівоветровую рубероидную підкладку (руберойд марки РПП-350 або РПП-300).

Решетування потрібно в тих випадках, коли покрівля буде покриватися листової сталлю, черепицею, деревом або хвилястими азбестоцементними листами ВО (або шифером).

Виготовляючи підставу, потрібно дотримуватися двох нехитрих правил: кожен елемент повинен бути надійно прикріплений до опорних конструкцій, а їх стики перебувати в розбіг над кроквами.

Крім того, задану відстань між брусками або дошками має бути чітко дотримано по всій поверхні основи. Найбільш широкі розташовують у карниза, коника або під стиками матеріалу для покрівлі, а самі товсті (на 15-35 мм товщі інших) - поблизу карниза. Під разжелобка основа повинна мати ширину не менше 750-800 мм, а під звисом карниза з настінними жолобами підставу має дорівнювати ширині схилу. На ребрах покрівлі і в ковзанах дерев'яні бруски потрібно встановлювати на ребро.

Покрівля - це верхнє покриття даху, яке забезпечує захист від опадів всіх конструктивних елементів споруди і відводить воду на землю. Ось чому одним з основних вимог, які пред'являються до покрівлі, вважається водонепроникність. Покрівля може бути зроблена з різних будівельних матеріалів, азбестоцементних або сталевих листів, рулонних і місцевих (глінокамишових і глиносолом'яних) матеріалів.

Що стосується конструкції, то дахове покриття може складатися з:

• скатів (похилих поверхонь);
• похилих ребер;
• коника (горизонтальних ребер).

Ендови і разжелобки - це назва місць перетинів під входять кутом, а карнизні і фронтонні свеси - це краю покрівлі, які виходять за межі будівлі горизонтально або під нахилом. У настінних желобках збирається атмосферна вода зі схилів даху, потім вона потрапляє в водоприймальні воронки, а вже після в водостічні труби і зливову каналізацію.

Укладати складові покрівлі можна як в поперечному, так і в поздовжньому напрямку, поєднуючи їх внахлестку (більшість покриттів) або в замок (листи покрівельної сталі).

По конструкції покрівлі поділяють на:

• одношарові (складаються з листів ВО, стали, азбестоцементних плиток і фальцевой черепиці);
• багатошарові (рулонні матеріали, тес, гонт, стружка, плоска стрічкова черепиця).

У багатошарових покрівлях кількість шарів буде коливатися від 2 до 5, це залежить від матеріалу, з яким ви віддали перевагу. Така покрівля досить трудомістка і менш економічна. Якщо в багатошарової покрівлі кожен шар лежить в поперечному напрямку, він неодмінно повинен перекривати стики елементів шару, що лежить нижче. Якщо ж його кладуть в поздовжньому напрямку, він повинен покрити нижчележачий шар з напуском, встановленим ГОСТ.

ухил покрівлі

Роль ухилу покрівлі дуже велика, адже він сприяє видаленню атмосферних опадів з даху. Його виражають у відсотках або градусах. В основному при будівництві будинків покрівлі роблять пологими, скати мають однаковий ухил.

Від ухилу покрівлі, яким ви віддасте перевагу, буде залежати і матеріал для покриття, і тип відведення дощової води з даху. Водовідвід буває організованим (внутрішнім або зовнішнім) і неорганізованим (зовнішнім).

До складу внутрішнього організованого водовідводу входить стояк, водоприймальна воронка, відвідна труба і випуск. Використовувати цю конструкцію можна у всіх кліматичних областях.

До складу зовнішнього організованого водовідводу входять ринви і зовнішні водостічні труби. Його можна використовувати в кліматичних областях, де зовні в водостічних трубах вода майже не замерзає.

Якщо водостік неорганізований, то вода буде стікати по всій довжині нижнього краю ската, ніяких додаткових пристосувань не потрібно. Цей тип водостоку показаний для кліматичних областей, де кількість опадів незначна.

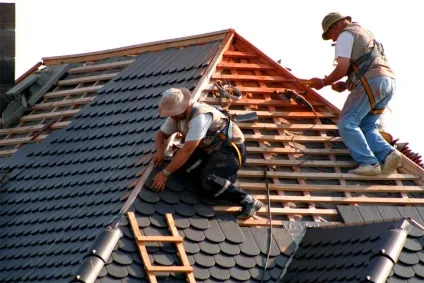

Покрівельні роботи

Всі покрівельні роботи можуть бути розділені на 3 основні групи:

• Заготівельні. В цей етап входить відбір, сортування або очищення, розкроювання рулонних матеріалів. З листової сталі виготовляються покрівельні елементи, розрізають шифер, готують мастики.
• Підготовчі. Повністю готується основу під покрівлю.

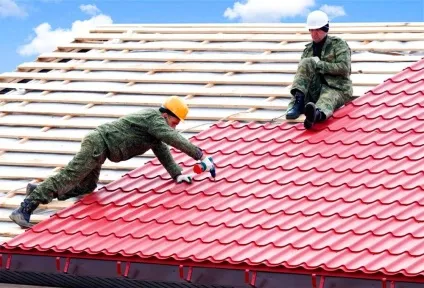

• Основні. Проводиться укладання покрівельних матеріалів, їх кріплення до основи, догляд за ними після завершення монтажу.

Ендови і водовідвідна система

Найбільш уразливими елементами на покрівлі вважаються ендови, які утворюють вхідний кут, в будь-який час року в них накопичуються атмосферні опади. Ось чому до пристрою даного елемента покрівлі потрібно підійти з усією відповідальністю. Єндова є лоток, що має ширину не менше 300 мм, зроблений з дощок, товщина яких 25 мм. Його покривають оцинкованої, покрівельної або чорної пофарбованої сталлю, щоб кінці її заходили під покрівлю на 200 мм з усіх боків.

Димова труба також оточується коміром з покрівельної сталі. З боку коника лист зі сталі потрібно підвести під покрівлю, а від карниза поверх покрівлі, в результаті виходить свого роду фартух. Поруч з трубою лист потрібно підвести під цегляну кладку. За вимогами пожежної безпеки, дахове покриття і лати повинні знаходитися не менше, ніж в 140 мм від труби, а всі елементи з дерева - не менше, ніж 400-500 мм.

Вибираючи ринви, варто віддати перевагу діаметру 100-140 мм, їх розташовують не менш ніж в 120 мм від стіни. Якщо покрівля покрита черепицею або азбестоцементними листами, то для відводу води знадобляться водостічні труби. Їх основою є покрівельна сталь, підвішують їх з ухилом 2-3 градуса по відношенню до кутів споруди.

Тим же покрівельним матеріалом покриваються і слухові вікна. Ретельно розділяйте місця з'єднання вікон і ската даху.
