Типи газових пальників

Газовим пальником називається пристрій, що забезпечує стійке спалювання газоподібного палива і регулювання процесу горіння.

Основні функції пальників:

· Подача газу і повітря до фронту горіння;

· Стабілізація фронту полум'я;

· Забезпечення необхідної інтенсивності процесу горіння газу.

Типи газових пальників

1.Діффузіонние пальника.

2.Інжекціонние середнього і низького тиску.

3.Кінетіческіе - з примусовою подачею повітря низького і середнього тиску.

4.Комбінірованние газомазутові пальника низького і середнього тиску.

Всі пальники повинні пройти державні випробування в спеціальних випробувальних центрах і мати «Сертифікат відповідності українським стандартам»

(Випробування: Шахти, Ростовської області, Свердловська область: «Уральський випробувальний центр пальників».

Дифузійна пальник. Дифузія - процес самовільного проникнення однієї речовини в іншу.

У дифузійних пальниках весь, необхідний для згоряння газу повітря - вторинний. Дифузійні пальники практично ніде не застосовуються. Дифузійна пальник являє собою трубу з отворами для виходу газу, відстань між отворами визначається з урахуванням поширення полум'я від одного отвору до іншого. У таку пальник подається чистий газ без домішки повітря. Пальники малопотужні, вимагають великий обсяг топкового простору або подачу повітря в топку вентилятором.

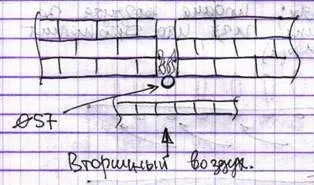

У промисловості на старих заводах застосовується подовий-щілинна диффузионная пальник, що представляє собою трубуÆ57мм з висвердленими на ній в 2 ряди отворами.

До переваг дифузійних пальників можна віднести простоту конструкції і стійке полум'я.

Инжекционная горелка.Подсос повітря за рахунок розрядження, створюваного струменем спливав газу, називається інжекцією, або підсмоктування повітря здійснюється за рахунок енергії струменя газу. Інжекційні пальники бувають з неповною (50 ... 60%) инжекцией повітря і повної инжекцией.

В інжекційних пальниках в горінні бере участь повітря первинний (50 ... 60%) і вторинний з обсягу топки. Пальники ці називаються ще саморегулюючими (тобто чим більше подача газу, тим більше засмоктується повітря).

Недоліки цих пальників: потребують стабілізації полум'я від відриву і проскакування. Горіння - з шумом при роботі.

Переваги пальників: простота конструкції, надійність в роботі, можливість повного спалювання газу, можливість роботи на низьких і середніх тисках, подача повітря за рахунок енергії струменя газу, що економить електричну енергію (вентилятора).

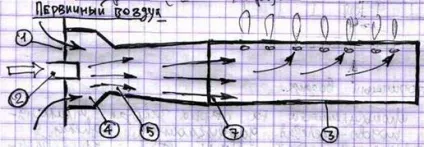

Основними частинами інжекційних пальників є:

· Регулятор первинного повітря (1);

Регулятор первинного повітря являє собою обертовий диск, шайбу або заслінку, за допомогою яких регулюється подача первинного повітря.

Сопло служить для перетворення потенційної енергії тиску газу - в кінетичну (швидкісну), тобто для додання газовому струмені такій швидкості, яка забезпечувала б необхідний потік повітря.

Змішувач пальника складається з 3-х частин:

В інжекторі створюється розрідження і створюється підсмоктування первинного повітря.

Найвужча частина пальника - конфузор. в якому відбувається вирівнювання газо-повітряної суміші.

У дифузорі відбувається остаточне перемішування газоповітряної суміші і збільшення її тиску за рахунок зниження швидкості.

Пальник з примусовою подачею повітря. Це кінетична або двухпроводная пальник. Повітря для згоряння газу подається в пальник примусово вентилятором 100%, тобто все повітря первинний. Пальник ефективна, великої потужності. не вимагає великого топкового простору. Працює на низькому і середньому тиску газу, потребує стабілізації полум'я від відриву і проскакування.

У пальнику є завихритель повітря, призначений для повного перемішування газу з повітрям всередині пальника.

У пальника є керамічний тунель, який виконує функції стабілізатора.

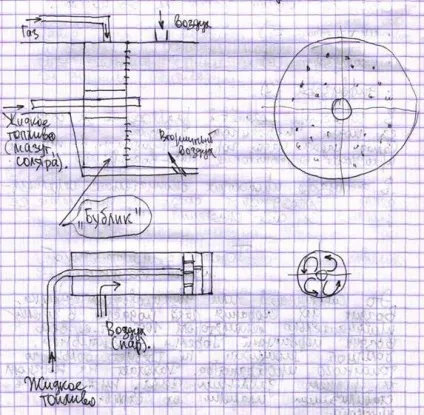

Комбіновані газомазутові горелкі.У цих пальників крім газової частини є форсунка для розпилювання рідкого палива. Одночасне спалювання газу і рідкого палива дозволяється короткочасно при переході з одного виду палива на інший.

Форсунка являє собою конструкцію типу труба в трубі. По центральній трубі подається рідке паливо, по межкольцевие простору подається розпилюють повітря або пар.

Потужність - це відношення роботи, виконаної за певний проміжок часу до тривалості цього проміжку.

Конфузор - це поступове звуження труби.

Горіння - складний фізико-хімічний процес взаємодії горючої речовини і окислювача, що характеризується самоускоряющіхся перетворенням і супроводжується виділенням великої кількості тепла і світла.
