Тест ДБЖ АРС BACK-UPS RS 800

Ім'я компанії АРС навіть підсвідомо у багатьох користувачів ув'язується з поняттям "джерело безперебійного живлення". Можливо, це пов'язано з тим фактом, що виробник має досить давню історію, і одними з перших ДБЖ на нашому ринку були якраз АРС. Ці джерела традиційно відрізняються досить високою ціною в порівнянні з іншими брендами, але і якість їх на порядок вище. Компанія намагається постачати для кінцевого споживача закінчений продукт, який грамотно реалізований як в "залізі", так і в програмній частині. Спектр продукції АРС дуже широкий, починаючи від скромних домашніх виробів і закінчуючи просунутими енергоустановками для серверних станцій. Ми ж, слідуючи своїй концепції, намагаємося розповідати в основному про бюджетні рішеннях, призначених для звичайних людей. Сьогодні мова піде про модель BACK-UPS RS 800VA. Даний бесперебойник призначений для протекції одного домашнього або офісного комп'ютера. З одного боку, рішення повністю класичне, але з іншого - не обійшлося без приємних, можна сказати, унікальних додатків. Яких? Новомосковський в огляді про все по порядку.

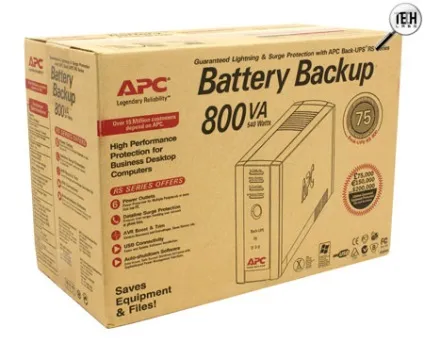

ДБЖ поставляється у звичайній сірій картонній коробці. Однак тут найбільш важливий не вигляд коробки, а якість упаковки, з яким проблем не виникає. Всередині можна виявити:

Здавалося б, все є, але де ж шнур для підключення джерела до мережі? Його нема. Не зрозуміло ... Також не зовсім зрозуміла логіка реалізації кабелю: з одного боку, знаходиться звичайний USB-роз'єм, з іншого - обжатий мережевий коннектор RJ-45. Не ясно, чому виробник не використовує стандартний USB-шнурок. По-перше, якщо втратиш такий кабель, то знайти заміну стане просто не реально. Доведеться робити з'єднувач самому, а, не знаючи терморегулятори, це не зовсім просте завдання. По-друге, недосвідчений користувач запросто може переплутати роз'єми і включити інтерфейсний кабель в роз'єм протекції мережі. Підписи, звичайно, є, але навіщо ці зайві "заморочки"?

Зовнішній вигляд і конструкція

Ззаду можна побачити один вхідний роз'єм для підключення до мережі і шість вихідних. Два з шести роз'ємів є звичайними розетки дублювання напруги, оснащені додатковими фільтрами. Фільтри призначені для захисту обладнання від імпульсних і високочастотних перешкод. Решта чотири роз'єми є повноцінними виходами, напруга на яких не пропадає при відключенні мережевого.

Батарейна збірка RBC32 може бути легко замінена безпосередньо користувачем, так як приєднується до плати за допомогою роз'єму. Для доступу до неї досить відкрити пластикову засувку в нижній частині конструкції.

Дотримуючись найкращим традиціям, виробник навіть при відносно невисокій потужності 800 ВА застосовує відразу два свинцево-кислотних акумулятора з загущених електролітом СР 1270 виробництва одного з провідних китайських заводів повного циклу Shenzhen Center Power Tech. Co. Ltd. Дві батареї з'єднані послідовно, створюючи при цьому напруга джерела близько 24 В. Ємність становить 7 А-ч, максимальний зарядний струм - 2.8 А. Виробник рекомендує робити заміну раз в 1 ... 3 роки в залежності від інтенсивності використання, хоча це, швидше за все, необхідність, а не рекомендація. З технічної точки зору, все реалізовано правильно, але все ж негативним моментом можна вважати розміщення однієї з батарей "догори ногами".

Відкриваємо корпус і починаємо детальне вивчення схемотехніки. Основні компоненти змонтовані на одній платі без додаткових вставок, монтаж якісний. Силові транзистори інвертора посаджені на непогані радіатори з хорошим притиском до металевих пластин. Частина протекції мережі винесена на окрему плату. Відразу видно, що це не проста бутафорія, як це буває в переважній більшості випадків. На хустці видно велику кількість захисних стабілітронів і навіть один розрядник.

Трансформатор автоматичної системи регулювання напруги знаходиться поруч з платою, для комутації обмоток застосовані стандартні реле з струмом перемикання до семи ампер. Управління всіма процесорами покладено на інтегральний мікроконтролер. Основні ланцюга з'єднуються між собою проводами, які зібрані в пучки. Між розетками харчування розведено за допомогою металевих шинок. З одного боку, схемотехніка стандартна, з іншого - ми бачимо сучасне рішення, виконане з дотриманням всіх необхідних правил.

У комплекті з ДБЖ поставляється відразу два диска з програмним забезпеченням. На одному з них міститься докладна документація на всю серію в цілому, на другому - утиліта для управління і моніторингу PowerChute Personal Edition версії 2.0. Софт без проблем інсталювати на ПК під управлінням операційної системи Windows XP. Під час тестування він працював коректно, ніяких нарікань немає. Та й функціонал програми, відверто кажучи, не підкачав.

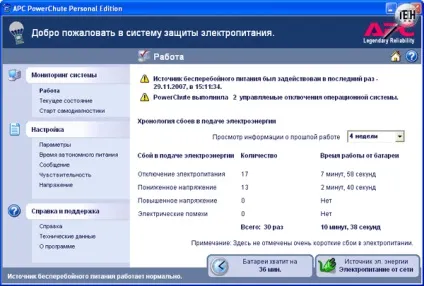

Так ведеться повна хронологія всіх процесів. Можна подивитися, скільки разів ДБЖ переключався на батареї або включав системи AVR, таким чином, побічно можна сказати про якість харчування в конкретній місцевості.

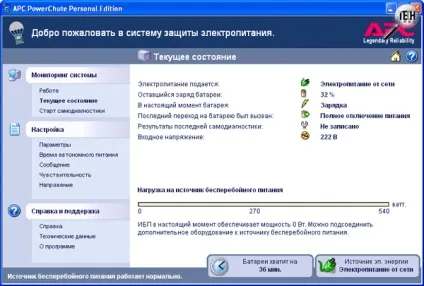

В меню поточного стану можна спостерігати за ступенем зарядки батареї, рівнем вхідного напруги, а також потужності навантаження, яка приєднана до виходу.

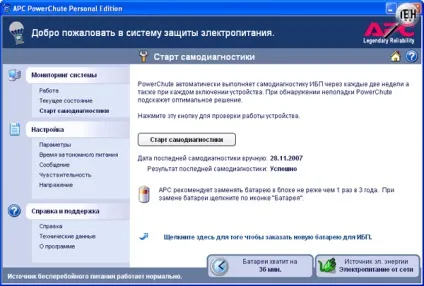

Є можливість твори самодіагностики зі збереженням запису про неї. Також при заміні АКБ не зайвим буде зробити відповідну позначку в драйвері.

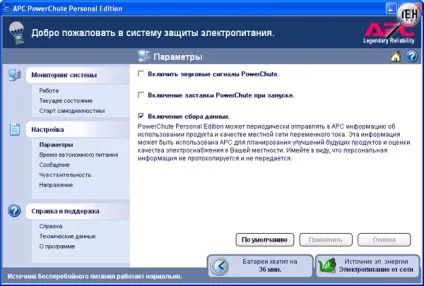

При бажанні програму можна злегка конфігурувати, подстроив її під конкретного користувача.

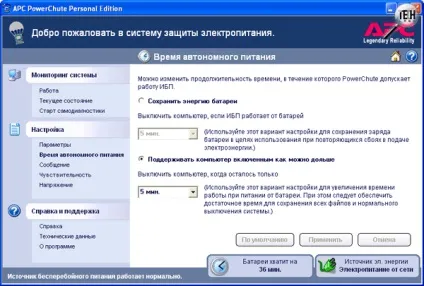

Є досить цікава функція завдання логіки роботи при відключенні харчування. Джерело можна налаштувати на максимальну віддачу (ПК буде вимкнений автоматично при розрахунковому часу роботи менш 5 хвилин) або ж відразу для економії заряду АКБ. Для чого зроблено останнім, трохи не ясно, адже енергія для того і призначена, щоб підтримувати працездатність машини.

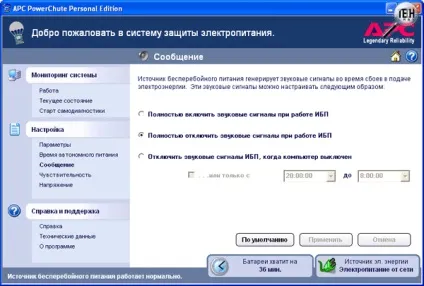

В наявності є просто приголомшлива функція відключення звукових сигналів. Для повсякденної роботи це не важливо, але ось в процесі тестування це просто необхідно, так як докучливі звуки здорово дратують. Можна створити профіль відключення звуків в певному часовому інтервалі.

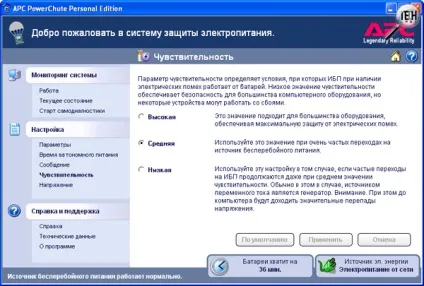

Регулювання чутливості входу в відповідному меню доцільна для підстроювання ДБЖ під конкретний тип мережі. За умовчанням вибраний середній рівень.

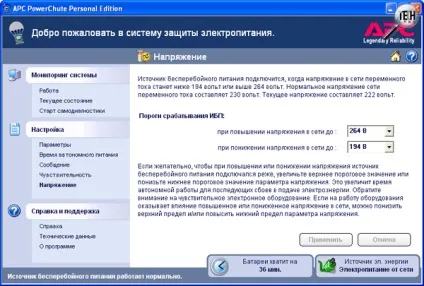

Отже, софт досить грамотний і завжди готовий допомогти. Особливо сподобалася можливість мануального завдання порогів спрацьовування AVR, не сподобалося тільки відсутність можливості подачі повідомлення по локальній мережі для адміністратора про пропажі напруги, та й взагалі повна відсутність втратити зв'язок із мережею.
