Термостатичний клапан для теплої підлоги особливості, види, плюси і мінуси
Серед регулюючих систем теплих підлог зустрічається такий пристрій, як термостатичний клапан для теплої підлоги. У статті представлена складна на вигляд конструкція приладу, особливості його роботи і вигода від його установки в систему опалення.
конструкція приладу
Система нагрівального статі використовує триходові термостатичні вентилі для того, щоб змішувати водні потоки. При цьому вентиль забезпечує потрапляння в систему трубопроводу статі водного потоку нормальної температури, так як назад через колектор надходить вже захолола вода, а клапан забезпечує врегулювання температури.

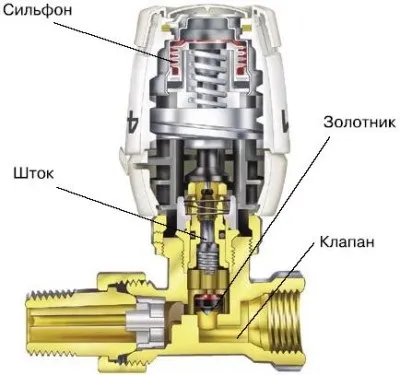

Корпус вентиля складається з трьох патрубків, по двох з яких подаються змішуються потоки води, а перпендикулярний їм третій забезпечує регулювання температури шляхом постійного зміщення чутливого елемента пристрою з латуні.
Також на штоку вентиля знаходиться термоголовка, яка при охолодженні повітря повертає буксу, регулюючи тим самим нагрів води на виході. Температуру в активному блоці термоголовки зчитує спеціальний датчик, після чого завдяки системі капілярів передається сигнал приводу приладу.
Зверніть увагу! Теромоголовка повинна бути встановлена виключно горизонтально.
види термоелементів
Найчастіше в основі термовентілем для теплої підлоги лежить гофрований сильфон. Усередині цієї ємності розташовується газ, що реагує на зміни теплоти повітря. Деформуючись сильфон впливає на шток букси, який в залежності від ситуації регулює надходження гарячої води.
Крім газових термоклапаном також бувають парафінові вентилі і рідинні. Незважаючи на цінову привабливість для пристроїв характерна значна інертність, так як вони набагато повільніше помічають зміна температури.
Іноді застосовується також вентиль з виносним балоном, який з'єднується з гофрованим сильфоном. Принцип роботи з використанням додаткового пристрою не змінюється.
