Терморегулятор для теплої підлоги підключення, інструкція

Різні терморегулятори для теплої підлоги виконують управління та регулювання обігрівом, забезпечуючи найбільш оптимальну температуру в приміщенні. Тільки за допомогою терморегулятора можна включити, налаштувати або вимкнути систему теплих підлог.

Загальні відомості

Відомо, що теплі підлоги можуть бути водяними, електричними і інфрачервоними. І одним з елементів цих систем є терморегулятор (або термостат), що дозволяє регулювати весь процес обігріву підлоги.

Управління терморегулятором може бути програмованим (автоматизують систему) або електричним. Задавати потрібну температуру нагрівання дозволяє вбудований годинний датчик. Він же управляє включенням і вимиканням системи.

Терморегулятор може встановлюватися в монтажну коробку на стіні або накладним способом. Підключення терморегулятора теплої підлоги виконується в звичайну електричну мережу. У випадку з використанням системи теплої підлоги у вологих приміщеннях, терморегулятор виноситься за їх межі.

Функції терморегуляторів:

вмикання і вимикання системи;
функції підтримки тепла;
автоматичний підігрів до потрібної температури до певного часу;
функції економії енергії;
функції контролю електроенергії та інші.

Як вибрати терморегулятор?

При виборі терморегулятора варто враховувати, що він не тільки повинен включати і вимикати систему теплої підлоги. але і забезпечувати необхідну температуру, а також відповідати комутованій потужності системи. У більшості випадків гранична потужність побутових варіантів терморегуляторів становить 3 кВт.

Немає необхідності для теплої підлоги використовувати терморегулятор з датчиками показань температури повітря в приміщенні. Ці дані можуть спотворюватися багатьох факторів, наприклад, протягом, потоками повітря від інших приладів та ін.

Щоб невеликих приміщень краще не використовувати програмований термостат, так як нагрів такого приміщення може знадобитися в будь-яку хвилину і дуже швидко.

Програмовані моделі більше личать для великих за площею приміщень. Їх сумарна встановлена потужність може становити до 3 і більше кВт. В цьому випадку прилад окупиться за короткий час.

Найпопулярнішими вважаються електронні побутові термостати з датчиками підлоги. Вони відрізняються доступністю за ціною, простотою у використанні, а також високою надійністю.

Класифікації терморегуляторів:

Класифікація за потужністю.

Це один з найважливіших параметрів для вибору термостата. У приладі вказується номінальна потужність теплої підлоги, на яку розрахований даний терморегулятор.

Схема підключення терморегулятора

Буває, що теплі підлоги використовуються на дуже великої площі, що перевищує можливості найпотужніших терморегуляторів. У таких випадках або доводиться ділити приміщення на зони з використанням для кожної окремої термостата, або використовувати додатковий вид обладнання: магнітний пускач. Цей прилад захищає термостат від перевантажень. Він не входить до комплекту.

На кшталт монтажу.

Тип монтажу терморегулятора для теплої підлоги визначається по виду приладів: накладні або вбудовані терморегулятори. Вбудовані моделі вимагають виконання отворів в стіні. Накладні встановлюються в спеціальний монтажний короб, який кріпиться до стіни. Виконати монтаж терморегулятора можна по схемі, що додається.

За типом управління системою.

Є варіанти терморегуляторів для підлоги з вже вбудованими датчиками, які регулюють температуру повітря. Деякі терморегулятори забезпечені виносним датчиком температури. Також терморегулятори можуть обидва варіанти датчиків: виносні та вбудовані.

П про функціональними можливостями.

У цій класифікації термостати можуть бути програмованими і непрограмовані. Дуже зручні функції програмованих терморегуляторів, здатні ставити режим роботи теплої підлоги на кілька днів. Непрограмовані моделі більш прості в управлінні і доступні за ціною. Але деякі з цих моделей можуть мати таймер зворотного відліку, тобто часу, коли обігрів підлоги повинен відключитися.

За зовнішнім виглядом терморегулятора.

Найрізноманітніші форми, види, забарвлення і моделі терморегуляторів доступні в магазинах. Можна вибрати найбільш підходящі до вашого інтер'єру.

Робота терморегулятора

Терморегулятор для теплої підлоги на радіоканалі

Як правило, до будь-якої моделі додається інструкція та схема підключення терморегулятора теплої підлоги. У загальних рисах інструкція по роботі приладу виглядає наступним чином.

Підготовка до роботи.

виконання зовнішнього і внутрішнього огляду на предмет виявлення наявності або відсутності сторонні предмети або сміття на обладнанні;
перевірка надійності кріплень і з'єднань системи;
перевірка правильності виконаного підключення термопари, а також підключення навантаження.

управління

харчування включається після підключення термостата до мережі і натискання кнопки «0»;
регулювання температури проводиться кнопками «^» і «v» (в більшості моделей). Показання відображаються на індикаторі;
також задається необхідна температура нагріву;
при наборі температури горить індикатор «Set»;
при досягненні заданої температури загоряється індикатор «Run»;
відключення від мережі виконується кнопкою «ON / OFF».

Важлива умова: монтаж терморегулятора для теплої підлоги своїми руками необхідно виконувати тільки при відключеному електроживленні. Це допоможе уникнути ураження електричним струмом.

Заздалегідь кріпиться на стіні монтажна коробка або виконується поглиблення.
Термостат встановлюється в підготовлене поглиблення або монтується в короб.
Температурний датчик полягає в гофровану трубку діаметром 16 мм. Він повинен знаходитися між лініями вигину кабелю або під інфрачервоною плівкою.
Закінчення трубки з термодатчиком необхідно щільно заглушити, щоб не потрапляла волога.

Установка терморегулятора для водяної теплої підлоги дещо відрізняється від електричного. У більшості випадків трубопровід просто підключається до опалювальної системи і ніяк не регулюється.

Щоб не допускати при його експлуатації перевитрати електроенергії, рекомендується підключити терморегулятор для теплої підлоги.

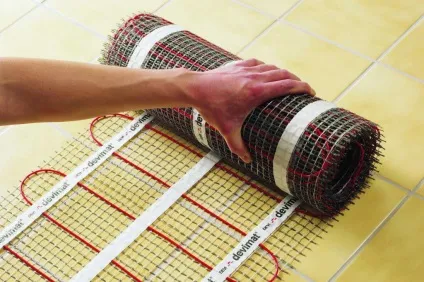

Елементи електромережі для теплої підлоги наступні: нагрівальний мат, терморегулятор, термодатчик, пристрій захисного відключення.

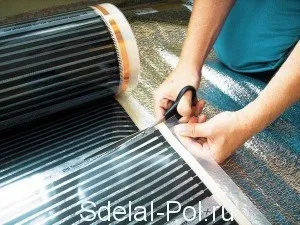

терморегулятор для інфрачервоного теплої підлоги. Техніка укладання теплого плівкового підлоги під ламінат. Нагрівальна плівка призначена для укладання під панелями ламінованого статі (ламінату).

Підключення інфрачервоної теплої підлоги (нагрівальних смуг) виконують паралельно мідними багатожильними проводами з перетином не менше 1,5 мм.кв. Для того, щоб автоматика терморегулятора теплої підлоги спрацьовувала.

Регулювання температури теплого водяного статі може здійснюватися спеціальним пристроєм, який називається терморегулятор для водяної теплої підлоги.
