Термопара для газового котла пристрій, типи, ремонт своїми руками
Застосування газу для опалення приватного будинку або котеджу дуже зручно і економічно вигідно. Однак цей вид палива таїть в собі серйозну загрозу. Якщо з якої-небудь причини пальник раптом згасне і подача газу не буде вчасно перекрита, утворюється витік і це може обернутися серйозними неприємностями і поставити під загрозу життя людей, що знаходяться в приміщенні. Для того, щоб негайно перекрити газ якщо полум'я раптово згасло і використовується термопара для газового котла.
У цій статті ми розповімо про те, що таке термопара, навіщо вона потрібна і як працює, розглянемо основні види і найбільш поширені несправності пов'язані з цими пристроями, а також методику їх усунення.
Пристрій, принцип роботи та основні типи
Термопара це класичний термоелектричний перетворювач, який використовується для вимірювання температури, в різних галузях промисловості, науки, медицини, а також в автоматичних системах управління і контролю газових котлів, плит та колонок.
Влаштована вона дуже просто і легко може бути виготовлена самостійно. Два провідника з різних матеріалів з'єднуються в кільце. Одне з місць з'єднання поміщається в зону вимірювання, а друге підключаються до вимірювального приладу або перетворювальної пристрою.
Принцип дії термопари заснований на термоелектричному ефекті або як його ще називають ефекті Зеєбека. Воно полягає в тому, що на стику двох з'єднаних в кільце провідників з різних металів з'являється напруга. Якщо температура місць спайки однакова - різниця потенціалів нульова. Але варто один із спаїв помістити в область з більш високою або більш низькою температурою, з'являється напруга відмінне від нуля і пропорційне різниці температур. Коефіцієнт пропорційності різний для різних металів і називається коефіцієнтом термо-ЕРС.
Основні матеріали для виготовлення термопар - благородні і неблагородні метали. Більшість сплавів з них мають досить екзотичні назви, які дуже популярні в укладачів різних кросвордів і сканвордів. Залежно від того які пари металів використовуються при виготовленні, термопари діляться на кілька типів. Нижче наведена таблиця з їх основними видами, позначеннями і характеристиками:
У системах автоматики газових колонок, плит та котлів зазвичай використовуються термопари ТХА з хромель-алюмелю (тип K), ТХК з хромель-Копель (тип L), ТЖК з заліза і константана (тип J). Датчики виконані зі сплаву благородних металів призначені для високих температур і в основному знаходять застосування в ливарному виробництві та іншої важкої промисловості.
Деякі моделі працюють на твердому паливі, наприклад такі як твердопаливний котел опалення «Lemax» Forward можуть комплектуватися газовими пальниками, в яких для захисту від витоків газу застосовуються термопари.
Повернутися до списку
Термопара в системі газового контролю (газ-контроль)
Якщо ви вирішили встановити в своєму заміському будинку твердопаливний котел. вам не треба піклуватися про те, що буде якщо вогонь раптом згасне. Однак коли ви використовуєте газове обладнання, вам необхідна незалежна автоматика, здатна максимально швидко перекрити подачу газу, в разі якщо пальник раптом потухне. Для цих цілей в сучасних газових котлах передбачена система газ контроль. Як же вона працює?
Система складається з двох основних частин: електромагнітного клапана і термопари. Один кінець датчика розміщується безпосередньо в полум'я пальника, а другий підключається до електроклапанів, який складається з сердечника з обмоткою, ковпачка, поворотної пружини, якоря і гумки перекриває подачу газу.
Працює газ-контроль досить просто. Натискаючи на кнопку подачі газу, ви заглиблюють шток всередину котушки, заряджаючи пружину. За інструкцією розпалювання газового котла, клапан подачі потрібно утримувати натиснутим близько кількох десятків секунд. Цей час необхідний для того щоб прогрілася термопара і на її кінцях з'явилася достатня напруга для утримання клапана всередині котушки.
В той момент коли пальник гасне, термопара починає остигати, напруга на кінцях термопари зменшується і в якийсь момент, поворотна сила пружини переважує електромагнітну силу утримує шток всередині і повертає клапан в початкове положення, перекриваючи подачу газу. Цей процес зазвичай займає кілька десятків секунд.
Одна з особливостей газ-контролю в тому, що він повністю електронезавісім. У великих опалювальних комплексах, подібних вітчизняному пелетних котлів «Светлобор». при відключенні електроживлення вся система управління перестає функціонувати. Система газового контролю на термопарі повністю Електронезавісіми, і здатна надійно функціонувати без необхідності підключення до електромережі.
Повернутися до списку
Підключення, перевірка і пошук несправностей
Одна з типових проблем газових котлів виглядає наступним чином: ви натискаєте кнопку подачі газу, підпалює запальник, тримайте протягом покладених 30 секунд, відпускаєте і пальник тут же гасне. Одна з причин, яка може призводити до такого результату - несправна термопара або її поганий контакт з електромагнітним клапаном.
Усунути цю проблему можна своїми руками не вдаючись у послуг майстра. Для цього необхідно виконати наступні кроки:
- Гайковим ключем відкручуємо притискну гайку, яка утримує термопару в контакті з електромагнітним клапаном і витягаємо її кінець.
- Оглядаємо роз'єм на предмет наявності різних окислів і забруднень. При необхідності дрібною шкіркою-нулевкой акуратно зачищаємо місце контакту.

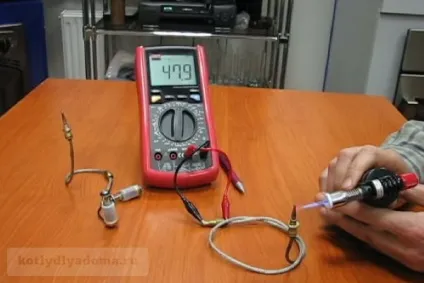

- Далі слід перевірити термопару мультиметром. Для цього підключаємо один кінець до вимірювального приладу, а другий нагріваємо ручної газовим пальником. Напруга на кінцях справної термопари має бути в близько 50 мВ.
- Якщо всі показники в нормі, слід зібрати все назад і спробувати запустити котел.
У тому випадку якщо проблема залишилася, швидше за все несправний сам електромагнітний клапан або як і раніше поганий контакт між ним і термопарою. Якщо клапан справний, слід повторно прочистити місце з'єднання і спробувати знайти таке положень притискної гайки при якому досягається хороший контакт.
Корисне: Для підключення термопар до вимірювальних приладів зазвичай використовується компенсаційний провід. У цьому кабелі, жили виготовляються з того ж матеріалу, що і сам датчик. Це дозволяє значно знизити похибка вимірювання.
Повернутися до змісту Висновок
