Термоелектричний генератор своїми руками

Пристрій, який працює для перетворення тепла в енергію - це термоелектричний генератор потужності, і ми пропонуємо розглянути радіоізотопний, побутової і універсальний прилади, і як зробити і налаштувати їх своїми руками.

Принцип роботи

Електрони речовини, які отримують додаткову енергію при нагріванні, починають швидше рухатися, за рахунок чого набагато швидше відбувається процес нагрівання провідника. У нормальних умовах (мається на увазі, нормальній температурі і тиску), електрони з однаковими зарядами відштовхуються одна від одної. Але чим буде вище температура безпосередньо в провіднику - тим швидше і сильніше вони буду відштовхуватися. На цьому і заснований головний принцип роботи.

Але як це працює на практиці? У генератора є два напівпровідника, всередині одного знаходиться занадто багато електронів, в всередині другого - мало. Коли ці напівпровідники об'єднуються, що утворилася прикордонна (контрастна) зона, заважає електронам заповнити порожнє місце. Ось тут і необхідна зміна температурного режиму. При підігріві цієї утворилася кордону, електрони отримують додаткову силу, за допомогою якої можуть сильніше відштовхуватися і потрапляти в порожнє місце другого напівпровідника. На їх місце в свою чергу стають електрони з протилежним зарядом. Це і є основним законом термо-ЕРС.

конструкція генератора

Генератор складається з двох напівпровідникових елементів кубічної форми назвемо їх умовно п і р. Вони об'єднані провідником, вже безпосередньо над яким розташований ізоляційний теплопровідні шар. До нього також приєднаний провідник, який необхідний для того, що проводити контакти. Наступним вбудований шар охолоджувальний, і знову напівпровідник, від якого контакти приєднані до провідника.

Це найпростіша конструкція генераторів, але вони не завжди пристосовані для роботи з високими потужностями, тобто в основному це побутові прилади, а не виробничі.

На даний момент термоелетріческій перетворювач або генератор енергії практично не використовується. Його схема далеко не ідеальна, і просто такі витрати ресурсів не обгрунтовані. Також до мінусів техніки можна віднести те, що в більшості випадків подібні установки мають дуже велику вагу і пропускають через свої контакти дуже маленький струм і напруга, що невигідно, враховуючи момент того, що ціна собівартості значно вище, ніж навіть у зварювального трансформатора.

Як зробити термогенератор

Незважаючи на те, що у виробництві устаткування від досить зараз поширені, поки що не придумано нічого більш практичного в разі подорожі і при необхідності завжди мати під рукою джерело електричної енергії (спорудити ту ж електропіч, зробити на природі опалення або запастися в наметі освітлювальної лампою ).

Конструкція побутового генератора

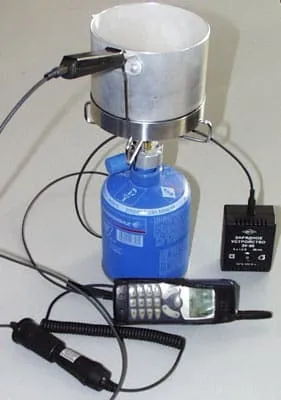

При необхідності отримати електричну енергію не знаходять безпосередньо у розетки, можна зробити своїми руками електричний саморобний похідний термогенератор. Для його виготовлення знадобляться такі матеріали:

• нагрівальні елементи Пельтьє (тільки ті, які нагріваються до 400 градусів за Цельсієм);
• пальник, казанок або енергопечь;
• корпус (в нашому варіанті це звичайнісінька консервна банка);
• радіатори для охолодження генератора.

Будова простого генератора

На елементи Пельтьє необхідно прикріпити радіатори, після чого вивести горілку і генератор на один контакт системи. Тепер кріпимо під нагрівальний елемент ще одні генератор, але він буде працювати вже для підвищення температури. Дуже важливий момент: між нагрівальними деталями потрібно заповнювати простір гумою, необов'язково спеціально купувати окремі листи, цілком буде досить і простий взуттєвої підошви.

Тепер місця стиків заливаємо автомобільним герметиком. Якщо немає можливості купити спеціальні радіатори, то відмінно підійдуть прості комп'ютерні кулера і автомобільний генератор.

Для такого генератора необхідний час розігріву - близько півхвилини, але напруга, яка споживається за цей час, досягне декількох вольт. Але вже після кількох хвилин роботи генератор увійде в робочий стан. Його розробка займає буквально кілька годин часу.

Модуль Пельтьє і генератори

Даний модуль або лист - це пристрій, який широко використовується для охолодження комп'ютерних плат, їх використовуєте будь-який термоелектричний газовий, генераторний або ізотопний генератор. Його патент належить однойменному вченому - Пельтьє. Схема його роботи досить проста: його підключають до плати, і як тільки температура трохи перевищує дозволений бар'єр, він починає охолоджувати схему. З одного боку входить в прилад тепле повітря, з іншого - холодний. Купити його можна в любо магазині оргтехніки.

До слова, якщо до даного приладу прикріпити (мається на увазі, припаяти), стабілізатор, то вийде відмінний саморобний зарядний для простих побутових цифрових приладів, а не просто електрогенератор. Але потрібно розуміти, що при роботі одна сторона нагрівається сильніше, на її закінченнях з'являється постійна напруга, що не завжди добре.

На основі цієї деталі працює емісійний томограф, рентген і багато інші лабораторні прилади і механізми.

сонячний термогенератор

Зараз активно почалося виробництво сонячних термоелектричних нано генераторів. Ці прилади використовуються в космічних кораблях, на маяках, для автомобіляі багатьох інших галузях промисловості і життя.

Що з себе являє термоелектричний радіонуклідної або радіоізотопне генератор? Дане пристосування працює за рахунок того, що енергія, що утворюється при розпаді ізотопів, перетворюється в електричну енергію. Завдяки такому економного способу отримати паливо, дані пристосування використовуються в Льодовитому океані і навігаційних станціях.

РІТЕГ (термоелектричний радіонуклідної генератор) в основному, для виробництва якого-небудь струму, переробляють радіонукліди, але крім цього є ще деякі особливості:

• вони виробляють тільки високоенергетичне випромінювання;
• розпади радіаційних ізотопів набагато легше конвертуються в теплову енергію, ніж наприклад, при нагріванні гасової лампи або пальники;
• для розпаду необхідні спеціально підготовлені ізотопи, вед часовий інтервал їх розпаду доходить до декількох десятиліть. Існують спеціальні лабораторії, в яких зберігається таке паливо;

Причому у даних генераторів є певні недоліки, до яких відноситься радіація (але за великим рахунком, це було тільки зі старими моделями) і складність в утилізації (якщо неправильно знищити генератор, то його можуть використовувати в якості радіаційної бомби).

Чим відрізняються саморобні генератори і професійні

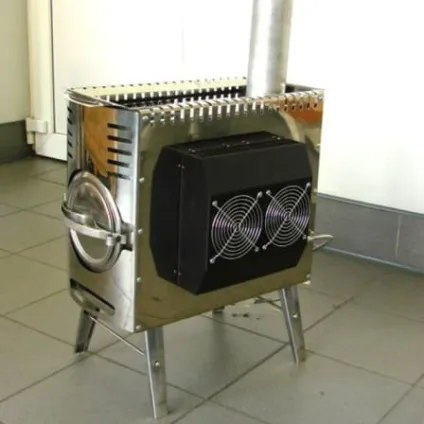

Будь-промисловий термогенератор буде оснащений спеціальною захисною колбою, завдяки якій повністю виключена ймовірність загоряння. Професійні пристрої є більш практичними, і що важливо, безпечними. Розглянемо основні переваги:

• зручне управління, у більшості моделей є рідкокристалічний дисплей, захищеним ударостійким склом;
• паливо згорає повністю, через це в атмосферу потрапляє на порядок менше шкідливих часток, з'єднань і вихлопних газів;
• практично необмежені терміном служби і зберігання;
• немає відкритих контактів і рухливий частин, як скажімо, у гасової установки.

Середня вартість таких пристосувань ТЕГК від 10 000 рублів, ціни варіюються в обидві сторони, але потрібно звертати увагу на компанію-виробника. Віддавайте перевагу перевіреним фірмам - komatsu, Termiona, teg, Кріотерм, глобал, особливо себе добре зарекомендував термоелектричний генератор Алтек (altec), ГТУ 12 12, ГТУ 12 12 і ГТГ. Їх магазини можна знайти в таких містах як Харків, Київ, Харків, Київ, Мінськ.
