Садова тачка своїми руками: ідеї та матеріали
Як зробити садову тачку своїми руками? У цій статті нам належить познайомитися з декількома досить несподіваними ідеями і з'ясувати, які матеріали і технічні рішення можуть бути використані в нашій конструкції.

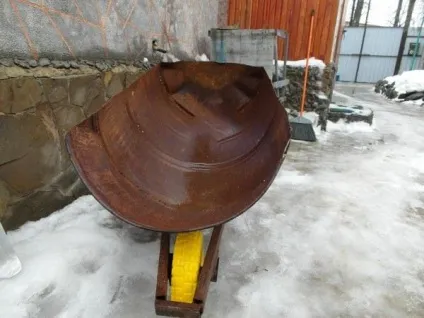

Тачка "Діоген". Зроблена зі старої бочки.
Купити або зробити
Шановний Новомосковсктель, почнемо з питання, який може здатися риторичним. А варто було городити город? Чи не простіше придбати готове рішення?
Просто для ознайомлення наведемо коротку цитату з прайс-листів кількох інтернет-магазинів, що пропонують свій товар на терріторііУкаіни. Роздрібні ціни в будівельних магазинах, зрозуміло, вище, але не так щоб на порядок.
Очевидно, саморобна тачка може обійтися дешевше лише в тому випадку, якщо вам не доводиться купувати ніяких матеріалів і вузлів. У всіх інших випадках робота по її самостійному виготовленню буде просто-напросто економічно недоцільною.
Довідково: роздрібна вартість одного колеса для тачки в тих же інтернет-магазинах варіюється від 300 до 4800 рублів.

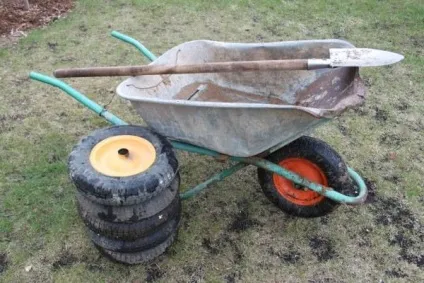

Пневматичне колесо Lux діаметром 400 мм з поліуретанової покришкою. Вартість - 4799 рублів.
Втім: не забуватимемо про радість творчості.
Найчастіше за виготовлення чого-небудь беруться не з потреби, а просто заради задоволення спробувати свої сили в чужій досі області.
Шановний Новомосковсктель, ваш ентузіазм не розвіявся? Що ж, тоді перейдемо до вивчення чужого досвіду.
Каркаси і кузова

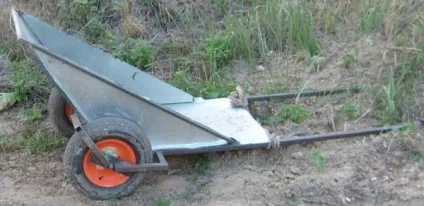

Бляшаний кузов на каркасі з квадратної труби.
Каркас зварений з квадратної труби перетином 25х25 міліметрів. Кожне з двох коліс посаджено на власну вісь - шпильку, зафіксовану гайками на просвердлених під них вставках з листа-трійки. (Див. Також статтю Зварювальний апарат для дачі: особливості.)
Кузов - нарізана за місцем оцинковка, притягнута до каркаса саморізами по металу з прессшайбой.
Корито на гнутому каркасі з водопровідної труби.
Результат - перед вами.
- Кузов являє собою старе оцинковане корито для приготування розчину.
- Каркас - дві вигнуті на трубогиб дуги. На них пішла водопровідна труба 3/4 дюйма (20 мм). У точці з'єднання дуг вони схоплені один до одного зварюванням.
- Ось колеса теж тримається на прихватках. Корито і зовсім перебуває в стані нестійкої рівноваги і зафіксовано дротом, що дозволяє не піднімати його з землі після випадіння грунту.
Чи не верх естетики; проте, це цілком працездатний.

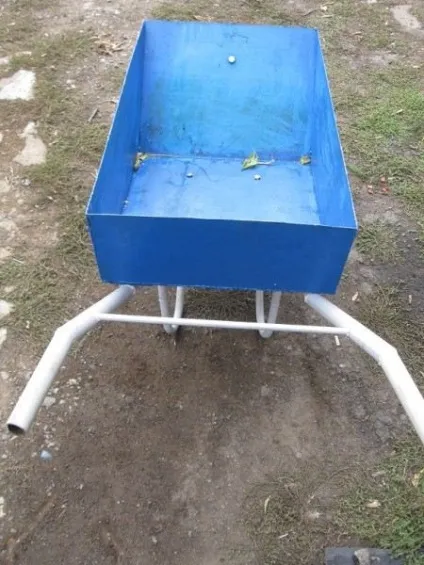

Тут, навпаки, виробник просто патологічно акуратний. За відсутності трубогиба вигини ручок були надрізані болгаркою і проварені під кутом; для ніжок взяті готові дуги. Кузов - суцільнозварний, з листа-трійки. (Див. Також статтю Культиватор для дачі: особливості.)
Зверніть увагу на кілька цікавих моментів.
- Кромки кузова ретельно оброблені і справляють враження відрізав болгаркою, а гільйотинних ножиць.
- Шви не тримаються на прихватках, а любовно проварені по всій довжині.
- Нарешті, власник не полінувався пофарбувати своє творіння; причому вибір кольорів, зауважте, має на увазі неймовірно акуратне користування інструментом.

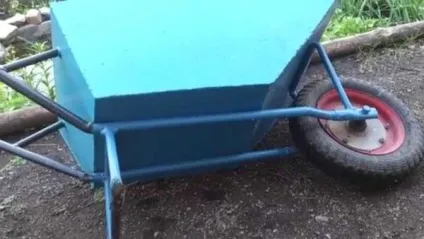

Ще одна суцільнозварна конструкція.
Тут автор не так сильно прагнув до досконалості: згини виконані простим нагріванням труби пальником; шви оброблені куди менш акуратно. Втім, функціональність від цього анітрохи не постраждала.

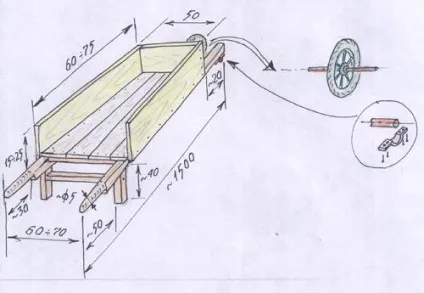

При бажанні в мережі нескладно знайти креслення садової тачки своїми руками, повністю виконаною з дерева. З стали виготовлені лише саморізи, вісь і накладки для її кріплення до каркасу.
До речі: при складанні краще використовувати оцинковані саморізи.
Крім того, перед тим, як вкручувати їх, не полінуйтеся засвердлити отвір меншим діаметром.
Інструкція пов'язана з тим, що засвердлювання сильно зменшує ризик розколоти дошку або брус.
Кузов з дошки і оцинковки.
Це ще одна нехитра ідея для створення кузова тачки. Замість збивання дощатої дна збита з дошки коробка оббивається оцинковкой; до готового кузова залишилося прикрутити пару брусків з боків і зв'язати їх віссю з одним або двома колесами.
Що може бути використано замість покупних коліс для садових тачок, що відлякують своєю ціною?
- Колеса від велосипеда - дорослого чи дитячого. Зрозуміло, великий діаметр змусить використовувати їх тільки парою, з боковим кріпленням.
Як закріпити колеса на осі? Як закріпити саму вісь під час відсутності зварювання?
На фото - спосіб кріплення колеса на осі.
Як вісь використовується шпилька з різьбленням М16 - М20 (в залежності від втулки колеса). Втулка надіта на неї і зафіксована гайками з обох сторін. Для фіксації шпильки в отворах, просвердлених в трубі або бруску каркаса, можна використовувати той же метод: елемент каркаса обжимается гайками з шайбами з обох сторін.
Посилення каркаса з бруска.
Одна з проблем використання дерев'яного каркаса - в тому, що при серйозному навантаженні протягнута наскрізь вісь швидко розіб'є або розколе його. Тут проблема міцності дерева вирішена досить ефективно: брусок стягнутий сталевими накладками.
Зверніть увагу: вони кріпляться не саморізами, а пропущеними наскрізь болтами.
Стяжка не дасть бруска розколотися при будь-яких розумних навантаженнях, прикладених до осі.

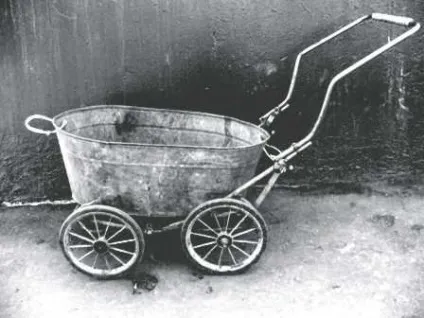

Найпростіша тачка
Ця конструкція лідирує за простотою збірки з неймовірним відривом. Її виготовлення при наявності всіх компонентів займає не більше однієї хвилини.

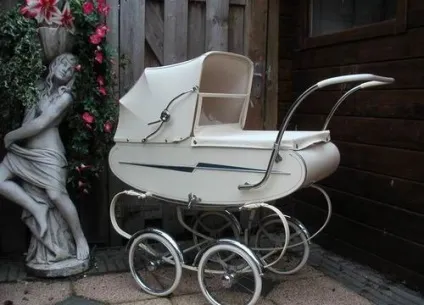

Стара коляска. Друге пришестя.
висновок
Сподіваємося, що Новомосковсктелю знадобиться будь-яка із запропонованих його увазі ідей. Якщо ж він не знайде нічого підходящого для себе, завжди залишається запасний план - покупка готової садової тачкі.Как завжди, в в цій статті можна знайти додаткові тематичні матеріали. Успіхів!
