Тепловий насос повітря-вода - опис і рекомендації вибору

Тепловий насос повітря-вода, користується популярністю, завдяки простому підключенню і експлуатації, а також високою економічністю і надійності.

Як працює тепловий насос системи повітря-вода

Пристрій ТН повітря-вода мало чим відрізняється від звичайного кондиціонера або холодильника, тільки за умови роботи зворотного процесу або циклу Карно. Цей же принцип використовується в кліматичній техніці нового покоління. Кондиціонери, які працюють на охолодження, здатні опалювати приміщення, до тих пір, поки температура не знизиться до -5 ° С.

Технічні характеристики теплонасосів повітря-вода істотно поліпшені, в порівнянні зі звичайною кліматичної технікою. Обігрів приміщення можливий до тих пір, поки температура не опуститься до -15 ° С -25 ° С, а в деяких моделях і до -32 ° С, включно.

Якщо не вдаватися в технічні подробиці, принцип роботи теплового насоса повітря-вода полягає в наступному:

Низькотемпературні теплові насоси повітря - вода складаються з контуру, по якому циркулює фреон, випарника, конденсатора і компресора.
У випарнику створюються умови для перетворення фреону в газоподібний стан. При цьому, поглинається тепло з навколишнього середовища.
Газ спрямовується в компресор, де створюється високий тиск, при якому фреон розігрівається до температури 120-125 ° С і впорскується в конденсатор.
Газ в конденсаторі перетворюється в рідину, яка віддає тепло.

Даний принцип дії використовується у всіх теплових насосах, різниця полягає лише в різних джерелах, для отримання теплової енергії: земля, вода, повітря і т.д.

Продуктивність теплонасосів безпосередньо пов'язана з температурою навколишнього середовища. Ця особливість гарантує можливість застосування ТН повітря-вода в середній і південній полосеУкаіни.

Теплової енергії, одержуваної в процесі розігріву фреону, вистачить, щоб нагріти теплоносій до 65 ° С. Цією температури більш ніж достатньо, для задоволення потреб в гарячому водопостачанні та опалення будинку, радіаторної системою і теплими підлогами.

Даний принцип роботи використовує низько потенційний теплову енергію, що обмежує експлуатацію пристрою, зовнішніми факторами. Оптимальна температура для теплонасоса повітря-вода, не нижче -10 ° С (в деяких моделях 15-20 ° С). Коли значення падає нижче норми, працездатність обладнання різко знижується. Щоб впоратися з цією проблемою, був розроблений принцип роботи теплового насоса повітря-вода спільно з іншими джерелами тепла. Як це відбувається на практиці?

При падінні температури навколишнього середовища, насос починає працювати з постійно збільшується навантаженням.
Коли показники доходять до критичних відміток, включається резервний джерело тепла: котел, що працює від електрики, рідкого і твердого палива або газу, що забезпечує підвищення ККД.
Як тільки, температури навколишнього середовища досить для повної продуктивності, котел відключається.

Контроль над включенням-відключенням опалювального обладнання здійснюється вручну або за допомогою автоматики. Досвід експлуатації показує, що оптимально буде виконати підключення в якості резерву електрокотла.

Обмеження по температурі зовнішнього повітря робить недоцільним і навіть неможливим установку повітряного теплонасоса для північних широт.

Як підібрати теплової опалювальний насос повітря-вода

Правильно вибравши тепловий насос для опалення будинку повітря-вода, можна раз і назавжди вирішити питання обігріву житлових і промислових приміщень. Підбір підходящої теплової станції виконують наступним чином:

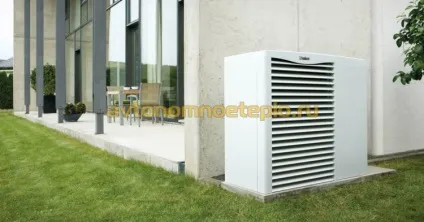

Тип корпусу - виробники пропонують дві базових конструкції. Низькотемпературний моноблочний тепловий насос типу повітря-вода примітний тим, що в приміщенні не встановлюється ніякого обладнання, всі необхідні вузли розташовані на вулиці (або в окремому ізольованому приміщенні). У будинок входить тільки подає і зворотний трубопровід опалення.

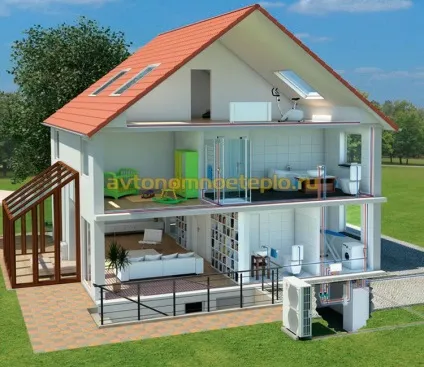

Спліт - системи, більше призначені для побутового використання. Зовнішній блок встановлюється на вулиці і підключається до ємності накопичувача. Розігрітий фреон розігріває конденсатор, який методом непрямого нагріву передає тепло рідини, використовуваної в якості теплоносія.
Функціональні можливості - деякі моделі призначені для підключення тільки до системи водяного обігріву будівлі. Застосування інших теплонасосів повітря-вода, підходить для опалення та гарячого водопостачання.
Залежність продуктивності від температури навколишнього середовища - побутові моделі зазвичай обмежені температурою від + 45 ° С до -15 ° С, можна придбати обладнання, здатне виробляти теплову енергію навіть при -25-32 ° С. Ефективність системи опалення будинку з ТН повітря - вода, безпосередньо залежить від цього параметра.

Додатково, до параметрів при виборі, звертають увагу на потужність обладнання, компанію виробника, що випускає теплонасос і собівартість установки, включаючи проведення монтажних робіт.

Як зробити розрахунок необхідної потужності ТН повітря-вода

Існує два поняття, попередній (у першому наближенні) і проектний розрахунок потужності. Перший можна виконати самостійно, другий робить спеціалізована установа. У першому наближенні, на кожен квадратний метр розраховують 70 Вт потужності ТН. Подальші розрахунки виконують наступним чином:

Підраховують загальну опалювальну площу.
Множать отриману суму на 0,7.
Отриманий результат буде відповідати мінімально необхідної потужності обладнання.

Для опалення будинку в 100 м², потрібен тепловий насос потужності 7 кВт, 200 м² - 14 кВт і т.д.

Щоб забезпечити максимальну економічність опалення будинку за допомогою теплового насоса системи повітря-вода, потрібно грамотна проектна документація і кваліфіковане виконання монтажних робіт.

Виробники теплових насосів опалення повітря-вода

Буквально 10 років тому, на ринку пропонувалися лише кілька моделей теплових насосів. Сьогодні вибір став набагато більше. Провідні німецькі виробники, українські, японські та китайські компанії, випускають обладнання, з тією або іншою часткою теплоеффектівності.

Судячи з відгуків покупців, найбільш затребуваними є насоси наступних компаній:

Viessmann - більше 30 років займається випуском теплових насосів. З тих пір, продукція компанії істотно змінилася. Були враховані побажання споживачів, впроваджені нові технології. У ТН Viessmann використовується інноваційна автоматика, повністю регулює весь процес роботи, що оптимізує процес обігріву, в згоді з погодними умовами.
Buderus - моделі відрізняються високою продуктивністю. Призначені для побутового та промислового застосування. Повністю відповідають особливостям вітчизняної експлуатації. У серії Buderus пропонуються насоси для обігріву площі до 500 м² і вище.
Stiebel Eltron - ще одна німецька компанія, яка користується незмінним попитом у вітчизняного споживача. В якості переваг можна виділити великий асортимент пропонованого обладнання, функціональність пристроїв і можливість підбору за індивідуальними запитами. Моделі Stiebel Eltron мають високий рівень СОР і відрізняються економічністю.
Heliotherm - австрійські теплонасоси, що мають один з найкращих показників СОР серед всього термального обладнання. Мають офіційне представництво в РФ, що багато в чому полегшує монтаж, обслуговування систем і виконання гарантійних зобов'язань. Теплонасосами Heliotherm оснащені більш 15 000 різних об'єктів.

Вартість установки ТН повітря-вода

Останні моделі теплових насосів обійдуться в 160-1200 тис. Руб. Ціна варіюється, в залежності від виробника. На вартість сильно впливає «розкрученість» бренду. Китайські моделі, мають меншу ціну, але і поступаються по надійності і показниками СОР.

Монтаж теплонасосів повітря-вода зазвичай входить у вартість. Більшість виробників, додатково, безкоштовно роблять проект і надають інші послуги з обслуговування. Розрахувати повну вартість, включаючи покупку ТН і його установку можна за допомогою он-лайн калькуляторів.
