Теплообмінник ЯМЗ - збірка, секрети установки

Монтаж міцної і надійної деталі дає відразу кілька переваг.

По-перше, здійснюється більш ефективне охолодження систем двигуна вантажівки.

По-друге, з теплообмінником ЯМЗ в моторі автомобіля зберігається найбільш оптимальний температурний режим.

Частенько мотори ЯМЗ 236 або ЯМЗ 238 в мороз -25 градусів за Цельсієм нагріваються дуже повільно, особливо на порожньому ходу.

Тому покупка теплообмінника ЯМЗ 236 або 238 швидко вирішує проблему з нагріванням дизеля.

Знімаємо деталь правильно

Надійний теплообмінник ЯМЗ 238 дуже просто зняти з двигуна без допомоги фахівців автосервісу.

Для цього вам необхідно зробити наступне:

1. Від'єднати від турбокомпресора МАЗ трубку підведення масла;
2. Акуратно зняти з поверхні турбокомпресора елемент (зливний патрубок);
3. Видалити екран (передбачений для захисту систем);
4. Демонтувати від повітряного компресора трубку підведення рідини охолодження;
5. Знімаємо трубку підведення теплообмінника ЯМЗ;
6. Видалити фільтри і теплообмінник.

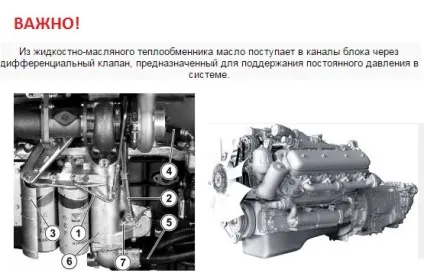

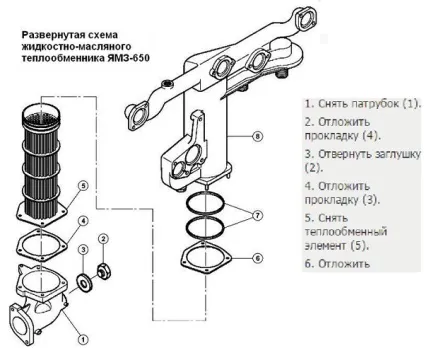

Розбирання і складання деталі ви можете вивчити на малюнках.

Рада по роботі з теплообмінником ЯМЗ 238

При знятті агрегату ви можете подивитися на стані деталі. Природно на поверхні не повинно бути тріщин, сколів, отворів.

На теплообміннику видніється водянистий контур?

У промиванні використовуйте 5% водний розчин кислоти (соляної):

• Спочатку теплообмінник ЯМЗ 238 очищаємо в розчині 30 хвилин;
• Потім обробляємо 2-3% водному розчині бікарбонату натрію;
• Далі ще раз промиваємо деталь;
• Після виставляємо запчастина на сушку.

Як зібрати теплообмінник ЯМЗ?

Рідинно-масляний елемент збирається дуже просто. Для цього:

1. Кільцеві ущільнювачі під цифрою 7 ставимо на колишнє місце;
2. Ущільнювачі 7 фіксуємо в початкове положення;
3. Монтуємо теплообмінник;
4. Прокладку під цифрою 3 ставимо на колишнє місце;
5. Монтуємо заглушку 2 (обов'язково затягніть деталь до Мкр = 40 ± 5 Нм);
6. Ущільнення чотири ставимо на колишнє місце;
7. Монтуємо патрубок 1 і виконуємо його затягування.

Поради по монтажу теплообмінника ЯМЗ 236

Після збирання деталі виконуємо її монтаж.

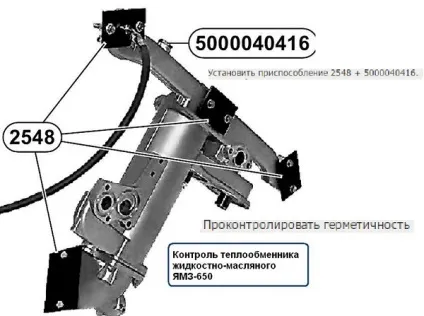

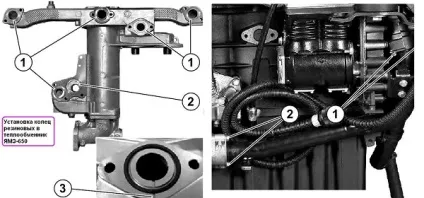

Для більшої наочності вивчіть дані зображення.

Отже, процес монтажу теплообмінника ЯМЗ 236 або 238:

1. Встановлюємо кільця в спеціальні канавки;
2. Приєднуємо до різьбових отворів дві напрямні;
3. Далі монтуємо теплообмінник ЯМЗ на ці напрямні, болти;
4. Загортаємо все болти;
5. Дивимося, чи є гумові кільця;
6. Закріплюємо термозахисний екран, фільтруючі елементи;
7. Змащуємо в місці монтажу зливну трубку і отвір теплообмінника;
8. Вдавлюємо до упору трубку для зливу масла;
9. Закріплюємо пластину на поверхню теплообміннику;
10. Вкручувати болт, затягуємо його;
11. Кільця обтиску акуратно змастіть маслом;
12. Перший кінець трубки монтуємо в штуцер, а другий - в його отвір;
13. Монтуємо трубу, наживаємо два болта до водяного насосу та два болта безпосередньо до поверхні деталі;
14. Закріплюємо трубку підведення рідини охолодження між деталлю і компресором, не забувши при цьому ретельно змастити все ніпелі хорошим маслом. Затягнути гайки.

На цьому процес монтажу теплообмінника ЯМЗ завершено.
