Теплоізольовані труби для опалення, інструкція по монтажу своїми руками

Тема економії теплової енергії набуває все більшої актуальності з ростом тарифів на послуги теплогенеруючих підприємств. Однією з умов підвищення ефективності сучасних систем опалення та гарячого водопостачання є зниження тепловтрат при доставці теплоносія споживача через теплоізольовані труби.

Причина ізоляції

Поверхня звичайної труби нагрівається і віддає тепло в навколишній простір з інфрачервоним випромінюванням, а також конвекцією. Тому температура гарячої води знижується і до радіаторів опалення вода доходить вже остигнула.

Існує ще одна причина для утеплення - клімат, так як при сильних морозів не утеплені труби з холодною водою можуть замерзнути і лопнути.

Способи зниження тепловтрат

Існує кілька способів зберегти тепло при його передачі. Як правило, всі вони використовуються в комплексі, щоб максимально підвищити ефективність заходів. В першу чергу, це скорочення площі поверхні випромінювання тепла. Із законів геометрії відомо, що оптимальною фігурою в якості форми для труб є циліндр. У нього найменша площа зовнішньої поверхні по відношенню до поперечного перерізу. Саме тому теплові труби мають круглий перетин, хоча для монтажу, можливо, були б зручні інші форми.

Другий спосіб - ізоляція поверхні трубопроводу від зовнішнього середовища. При цьому способі не відбувається активна передача енергії молекулам повітря від нагрітої поверхні. Ідеальним утепленням при такому методі було б створення навколо труби прошарку з вакууму, що широко використовується в термосах і судинах Дьюара.

Але на практиці створити вакуум для великих ділянок труби - дуже дороге задоволення, тому замість вакууму використовуються інші матеріали з малим коефіцієнтом теплопровідності.

Нарешті, може допомогти відображення інфрачервоного випромінювання, що виходить від труби в зворотну сторону. Ефект досягається застосуванням відображають покриттів з металевою - як правило, алюмінієвої - фольги.

Сучасні утеплювачі і їх застосування

Найширше поширення при утепленні трубопроводу для системи опалення сьогодні отримали наступні матеріали.

скловата

Перше - скловата. Цей матеріал виготовляється з скловолокна і має непогані робочими характеристиками. Витримує температуру до 400-450 ° С, простий в застосуванні.

Недоліком є ​​висока гігроскопічність і здатність виділяти в простір дрібну скляну пил, що робить скловату корисною лише за умови її додаткової ізоляції. Вона практично не застосовується всередині житлових приміщень.

мінеральні типи

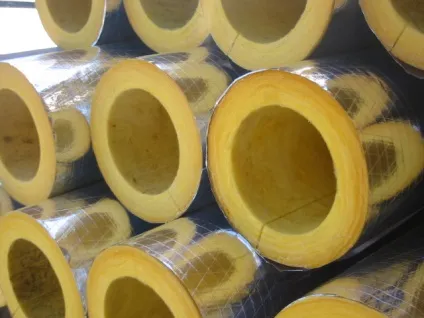

Другий популярний матеріал - базальтова або мінеральна вата. Це вдосконалений варіант утеплювача на основі волокон мінералу базальту. Екологічно мінвата більш краща для використання, витримує температуру до 1000 ° С, тому може застосовуватися для теплоізоляції димових труб. Вона менше вбирає вологу, але її волокна все одно вимагають захисту від зовнішнього середовища.

Базальтові утеплювачі випускаються у вигляді рулонів або прямокутних аркушів різної товщини, а для утеплення труб є трубчасті або полутрубчатие форми.

Додатково більшість утеплювачів на основі базальтового волокна покриваються з одного або двох сторін алюмінієвою фольгою. У продажу є також теплоізольовані труби з готовим сталевим кожухом поверх базальтового шару.

пінополіуретан

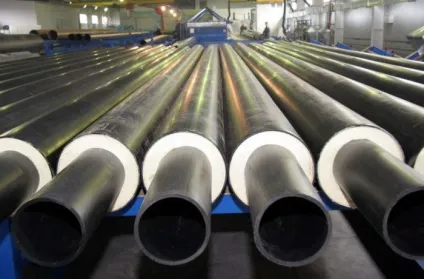

Застосовуються новітні утеплювачі на основі спіненого поліуретану. Цей матеріал володіє найкращими теплоізоляційними властивостями і низькою вартістю. Йому можна надати будь-яку форму, що дозволяє розширити область застосування. Поширені трубчасті варіанти і форми у вигляді напівциліндричних елементів різних діаметрів і товщини. Для з'єднання між собою вздовж елементів зроблені замки типу столярних шипових з'єднань.

Пінополіуретан не витримує високих температур і починає плавитися при 300 ° С, але це не заважає використовувати його для теплопостачання. В сучасний спінений поліуретан додаються спеціальні речовини, що додають йому здатність не підтримувати горіння.

спінений поліетилен

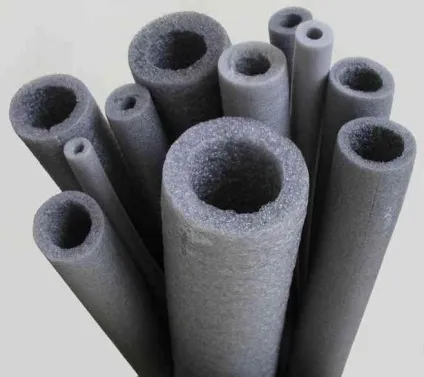

Популярні також утеплювачі на основі спіненого поліетилену. Вони за своїми властивостями подібні елементам з пінополіуретану, однак більш пластичні і гнучкі. Виробляються у вигляді м'яких труб різного діаметру і товщини стінок. Застосовуються для ізоляції водопроводів невеликого діаметра (до 50 мм), а також каналізаційних труб.

Утеплювач надаватися на трубу заздалегідь, перед монтажем, або використовується розділяється шов, який згодом заклеюється. Прикладом таких утеплювачів може служити продукція компанії Термоізол.

рідкі типи

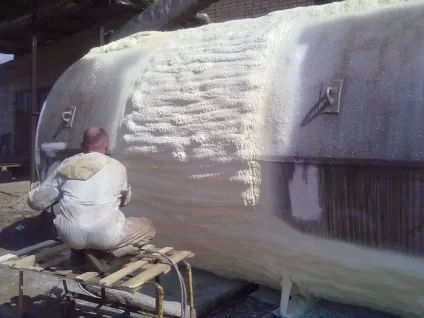

Нарешті, рідкі утеплювачі. які бувають двох видів - пенообразующие і надтонкі. Принцип дії першого матеріалу нагадує широко застосовується в будівництві монтажну піну, що наноситься прямо на трубопровід або в порожнину між трубою і спеціальним кожухом.

Другий матеріал - готова рідка маса, яка наноситься на змонтований трубопровід невеликим шаром, як фарба. До переваг таких утеплювачів можна віднести малу вагу і об'єм, зручність використання і відсутність містків холоду.

Готові комплексні рішення

Всі вищевказані способи і методи утеплення найбільш ефективні, коли використовуються разом, комплексно. Багатьма компаніями на ринку систем тепло - і водопостачання представлені готові рішення - утеплені трубні комплекти і з'єднувальні елементи.

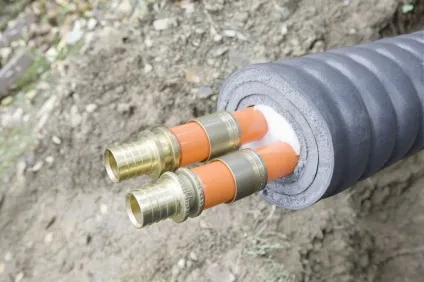

Більшість таких рішень є трубопроводи, оточені утеплювачем і укладені в зовнішнє тверду оболонку. Частина з них має додаткові шари алюмінієвої фольги і нагрівальні елементи - кабелю. Прикладами таких комплектів можуть бути системи Мікрофлорекс і системи Унопор.

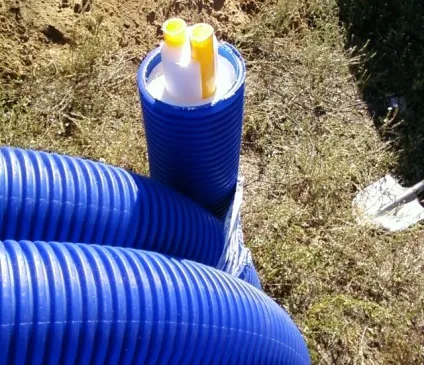

Системи Мікрофлорекс конструкційно складаються з внутрішніх поліетиленових трубопроводів, ізолятора на основі спіненого поліетилену і гнучкого гофрованого кожуха з щільного поліетилену. В одному кожусі можуть поміщатися одночасно кілька трубопроводів. Мікрофлорекс застосовується для організації опалення та водопостачання.

Системи Унопор влаштовані подібно Мікрофлорексу, але при виготовленні використовуються більш сучасні матеріали. В одній захисній оболонці може розміщуватися до двох труб, що зручно для організації водопостачання. У лінійці комплексів Унопор присутні трубопроводи в бухтах (до 200 м без розриву), вся необхідна для монтажу сполучна, розгалужувальна, перехідна арматура.

Додатково система може забезпечуватися кабельними нагрівальними елементами. Виробник гарантує термін служби системи до 50 років. Область застосування - від магістралей до внутрішніх комунікацій.
