Тепла підлога під ламінат своїми руками - найкраща покрокова інструкція!

Тепла підлога під ламінат дозволить зробити це покриття не тільки сучасним і красивим, але і функціональним: ви зможете за лічені хвилини створити комфортний мікроклімат в приміщенні в будь-який час року. Виконати тепла підлога під ламінат своїми руками цілком можливо навіть без дорогих технологій і бетонної стяжки.

Для покриття під ламінат будуть потрібні:

• Теплоотражающєє підкладка (ізоспан, мегаізол і подібні);
• Інфрачервона карбонова плівка (плівка з вуглецевим покриттям);
• Гідроізоляційна плівка (поліетилен від 160 мкр)
• Монтажний і електротехнічний скотч;
• Монтажний провід (мідь 2,5 мм 2);
• паяльник;
• Терморегулятор і датчик температури підлоги.

Технологія укладання теплої підлоги

Тепла підлога під ламінат своїми руками можна встановити в будь-якому приміщенні. Вимоги до основи мінімальні - воно повинно бути рівним, не мати бугрів і тріщин. У приміщенні повинна бути можливість підключення до мережі змінного струму 220 В.

1. Перед укладанням теплої підлоги необхідно очистити чорнове покриття від забруднень, сміття. Краще робити це пилососом.
2. Вимірюють розміри кімнати і роблять розрахунок матеріалу. Класти інфрачервону плівку внахлест не допускається. Тому, якщо стандартна кількість смуг не вкладається в ширину вашої кімнати, можна зробити невеликі зазори між ними або не класти греющую плівку в місці установки меблів.
3. Теплоотражающєє підкладка при укладанні теплої підлоги під ламінат кладеться по всій площі кімнати. Її при необхідності можна підрізати.
4. Стики підкладки проклеюють монтажним скотчем зверху.

1 етап - Підготовка чорновий поверхні до укладання теплої підлоги

1. Опалювальну інфрачервону плівку нарізають за розмірами кімнати. Різати її можна тільки по білих ділянок, не порушуючи карбоновий чорний шар.
2. Укладають інфрачервону плівку на підлогу по всій площі кімнати, вільної від громіздких меблів: шаф-купе, меблевих стінок, масивної побутової техніки. Теплообмін під такими меблями порушений, і плівка може перегрітися в процесі експлуатації.
3. Мідні шини на зрізах ізолюють електротехнічним скотчем, перегинаючи його через місце розрізу. Потрібно стежити, щоб під скотч не потрапляло повітря.
4. Заземлювальну шину (вона зазвичай знаходиться в центрі плівки і захищена тільки ламінуванням) потрібно відігнути по обидва боки так, щоб вона не зачіпала зрізів і залишилися білих ділянок.

2 етап -Укладання опалювальної плівки

1. Звільнений від мідної заземлювальної шини ділянку плівки ізолюють електротехнічним скотчем, наклеюючи його з загином на виворітну сторону.
2. Зрізи плівки також ізолюють скотчем: наклеївши його на половину ширини, перегинають через зріз.
3. Плівку вирівнюють за місцем розташування і кріплять до підкладки з протилежного боку від розміщення терморегулятора.
4. Приступають до пайки проводів, що з'єднують ділянки плівки. Відгинають плівку з боку установки регулятора виворітного стороною вгору. Для зручності можна тимчасово закріпити її монтажним скотчем. Готують монтажний провід перетином 2,5 мм 2. паяльник потужністю 50-60 Вт, а також припій. З захисних шин по краях плівки точково знімають ізоляцію. Для цього зручно використовувати нагрітий паяльник і канцелярський ніж: паяльником намічають краю зрізу, розплавляючи ізоляцію, а ножем виробляють зачистку.

Роботи пов'язані з монтажем опалювальної плівки

1. Ділянки плівки з'єднують паралельно з допомогою пайки. Зачистку монтажного проводу від ізоляції необхідно проводити акуратно, не надрізу жилу, на площі, достатньої для пайки. При з'єднанні ділянок плівки дотримуються правило «фаза-нуль». Зручніше використовувати для цього провід з ізоляцією різного кольору. При пайку потрібно стежити, щоб дроти не перетиналися і не були внатяг, інакше можливе їх пошкодження або обрив. Проходки через плінтус краще укласти в Гофротрубка.
2. Місця пайки необхідно ізолювати електротехнічним скотчем розміром не менше 5х5 см.
3. Під плівку укладають датчик температури підлоги, роблячи для нього поглиблення в теплоотражающей підкладці ножем. Датчик необхідно укладати під плівку в середині її робочої зони, в найбільш теплому місці приміщення, щоб уникнути перегріву плівки. Провід, що йде в комплекті з датчиком, укладають на підкладку і ведуть у напрямку до регулятору температури. Його необхідно закріпити до підкладки монтажним скотчем.
4. Провід від датчика зачищають, лудять кінці і під'єднують до відповідних клем на регуляторі. Також під'єднують монтажний провід, що йде до гріючих шинам плівки і кабель живлення.

Роботи пов'язані з припаюванням проводів і підключенням до терморегулятора

1. Аналогічно годує шинам з'єднують шини заземлення плівки. Для цього їх зачищають від ламінуючого шару, підрізають при необхідності і з'єднують за допомогою мідної смуги або дроту. Провід на виході пропускають через гофротрубу.
2. Гофротрубу ізолюють в місцях з'єднання з опалювальною плівкою за допомогою ізоляційної стрічки.
3. Плівку закріплюють на підкладці за допомогою монтажного скотча, проклеівая її з усіх боків. При цьому потрібно стежити за тим, щоб не було накладання шматків опалювальної плівки друг на друга.
4. Заземлення, виведений з гофротруби, кріплять до заземлювального контакту терморегулятора або, за відсутності такого, безпосередньо до заземлювального контуру.

Припаювання проводів і шини заземлення

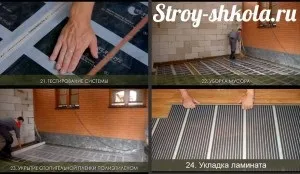

1. До укладання фінішного покриття потрібно перевірити працездатність теплої підлоги. Для цього його підключають до мережі живлення 220 В, встановлюють терморегулятор в середнє положення і включають нагрів тумблером. Включення виробляють короткочасно, на 1 хвилину. Нагрівання всіх ділянок плівки перевіряють рукою.
2. З плівки акуратно змітають залишки монтажного проводу та інше сміття. При необхідності її можна пропилососити.
3. Інфрачервону плівку для кращої гідроізоляції вкривають поліетиленовою плівкою із перекриттям на стіни в 10-20 см. Товщина поліетиленової плівки - від 160 мкм.
4. Поверх плівки укладають ламінат за звичайною технологією.

Тестування системи і укладання ламінату

Інфрачервона тепла підлога під ламінат - відмінне рішення для житлових кімнат: він відмінно зігріває, при цьому не сушить повітря, як звичайні радіатори, і створює комфортний мікроклімат в приміщенні.
