Тепла підлога як основне опалення замість батарей, комплектуючі, матеріали, вибір котла

Перед будь-яким домовласником, так чи інакше, будь при будівництві будинку або капремонту старого постає питання організації опалення. Інша справа, як підійти до вирішення цієї проблеми - чому віддати перевагу: тепла підлога як основне опалення або батареї. Тим більше що опалення приватного будинку теплими підлогами принципово відрізняється від другого варіанту за вибором джерела тепла.

Яка система краще

В основі будь-якого вибору повинні лежати знання, тому проведемо невелике порівняння.

• Батарейні секції практично не вписуються інтер'єр.
• Вони гріють стіни, в той час як тепла підлога - виключно повітря в приміщенні.
• Послуги із влаштування підлог з обігрівом вимагає істотних витрат як трудових, так і фінансових.
• У приміщеннях, що обігріваються статями з нагріванням, можна знизити температуру на пару градусів без зниження рівня комфорту.
• Ці підлоги відрізняє підвищена теплова інерція. На їх розігрів потрібно від пари до 24 годин, проте, цикл охолодження займає ніяк не менше часу.
• Експлуатування підлог з обігрівом сумарно обходиться дешевше, ніж експлуатація радіаторів.

Таким чином, напрошується висновок - в майбутньому в більшості випадків будуть встановлювати тепла підлога замість батарей. І нехай не лякають початкові витрати - вони обов'язково згодом окупляться.

Який тип статі з обігрівом вибрати

Отже, вибір припав на теплу підлогу як основне опалення, однак остаточного рішення ми поки не отримали. Яким же він буде: електричним або водяним? Перш відзначимо їх плюси і мінуси.

• Висота стяжки в кабельних -3-6 см, а в водяних, відповідно, до 16 см.
• Електричні системи обігріву, як правило, використовують у відносно невеликих приміщеннях. Інакше витрата електроенергії і витрати на неї будуть занадто великі, особливо, якщо врахувати її вартість і тенденцію до постійного зростання. Сьогодні дуже затребувані термомати, наприклад, arnold rak, ceilhit і інші. Вони більш економічні і вкрай прості в установці. Мати можна вбудовувати в плитковий клей, зберігаючи без зміни висоту приміщення.

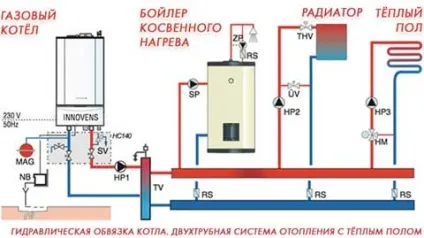

Водяні системи спочатку обходяться досить дорого. Однак в остаточному підсумку їх експлуатування виявляється в кілька разів доступнішим, ніж електричних. Тому опалення заміського будинку теплими підлогами краще робити водяним. При цьому, як правило, встановлюють власний електричний котел для теплої підлоги. який служить джерелом теплової енергії. Хоча такий котел і не дуже економічний, але, зате, досить зручний в експлуатації. У місцевостях, де до будинків підведено газ і є місце під котельню, можна використовувати газові.

Винятком можуть стати старі споруди, в яких стелі низькі. Хоча, можливо, особливого сенсу в цьому і немає. В цьому випадку рекомендується комбінований варіант - на кухні та у ванній електричний, в інших приміщеннях - радіатори.

проектування

Пристрій цих систем - процес не з легких і досить відповідальний. Він вимагає ретельного дотримання СниП, тому їх установку починають з розробки проекту.

Не треба забувати, що будь-яку помилку, допущену на етапі проектування виправити тільки шляхом розкриття стяжки.

Мета проектування - визначити:

• необхідні матеріали для водяної теплої підлоги, грамотно розрахувати їх кількість;
• комплектуючі для водяних теплих підлог: насос, контроллер, труби і т. д.

Щоб забезпечити необхідну ефективність теплих підлог, їх надійність експлуатації слід враховувати безліч тонкощів, включаючи:

• висоту, форму і площа приміщення, що обігрівається;
• оптимальну температуру;
• особливості нагрівальних елементів і т. д.

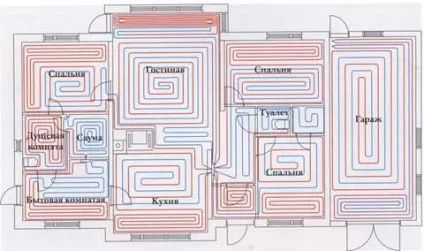

Складається схема, де зазначається місце установки колектора, окремі контури, на які поділяють підлоги, компенсаційні шви і інше.

При цьому звертають увагу на те, щоб при розкладці контуру, лінії трубопроводу не мали точок перетину з деформаційних простором.

Розрахунок системи можна виконувати самостійно або ж використовувати спеціально створені для цього програми. Правда, для цього потрібні певні правила, тому при самостійному монтажі рекомендується брати за основу готові заводські схеми розташування контурів трубопроводу, план установки.

теплотехнічний розрахунок

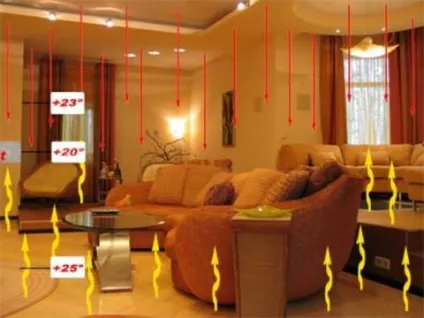

Основна вимога до систем опалення цього типу - прогрів приміщень до 20-24˚С. Важливо при цьому враховувати, що через огорожі, скажімо, вікна і стіни тепло втрачається нерівномірно.

З цієї точки зору електричні підлоги, безсумнівно, поступаються водяним, так як їх не можна укладати під меблями. Інакше кажучи, уникнути утворення ділянок з високими тепловтратами і містків холоду в цьому випадку не вийде.

При правильному монтажі тепловіддача по периметру зовнішніх стін приміщення - оптимальна і поступово зменшується з наближенням до її центральної частини.

технологія пристрою

Підготовчі роботи

Поверхня підстави вирівнюють з урахуванням того, що допустимий перепад висоти - близько 5 мм. Інакше з'явиться необхідність у додатковій стяжки. Повністю прибирають сміття, закладають цементом щілини і тріщини.

Далі, на вже підготовленому підставі влаштовують теплоізоляційний шар товщиною, по крайней мере, в 30 мм. Найчастіше для цих цілей використовують полістирол або Піноплекс. Сьогодні на ринку є досить великий вибір спеціальних мат, забезпечених зажимами для труб.

Обов'язковою умовою є використання демпферного стрічки. Її укладають уздовж зовнішніх стін приміщення, що обігрівається. При цьому необхідно, щоб по висоті вона перекривала теплоізоляцію і стяжку.

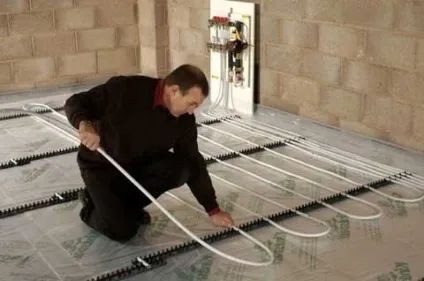

Потім, поверхню покривають мультіфольговим шаром або плівкою і мають у своєму розпорядженні на ній арматурну сітку, до якої фіксують нагрівальні елементи, використовуючи маленькі хомутики з пластика. На ділянках, де труби перетинають компенсаційні шви, їх захищають від механічних впливів гофрой, яка одночасно виступає в якості теплоізоляції.

монтаж системи

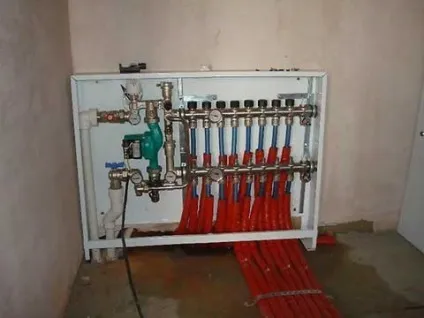

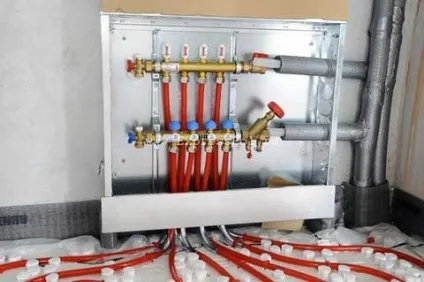

При необхідності встановлюють колекторні шафи. Монтаж їх можна виконувати або безпосередньо після влаштування підлоги, або дещо пізніше. Начинаяс двоповерхових будівель, установка гребеня необхідна на кожному рівні.

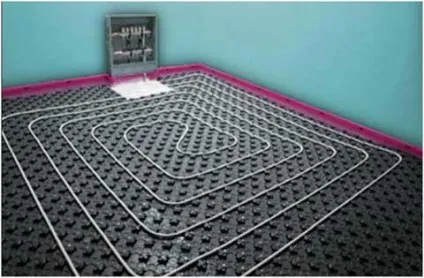

Греющую петлю можна отримати за кількома схемами. Найпоширенішими вважаються «змійка» і «спіраль». У контурі першого типу теплоносій подається у напрямку від зовнішньої стіни, тому на початкових ділянках тепловтрати вище, ніж в центральних. Для коригування нерівномірності підігріву і компенсації тепловтрат крок укладання магістральних ліній по периметру зовнішніх стін вибирають менше.

Середня витрата труб складає близько 5 метрів на квадратний метр. При цьому монтаж виконують, дотримуючись певних правил. Так, довжина контуру, розміщеного з кроком в 200 мм, не може бути більше 90 м.

При влаштуванні систем на великих площах укладається кілька незалежних петель.

Роботи по опрессовке

Після завершення укладання трубопроводу, гребеня і підключення нагрівального контуру, систему перевіряють на герметичність і міцність. Для цього теплоносій подають під тиском, яке повинно бути трохи більше робочого. Знизити його можна щонайбільше на 0,02 МПа, з умовою що температура теплоносія залишається незмінною. Мінімальний термін опресування - добу.

бетонна заливка

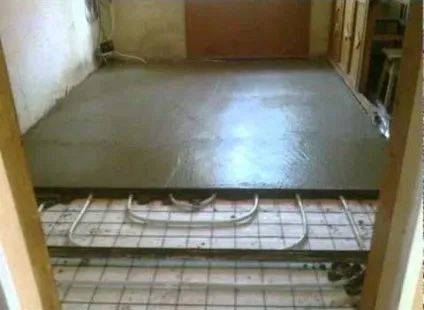

Отриману конструкцію заливають стяжкою з додаванням пластифікатора. товщина якої змінюється від декількох сантиметрів до 15. Бетон заливають на нагріті труби, поки вони не встигли скоротитися. В іншому випадку при нагріванні труби прорвуть бетон.

Систему включають після остаточного затвердіння стяжки і, поступово підвищуючи температуру, доводять її до максимальних значень, приблизно на третю добу. На закінчення укладається фінішне покриття.
