Тепла підлога або радіатори, що краще
Капітальний ремонт або нове будівництво приватного будинку або квартири неодмінно призведе до вибору типу системи центрального опалення. Ця система повинна бути гранично економною, але не на шкоду ефективності та естетичними параметрами. Порівняємо дві найбільш поширені системи - класичну, з радіаторами опалення, і тепла підлога, в розрізі використання теплоизлучающих елементів.
Радіатори опалення
Існує 3 види радіаторів, які розрізняються за матеріалом виготовлення:
1. Чавунні. Робочий тиск від 9 бар, є можливість додавати секції, висота від 350 мм до 1500 мм, глибина від 50 мм до 140 мм.
переваги:
• Довговічність.
• Підходить будь-який тип теплоносія.
• Висока робочий тиск.
• Невелика ціна.
• Високий коефіцієнт теплового випромінювання.
недоліки:
• Висока теплова інерційність - довго нагріваються і остигають.
• Низька тепловіддача, близько 110 Ватт на секцію.
• Необхідно великий оббьем теплоносія, від 0,9 л до 1,5 л.
• Велика вага і убогий дизайн. У нових моделях присутні ніжки для установки на підлогу і дуже красиве і якісне лиття.
Таблиця характеристик чавунних батарей, найбільш популярних моделей, дані наведені на 1 секцію.
2. Алюмінієві і біметалічні. Бувають литі і збірні - виготовлені способом екструзії видавлюванням. Витримують до 16 бар, висота від 200 мм до 800 мм, глибина від 80 мм до 100 мм.
переваги:
• Невелика вага, зручні при монтажі.
• Високий коефіцієнт теплової віддачі.
• Низька теплова інерційність - можна встановити теплорегулятор.
• Економічність.
недоліки:
• Менший робочий тиск.
• Не дуже довгий термін служби.
• Тендітні.
• Не можна використовувати деякі види антифризу як теплоносій. Вступають в корозійну реакцію з алюмінієм і утворюють повітряні кишені.
Таблиця характеристик чавунних батарей, найбільш популярних моделей, дані наведені на 1 секцію.
3. Сталеві. Бувають панельні - нагрівальний елемент складається з штампованих, профільованих пластин зварених по контуру, у них неможливо додати додаткові секції, і трубчасті - труби зі сталі приварені до литим колекторам, має вигляд чавунного радіатора, але кількість вертикальних каналів для теплоносія від 2 до 6. Робоче тиск на вході 6 - 15 бар, максимальна температура 120 гр. С, висота від 200 мм до 900 мм, глибина до 225 мм (у трубчастого).
переваги:
• Хороша тепловіддача шляхом випромінювання, панельні нагрівають додатково шляхом конвекції.
• Великий термін служби, надійні.
• Легко монтуються, передбачені різні варіанти підключення.
• Невелика вартість.
недоліки:
• Схильні до корозії.
• Не витримують гідроудар.
• Іноді відстає заводська покраска.
Таблиця характеристик чавунних батарей, найбільш популярних моделей.
Де можна використовувати
Основним параметром, на який слід звернути увагу, є не тепловіддача, а робочий тиск. В опалювальних системах з природною циркуляцією можна використовувати радіатори з тиском до 10 бар, з примусовою, до 15 бар. Робочий тиск централізованого опалення в квартирах до 10 бар, але при опрессовке може піднятися до 15-20 бар. Якщо квартира підключена до магістральної теплоцентралі то тиск зростає до 25 бар.
Принцип роботи
Радіатори опалюють приміщення, комбінуючи два способи нагріву - теплове випромінювання і конвекційні потоки. Останній спосіб, особливо ефективний при використанні сталевих і алюмінієвих радіаторів. Сам процес конвекції полягає в «засмоктуванні» радіатором холодного повітря в простір між нагрітими панелями, де воно нагрівається і виходить теплим потоком вгору (схема 1).
Способи монтажу і обв'язки
Батареї опалення мають 3 схеми підключення:
1. Однотрубна горизонтальна схема. Послідовне підключення батарей.
Для неї характерне використання «байпаса», спеціальної труби меншого діаметру, для можливості відключення від електроживлення від загальної мережі. Це можна використовувати і при аварійних ситуаціях і для регулювання температури в приміщенні.
Можливі дві схеми обв'язки радіатора байпасом:
З використанням двох кранів.
З використанням одного триходового крана.
2. Двотрубна вертикальна схема. Паралельне підключення батарей.
3. Променева схема паралельного підключення з використанням гребінки.
Для схем послідовного типу можливі 3 види обв'язки радіаторів:
1. Бокове підключення.
2. Радіальне підключення. Найбільш ефективно використовує тепло.
3. Нижня підключення. Особливо не ефективне.
Тепла підлога
Теплі підлоги поділяються на гідравлічні, де теплоносій йде по трубах і електричні. Електричні в свою чергу розрізняються за типом нагрівального елементу - провідний і плівковий.
Всі типи теплої підлоги можна використовувати під такими покриттями:
• Ламінат.
• Тонка паркетна дошка.
• Лінолеум, без утеплювача.
• Керамічна плитка.
• Наливна підлога.
Не можна встановлювати тепла підлога під:
• Пробка.
• Утеплений лінолеум.
• Ковролін.
• Паркет.
Покриття з теплоізоляцією будуть знижувати ефективність тепловіддачі. І якщо використовується система автоматичного управління температурою, то електричні нагрівальні елементи будуть весь час перевантажені, що призведе до швидкого виходу з ладу. Гідравлічний підлогу менш схильний до такого ефекту, але швидкість прогрівання приміщення буде дуже низькою. Укладання ж під паркет призведе його в непридатність через кілька опалювальних сезонів.
Водяна тепла підлога зазвичай використовують для повної заміни радіаторної системи опалення.
Електрична тепла підлога використовується як доповнення до основної системи опалення для ванн, кухонь, прихожих, лоджій, балконів, мансард. Він має ряд переваг перед гідравлічним:
• Висота підлоги набагато менше.
• Можна використовувати в квартирах, де технічно неможливий гідравлічний.
• Монтаж може проводитися без капітального ремонту. Плівкові взагалі можна встановлювати на старе кахельне покриття.
• Прогрівання всій площі підлоги дуже швидкий.
Монтаж гідравлічного теплої підлоги
1. Підготовка приміщення. Розмічений рівень «чистої підлоги», висвердлені технологічні ніші і отвори для труб подачі теплоносія. Стяжка чорнової підлоги повинна бути рівна, не більше 5% перекосу.
2. Пристрій теплоізоляційного шару - пінопласт, поліуретан і т. Д. Можливе використання спеціальних матеріалів, що утеплюють плит з готовим пароізолірующую покриттям з полістиролу або лавасана.
3. Пристрій пароізоляційного шару - армований капроном поліетилен або поліпропілен.
4. Зміцнення і склейка пароізоляції демпферного стрічкою. Вона проходить по стиках і по всьому периметру приміщення. І повинна бути вище рівня стяжки на 2 см.
5. Теплоізоляційна монтажна плита.
Використовується для закріплення труб і додаткової теплоізоляції. Виготовляються з пінополістиролу. З використання, дозволяє істотно скоротити час на монтаж статі.
6. Установка труб. В принципі для установки підходять всі матеріали: мідь, сталь, металопластик, поліхлорвініл, полібутан і т. Д. Але краще використовувати поперечно зшитий поліетилен високої міцності РЕ-Х. ці труби спеціально розроблені для теплих підлог і мають ряд переваг:
• Висока теплопровідність 0,32 Вт / м * гр С.
• Міцність і надійність - видерживают тиск 7 бар при 90 гр С і 11 бар при 70 гр С
• Витримують великі вигини - до 5 діаметрів.
• Довговічність. Виробник дає гарантію до 50 років.
• Не схильні до корозії.
• Низький рівень шуму.
• Низьке гідросопротівленіе стінок.
• Відсутність з'єднань при укладанні в середній кімнаті. Довжина бухти 200 м.
7. Правила укладання.
• Відступ від зовнішньої стіни 150 мм.
• Чи не укладати на стик панелі перекриття.
• Можливе укладання посередині кімнати з великим кроком.
8. Типи укладання - змійка, подвійна змійка, равлик.
Укладання може проводитися не в усьому приміщенні, якщо розміщення «стаціонарної» меблів відомо заздалегідь, то такі площі краще обійти.
9. Підключення труб до розподільного колектора - гребінці. Виробляється в залежності від матеріалу. Або пайка (мідь, поліхлорвініл, поліетилен), або складання муфтами (сталь, металопластик).
10. Обпресування труб. Проводиться перед заливкою Для перевірки цілісності системи.
11. Заливка бетоном і установка деформаційного шва з еластичної полімерної прокладки. Можливо але не обов'язково встановити арматурну сітку поверх труб. Це так само запобіжить розповзання тріщин.
Останнім часом набули популярності беззалівочние «сухі способи установки» гідравлічних підлог. Ця система може застосовуватися в багатоквартирних будинках або в будинках з дерев'яним перекриттям там де не можна використовувати заливку. ККД в такій системі трохи нижче. Обходиться трохи дорожче, ніж традиційна, через використання теплораспраделітельних пластин, але набагато легше в монтажі:
1. Укладання теплоізоляції на перекриття.
2. Укладання смуг дерева, ДСП або полістирольних плит.
3. Укладання труб з теплорозподільчих металевими пластинами.
4. Укладання виброизолирующего покриття.
5. Укладання ламінату або іншого покриття.

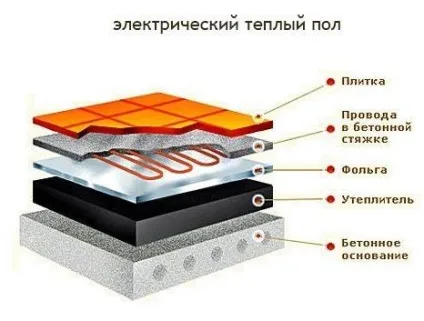

Монтаж електричної теплої підлоги
Системи електричного нагріву, які використовуються в теплих підлогах, можуть бути:
1. Кабельними.
2. Кабель в армуючої сітки.
3. Плівковий - інфрачервоний.
Для монтажу знадобляться:
• Один з видів теплогенеруючих систем.
• Монтажні дроти і кабель заземлення
• Кріплення.
• Регулятор і термодатчик (зазвичай входить в комплект).
• Система УЗО.
Процес монтажу:
1. Підготовка чорнового підстави - вирівнювання, теплоізоляція, пароізоляція.
2. Укладаємо теплоотражающий матеріал.
3. Інфрачервоний пол просто розстеляємо поверх утеплювача і кріпимо скотчем до основи. У його конструкції теплоотражающий матеріал вже передбачений.
4. Заміряємо опір нагрівальних кабелів перед укладанням. Розбіжність з паспортом виробу не повинно перевищувати 10%.
5. Укладаємо кабелю і зміцнюємо. Якщо вибрали варіант з заливкою бетоном, то укладаємо армуючої сітки.
6. З'єднуємо нагрівальний елемент і кабель живлення. Кабель пакуємо в гофру і кріпимо до підлоги.
7. Звіряємо показники опору ще раз.
8. Заливаємо стяжку або укладаємо зверху плитку.
9. Варіант інфрачервоного статі - укладаємо виброизоляцию і / або поліетиленову плівку і ставимо ламінат.
