Технологія монтажу електропроводок на лотках і в коробах

У приміщеннях, де допускається відкрите прокладання проводів і кабелів, використання літаків і коробів дозволяє значно скоротити трудомісткі операції кріплення проводок і обійтися без дефіцитних труб. Такий вид прокладки забезпечує хороші умови охолодження проводів (кабелів), можливість заміни їх і вільний доступ до них в процесі експлуатації. Лотки для електропроводок випускають секціями довжиною 2 м: зварні - шириною 200 і 400 мм, перфоровані - 50 і 100 мм.
Лотки встановлюють на висоті не менше 2 м від рівня підлоги або площадки обслуговування; в приміщеннях, що обслуговуються спеціально навченим персоналом, висота розташування лотків і коробів не нормується.
Металеві лотки НЛ (рис. 4.11) встановлюють на збірних кабельних конструкціях, елементах будівельних і технологічних конструкцій, кронштейнах і підвісках. Крок кріплення кабелів - 250 мм.
Всі з'єднання при монтажі виконують різьбовими деталями кріплення. Для надійного електричного контакту в місцях з'єднання прямих забарвлених лотків фланці мають гальванічне покриття. Електричний контакт допоміжних елементів з прямими пофарбованими лотками забезпечується стопорними шайбами ​​або зачисткою місць контакту.

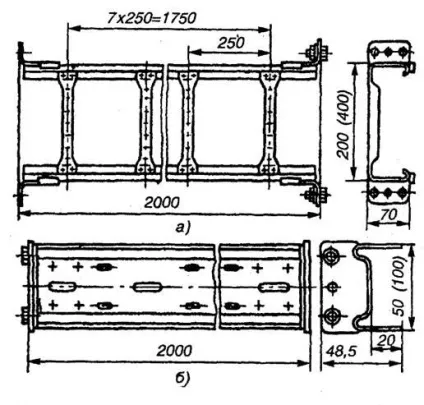

Металеві прямі лотки: д - НЛ40-П2 і НЛ20-Ш; б-НЛ5П2 і НЛ10-П2

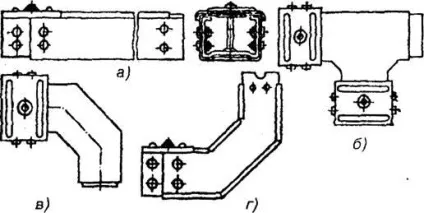

Сталеві електротехнічні короби серії У:
а - прямий; б-трійникове; в - кутовий для вимірювання траси в горизонтальній площині; г - кутовий для зміни траси у вертикальній площині

Сталеві одноканальні короба серії У вдосконаленої конструкції допускають збільшене навантаження, забезпечують прокладку траси з необхідними поворотами; їх використовують для вертикальної прокладки мереж. Надійний електричний зв'язок секцій короба здійснюють з'єднанням елементів болтами.

Способи прокладання проводів і кабелів на лотках: а рядами; б-пучками; в - пакетами; г - багатошарова

Операції монтажу електропроводок в лотках і коробах виконують в певній технологічній послідовності.
Спочатку розмічальним шнуром розмічають трасу з дотриманням місць установки опорних і підтримуючих конструкцій і точок їх кріплення до будівельних елементів будівлі. Відстань між точками кріплення лотків приймають рівним 2-2,5, коробів - не більше 3 м. Потім встановлюють або підвішують опорні конструкції на кронштейнах або консолях, перфорованих смужках і профілях, закріплюючи їх розпірні або пристрілюють дюбелями.
Опорні конструкції приварюють до закладних частин і металевих конструкцій будівлі, або підвішують в прольотах цехів на несучих тросах і тросових підвісках розтяжками. При перетині лотка або короба з трубопроводами, відстань від трубопроводу до опорної конструкції має бути не менше 50, при паралельному сполученні - не менше 100 мм, для трубопроводів з гарячою рідиною або газами відповідно не менше 100 і 250 мм.
Після цих операцій з окремих секцій лотків збирають блоки по 6-12 м, поєднуючи їх планками на болтах. При прокладанні коробів на тросових підвісках передбачають ухил в бік спуску до електроприймачів. Далі підготовляють мірні відрізки проводів, в місцях їх з'єднань і на кінцях знімають ізоляцію, прозванивают, скручують жили, контролюють правильність з'єднань, в потрібних місцях встановлюють коробки або стискання, збирають в пучки, Бандажуються, маркують бирками. Число проводів в пучку має бути не більше 12, зовнішній діаметр пучка - 0,1 м. Відстань між бандажами на горизонтальних пучках 4,5, на вертикальних - не більше 1 м.
При прокладанні проводів і кабелів в лотках рядами, пучками і пакетами витримують проміжок: при одношарової прокладці - в світлі 5 мм; при прокладанні пучками - 20 мм; між проводами при багатошарової прокладці - без проміжків.
При прокладанні проводів і кабелів в коробах висота шару в одному коробі не повинна перевищувати 0,15 м. Мірні відрізки з барабанів або бухт розмотують і укладають на лотки з допомогою пристосувань, роликів і жолобів.
У місцях поворотів трас, на відгалуженнях, при вертикальній і горизонтальній прокладці лотків плазом проводи та кабелі кріплять через 1 м, при прокладці коробів кришкою вниз їх кріплять через 1,5 м, в сторону - через 3 м. На прямих горизонтальних ділянках кріпити дроти в коробах не слід.
На кінцях лотків і коробів, поворотах траси і відгалуженнях, а також в місцях підключення проводів до електроустаткування встановлюють маркувальні бирки. Сполучені в магістраль лотки або короба заземляють не менше ніж у двох віддалених один від одного місцях з протилежних сторін лінії і додатково в кінці відгалуження. При цьому перевіряють безперервність ланцюга «фаза-нуль», контактних з'єднань і вимірюють мегаомметром опір ізоляції.
