Технологія будівництва будинку з бруса, схема, інструкція зборки, споруда в картинках і фото
Даний розділ створений, що б наочно зрозуміти в картинках на схемах, як будується будинку з бруса крок за кроком. Опис до фото будуть мінімальні, так картинки інформативні і зрозумілі і спеціально були розроблені з нуля для нашої компанії. Такий інструкції по збірці брусового дачного будинку ви ні де не знайдете.

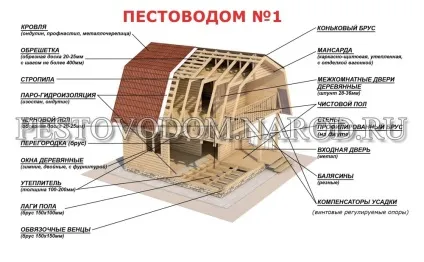

Для початку ознайомтеся із загальною інформацією по технологією спорудження будинку, будинок з мансардою в розрізі
При будівництві будинку з профільованого бруса пропонуємо 3 типу фундаменту:

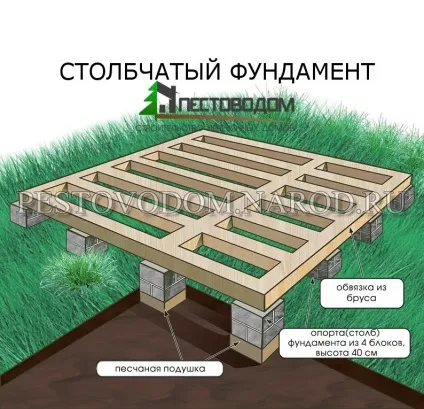

1. Стовпчастий (на фото)
2. Свайний (гвинтові палі)
3. Стрічковий бетонний

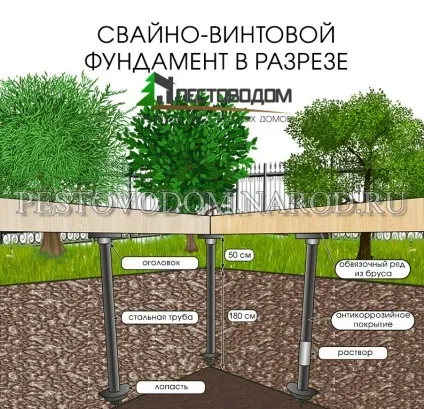

Пальово-гвинтовий фундамент заміського будинку

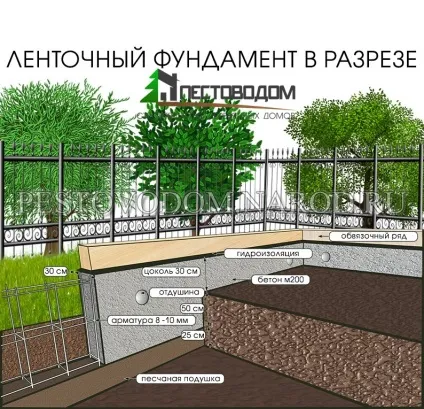

Стрічковий бетонний армований фундамент. застосовують для капітальних будинків під ПМП

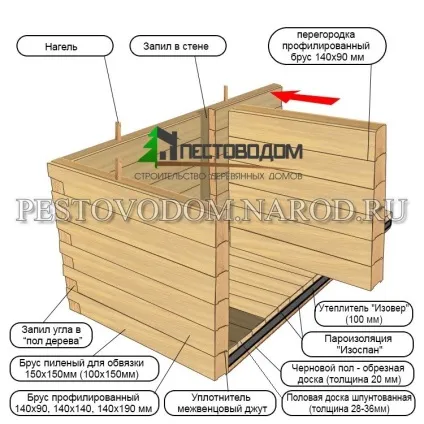

Зруб будинку з профільованого бруса. дивіться детальну схему
При складання будинку застосовують два основних види кутових з'єднань:
1. Тип рубки кута в «шип-паз»
2. Тип рубки кута в «підлогу дерева»

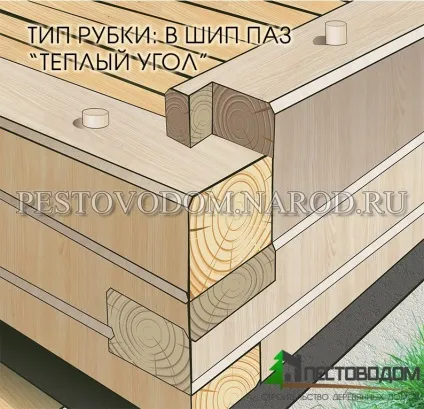

Тип рубки кута в шип-паз (друга назва «теплий кут»)

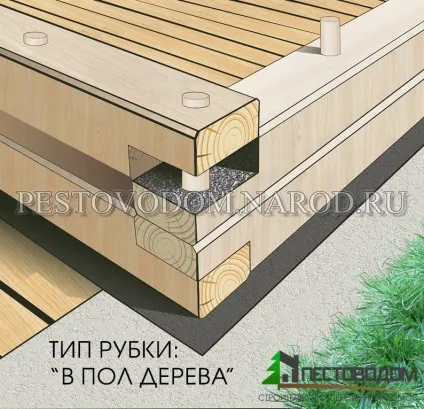

Тип рубки кута в «підлогу дерева»

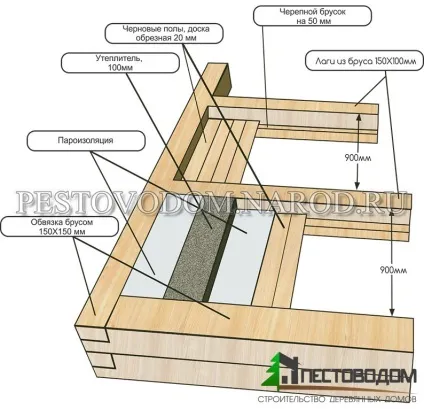

Пристрій підлоги 1 поверху. конструкція являє, так званий листковий пиріг
Монтаж вінців зрубу здійснюють на два види нагелів:

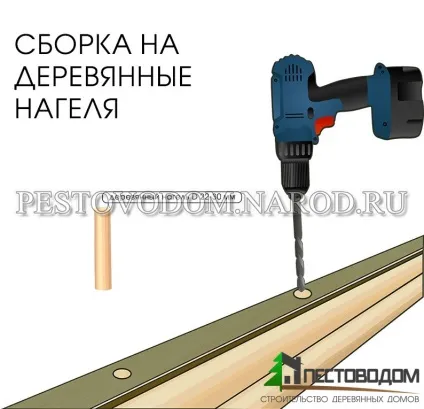

1. Дерев'яні нагеля (на фото)
2. Металеві Нагель

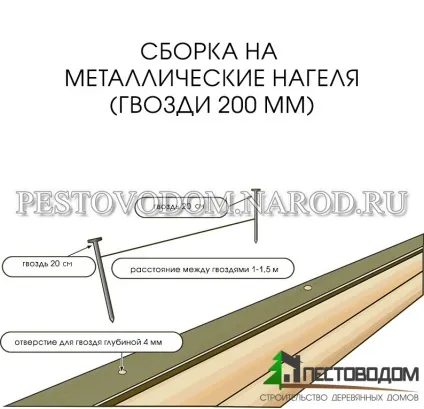

Збірка рядів бруса між собою на металеві Нагель (цвяхи 200мм)
Можуть бути різні варіанти профілю бруса і його розміру:
1. Розмір 140 × 90мм (для дачних і сезонних будинків)
2. Розмір 140 × 140мм (оптимальний варіант)
3. Розмір 140 × 190мм (для будинків під ПМП)

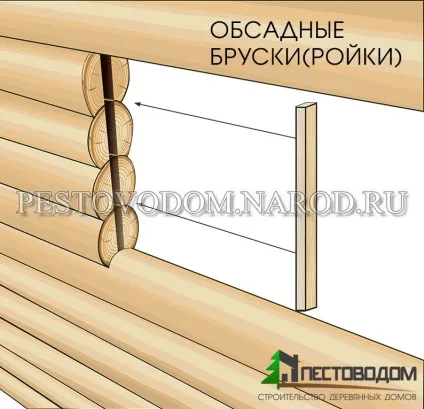

Обсадні бруски (Ройко) в віконні та дверні прорізи для запобігання негативним впливу усадки

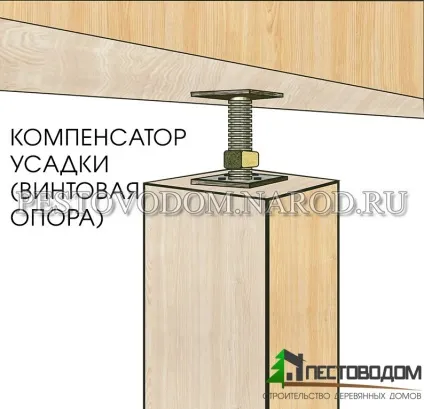

Компенсатор усадки гвинтовий в стовпи і опори відкритих терас, веранда і ґанків
У двоповерхових будинках з мансардою застосовують два основних типи конструкції дахів:

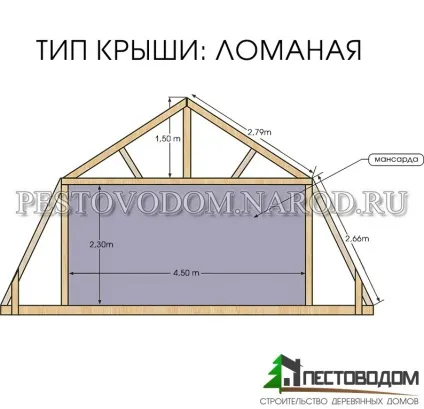

1. ламаного даху (ламаний тип даху), нижче на фото
2. Двосхилий дах (двоскатний тип даху)

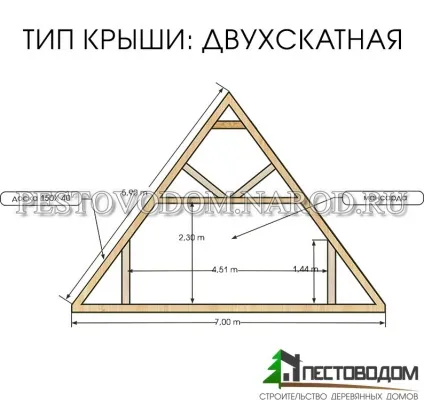

Двосхилий дах садового будинку

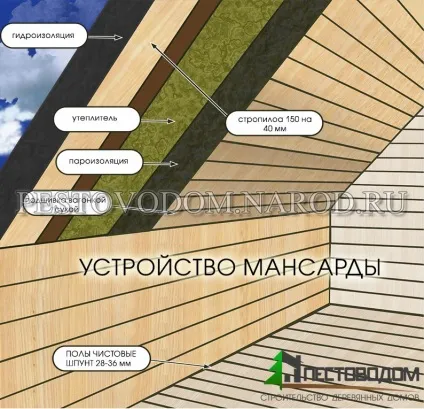

Пристрій мансарди (другого поверху) житлового будинку

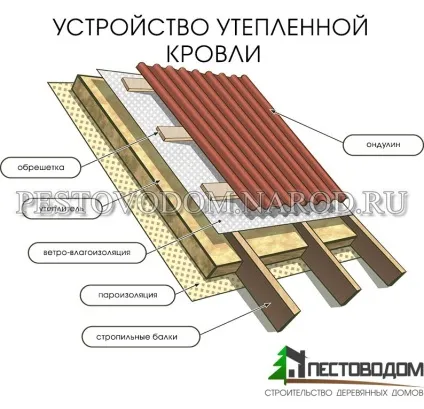

Схема монтажу покрівельного пирога даху в розрізі
Якщо у вас залишилися питання, ознайомтеся з [технологіями в фото]
