Технологічна документація чпу операцій, проектування технологічних процесів
Технологічну документацію, що розкриває сутність програмної операції, виконують на бланках за формами ЕСТД. Незважаючи на деякі відмінності в оформленні документації різними підприємствами і організаціями, є спільні риси, що дозволяють виділити наступні документи: карту ескізів, карту наладки, операційну технологію, текст програми (роздруківку).
карти ескізів
На карті ескізів, виконаної на бланках за формою 5 ГОСТ 3.1105-74, приведений ескіз деталі після проведення даної запрограмованої операції (рис. 82). На ескізі деталі цифрами вказані зони обробки, наприклад отвір меншого діаметру - зона 1, отвір більшого діаметра - зона 2, зовнішній діаметр - зона 3, торець - зона 4. Якщо за картками попередніх операцій неможливо точно встановити розміри заготовки, то на карті ескізів або її продовженні (форма 5а) зображують ескіз заготовки, що надходить на дану операцію. Ескіз заготовки призводять також в тих випадках, коли в цехах використовують обрану для верстата з ЧПУ частина від повної технологічної документації.

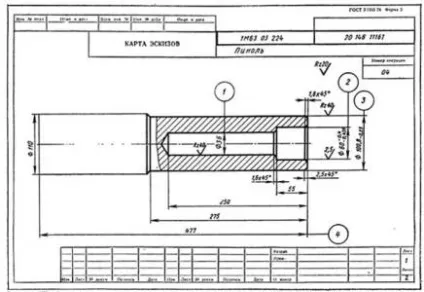

Мал. 82. Карта ескізів чпу операції
карти налагодження
На таких же бланках оформлена карта налагодження (рис. 83). У карті налагодження показано базування заготовки, тип і розміри затискних пристроїв і елементів, взаємне розташування заготовки і супорта, що знаходиться в нулі програми, типи інструментальних блоків і ріжучих інструментів і їх прив'язка до позицій револьверної головки або гнізд магазину, а також інші відомості, необхідні для настройки верстата.

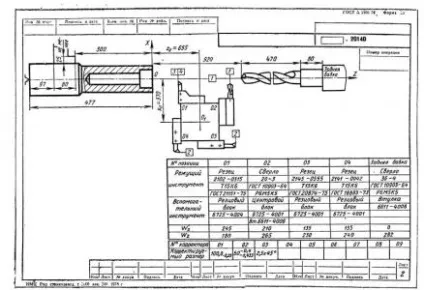

Мал. 83. Карта наладки чпу операції
В операційній карті механічної обробки дан перелік переходів механічної обробки із зазначенням допоміжних і ріжучих інструментів, режимів різання, витрат основного і допоміжного часу, контрольованих розмірів і параметрів із зазначенням вимірювальних інструментів.
По тексту програми наладчик повинен встановити моменти включення і скасування того чи іншого коректора положення інструменту, наявність в програмі виключаються кадрів, помічених дробової рисою; наявність або відсутність технологічних зупинок по команді М01 (останов з підтвердженням); кадрів з символом «:» (головні кадри); номерів кадрів, з яких починаються окремі переходи.
