Технічний стан об’єкта

Читайте також З ДРУЗЯМИ!

Перехід обладнання з одного технічного стану (ТС) в інше зазвичай відбувається внаслідок пошкодження або відмови.

Пошкодження - подія, що полягає в порушенні справного стану об'єкта при збереженні працездатного стану.

При пошкодженні працездатність об'єкта зберігається, але з часом пошкодження може перейти в відмову, в результаті чого працездатність буде порушена. Наприклад, подряпина на захисному покритті друкованої плати спершу не порушує працездатність приладу, але через певний час під впливом забруднення, вологи та інших факторів в цьому місці може статися замикання провідників, яке призведе до відмови приладу.

Відмовою називається подія, що полягає в порушенні працездатного стану об'єкта. Критерієм відмови є ознака або сукупність ознак порушення працездатності об'єкта, встановлених в нормативно-технічної і (або) конструкторської (проектної) документації.

Поряд з поняттями «пошкодження» і «відмова» в теорії надійності і технічної діагностики використовуються поняття «дефект» і «несправність».

Дефект - це кожне окреме невідповідність об'єкта встановленим вимогам. Якщо є дефект, значить, хоча б один з показників якості або параметрів об'єкта вийшов за граничне значення або не виконується одна з вимог нормативної документації. Термін «дефект» в основному застосовується при контролі якості продукції (об'єкта) на стадії виготовлення, а також при ремонті, наприклад при дефектації об'єкта, при складанні відомостей дефектів та контролі якості відремонтованого об'єкта.

Дефект може бути конструктивним (при невідповідності вимогам технічного завдання або правилами розробки об'єкта) і виробничим (при невідповідності вимогам нормативної документації на виготовлення і поставку об'єкта). Прикладами дефектів можуть служити вихід розміру деталі за межі допуску, неправильна збірка або регулювання приладу, подряпина на захисному покритті і ін.

Несправність означає знаходження об'єкта (вироби) в несправному стані. Цей термін застосовується при використанні, зберіганні та транспортуванні об'єктів (виробів). Перебуваючи в несправному стані, об'єкт може мати один або кілька дефектів. На відміну від терміна «дефект» термін «несправність» застосовується не до всіх об'єктів. Так, не називають несправностями неприпустимі відхилення параметрів матеріалів, палива, хімічних продуктів.

Різниця між справністю і працездатністю полягає в тому, що працездатність визначається виконанням основних вимог, а справність - виконанням як основних, так і другорядних. Тому поняття «справність» ширше, ніж поняття «працездатність». Дійсно, якщо прилад справний, то він обов'язково і працездатний, працездатний прилад може бути і несправним.

Відповідно до ГОСТ 27.002-89 розрізняють наступні види стану технічних об'єктів.

Справний стан - це стан об'єкта, при якому він відповідає всім вимогам нормативно-технічної і (або) конструкторської (проектної) документації. Стан об'єкта, при якому він не відповідає хоча б одній з вимог нормативно-технічної і (або) конструкторської (проектної) документації, називається несправним.

Працездатним називається стан об'єкта, при якому значення всіх параметрів, що характеризують його здатність виконувати задані функції, відповідають вимогам нормативно-технічної та (або) конструкторської (проектної) документації. Під непрацездатним розуміють такий стан об'єкта, при якому значення хоча б одного параметра, що характеризує його здатність виконувати задані функції, не відповідає вимогам нормативно-технічної і (або) конструкторської (проектної) документації.

Граничний стан - це стан об'єкта, при якому його подальша експлуатація неприпустима чи недоцільна або відновлення його працездатного стану неможливе чи недоцільне.

При діагностуванні об'єктів використовують поняття правильного або неправильного функціонування.

Стан правильного функціонування - стан, при якому застосовується за призначенням об'єкт в цілому або його складова частина виконують в поточний момент часу покладені на них алгоритми функціонування зі значеннями параметрів, відповідають установленим вимогам. Відповідно, в стані неправильного функціонування об'єкт не виконує покладені на алгоритми функціонування з необхідними значеннями параметрів.

Всі безліч можливих ТС об'єкта може бути розділене на підмножини станів правильного і неправильного функціонування.

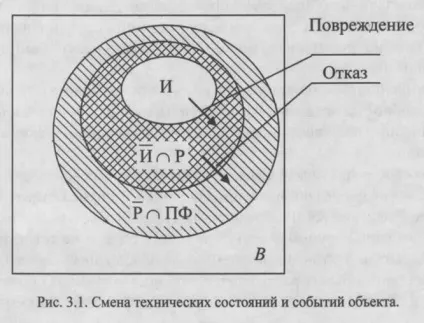

Розглянемо взаємозв'язок виділених підмножин ТС (рис. 3.1).

Нехай площа, зайнята на діаграмі прямокутної фігурою В, характеризує безліч всіх можливих видів технічного стану об'єкта, а площі фігур І, Р і ПФ відповідають підмножини станів справного, працездатного і правильно функціонуючого (в певному режимі) об'єкта.

Площі, що доповнюють площі фігур І, Р і ПФ до площі В, позначимо як І, Р і ПФ. Їм відповідають підмножини станів несправного, непрацездатного і неправильно функціонуючого об'єкта відповідно.

Використовуючи символіку теорії множин, запишемо співвідношення для включених один в одного підмножин:

Справний об'єкт завжди працездатний і функціонує правильно, несправний також може бути працездатним і правильно функціонує.

Об'єднання підмножин і їх доповнень призводить до повного (основного) безлічі:

На малюнку показані три характерних перетину підмножин:

- підмножина станів несправного, але працездатного об'єкта (на діаграмі - це площа з подвійним штрихуванням);

- підмножина станів непрацездатного, але правильно функціонуючого об'єкта.

Працездатний об'єкт може бути несправним, але при цьому правильно функціонує. Непрацездатний об'єкт завжди несправний, але при цьому він може бути правильно функціонує в будь-якому режимі.

Правильно функціонуючий в даному режимі об'єкт може бути несправним і з урахуванням всіх режимів непрацездатним. Неправильно функціонуючий об'єкт завжди несправний і непрацездатний.

Для полегшення завдання діагностування кожен вид технічного стану підрозділяють на групи станів, які характеризуються певними загальними властивостями. Перехід об'єкта природним шляхом з однієї групи в іншу означає поява сукупності фізичних дефектів, впізнаваних як узагальнений дефект.

Стан об'єкта розпізнається з точністю до виду при його перевірці і з точністю до групи при пошуку дефекту. Якщо в результаті перевірки встановлено, що об'єкт працездатний, можна визначити групу (ступінь) його працездатності. Якщо об'єкт визнаний непрацездатним, то пошук дефекту здійснюється з точністю до групи непрацездатності, т. Е. До узагальненого істотного дефекту.

Слід зазначити, що відмова об'єкта може виникнути в результаті наявності одного або декількох дефектів, але поява дефектів не завжди означає, що виникла відмова. Таким чином, дефект, як і несправність, в залежності від його впливу на технічний стан об'єкта може означати і пошкодження, і відмова. Надалі при діагностуванні об'єктів будуть розглядатися дефекти, що призводять до відмови окремого елемента або системи в цілому.

Рівень технічного стану об'єкта (див. Рис. 3.1) знижується під дією експлуатаційних факторів, що призводять до пошкодження, відмови і переходу в граничний стан через непереборного порушення вимог безпеки, зниження ефективності експлуатації, морального старіння і ін. Рівень технічного стану підвищують шляхом проведення ТО і ремонту. Так, якщо в гірокомпас перестала працювати стежить система, слід говорити про виникнення відмови, так як порушено одне з основних вимог до нормальної роботи гірокомпас, і користуватися таким приладом до усунення причини відмови не можна.

Якщо перегоріла одна з сигнальних лампочок на штурманському пульті, це не відмова, а пошкодження, так як порушується справність тільки однієї деталі приладу і гірокомпас зберігає свою працездатність.
