Технічний нагляд за будівництвом веж (щогл, вишок) стільникового зв’язку

А.Н. Мурадов, заст. директора з розвитку, начальник лабораторії неруйнівного контролю, фахівець II-го рівня НК по тепловому контролю (ТОВ «Алтайстройдіагностіка»), С.А. Горбенко. директор (ТОВ «Алтайстройдіагностіка»), А.П. Васильєв. експерт (ТОВ «Алтайстройдіагностіка»), В.Є. Остапенко. гл. інженер (ТОВ «Алтайстройдіагностіка»), О.В. Поляков, гл. фахівець (ТОВ «Алтайстройдіагностіка»).

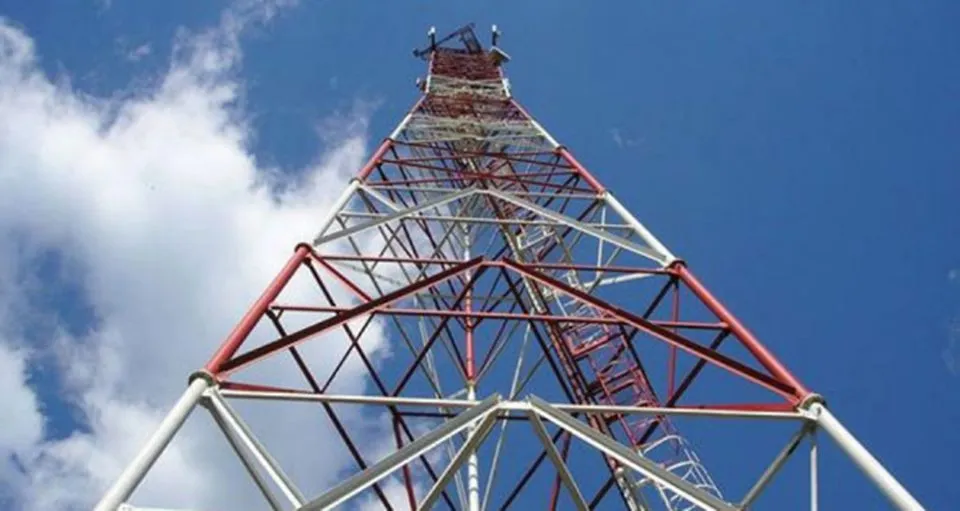

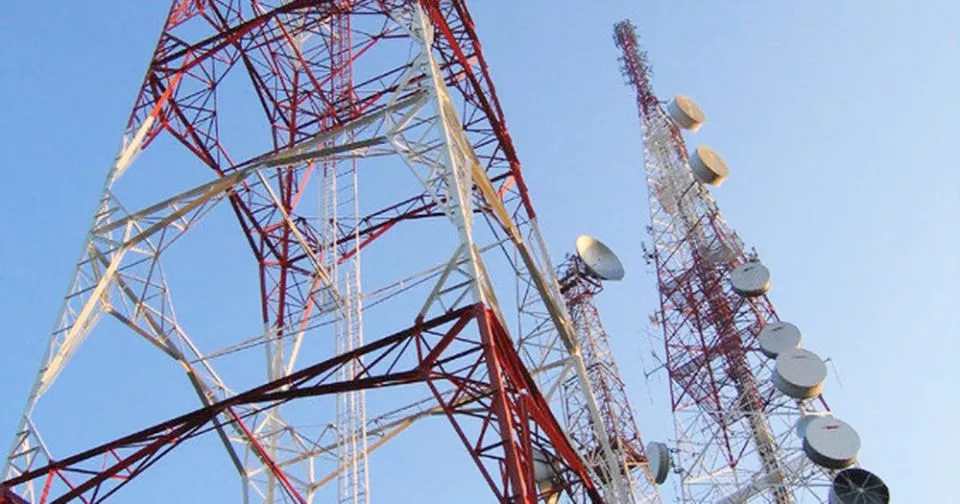

Вежами стільникового зв'язку називають один з видів антенних опор - вільно розташованих конструкцій, що не вимагає додаткових кріплень (відтяжок) для забезпечення сталого вертикального положення і призначених для розміщення обладнання різних видів зв'язку і мовлення, в тому числі телерадіомовлення, стільникового та радіорелейного зв'язку. У центрі стовбура вежі монтується підйомна сходи з дуговим огорожею для обслуговування встановленого на вежі обладнання. При необхідності по ходу руху монтуються спеціальні майданчики для відпочинку.

Вежі стільникового зв'язку повинні бути встановлені таким чином, щоб сигнали антен, встановлених на них, перетиналися. Як правило, вежі стільникового зв'язку - сталеві зварні або збірні на болтах, трьох- і чотиригранні, встановлені на дахах будівель і стаціонарно на землі, призматичні і пірамідальні.

Щогла зв'язку може бути встановлена як з розтяжками, так і з вантажем, і у вигляді опор (фермний тип). Щогла стільникового зв'язку фермного типу монтується з декількох секцій довжиною 2-3 метра. Конструкції складеного типу відрізняються підвищеною стійкістю.

Вишка зв'язку трапецієподібної конфігурації монтується з окремих секцій довжиною по 3, 6, 9 метрів, які з'єднуються між собою за допомогою двосторонніх накладок. Жорсткість конструкції забезпечується за рахунок діагональних зв'язків. Установка вежі стільникового зв'язку виконується з влаштуванням драбин і огороджень, площадок, монтажем молниеприемников, кронштейнів для прокладки кабелю. Вишка зв'язку встановлюється на підготовлений фундамент, закріплюється за допомогою болтів.

Відповідно до вимог нормативних документів Замовник (оператор стільникового зв'язку) зобов'язаний виконати роботи з метою винесення висновку про відповідність будівельних конструкцій проектної документації та про можливість подальшої безпечної експлуатації веж стільникового зв'язку.

ТОВ «Алтайстройдіагностіка» має багатий досвід з проведення будівельного контролю за зведеними висотними спорудами, а саме опор для розміщення апаратури стільникових операторів. За час свого існування силами фахівців ТОВ «Алтайстройдіагностіка» було виконано більше 120 робіт з даної тематики. Роботи проводилися на значних територіях України (Омська, Кемеровська, Свердловська, Тюменська області, Алтайський і Горловкаій край, республіки Хакасія і Алтай).

Технічному огляду піддавалися вежі (щогли, вежі) самих різних типорозмірів і конструктивних виконань. Висота опор стільникового зв'язку під час огляду варіювалася від 8 до 85 метрів.

Для антенних веж, що будуються на землі, роблять пальові або монолітні фундаменти, вибір яких залежить не тільки від власної навантаження, але і від особливостей грунту. Вимоги до розташування веж зазвичай дуже строгі - бажано найвище місце в окрузі, доступ до електрики (якщо необхідно - встановлюють власний трансформатор), поблизу населених пунктів.

При проведенні робіт по технічному огляду необхідно оцінити відповідність встановлених веж проекту в натурі.

При візуальному огляді будівельних конструкцій башти необхідно:

виявити відповідність основних розмірів і положення окремих конструкцій в плані і по висоті проектним рішенням;
виявити порушення конструктивної зв'язку між елементами;
виявити дефекти і пошкодження будівельних конструкцій;
оцінити деформації конструкцій;
оцінити технічний стан конструкцій.

Крім того, нормативні документи по будівельного контролю вимагають проведення наступних робіт і досліджень:

аналіз проектної, виробничої та виконавчої документації;
наявність дозвільних документів на зведення вежі;
наявність приймально-здавальних документів;
наявність документів про перевірку вертикальності стовбура вежі;
акти визначення міцності бетону фундаментів;
акти на приховані роботи;
паспорта, сертифікати якості на матеріали, металовироби;
і т.п.

На підставі результатів виконаних робіт по кожній обстеженій антеною опорі видається Технічний звіт з висновками про можливість прийняття вежі (щогли, вежі) в експлуатацію Замовником, за умови:

усунення виявлених дефектів і пошкоджень несучих конструкцій башти і підвищення їх надійності;
відновлення відсутньої проектної, виробничої та виконавчої документації.

При проведенні натурного обстеження будівельних конструкцій веж стільникового зв'язку основними дефектами та пошкодженнями, як правило, є:

на окремих вежах не встановлені ліхтарі світлоогородження (вежі зв'язку є лінійними перешкодами і повинні бути обладнані світловим огородженням і контрастним кольором);
не затягнуті (ослаблені) гайки і контргайки на болтах в вузлах стиків поясів і в вузлах кріплення елементів решітки між собою;
відсутні окремі елементи веж;
невідповідність будівельних конструкцій проектним рішенням;
деформації будівельних конструкцій, що виникли в процесі монтажу або експлуатації веж;
руйнування захисного лакофарбового покриття;
руйнування (відсутність) елементів блискавкозахисту;
несанкціонований доступ у віддалених районах місцевого населення до будівельних конструкцій веж зв'язку, і як наслідок втрата окремих елементів, метизів, електро-кабельної продукції.

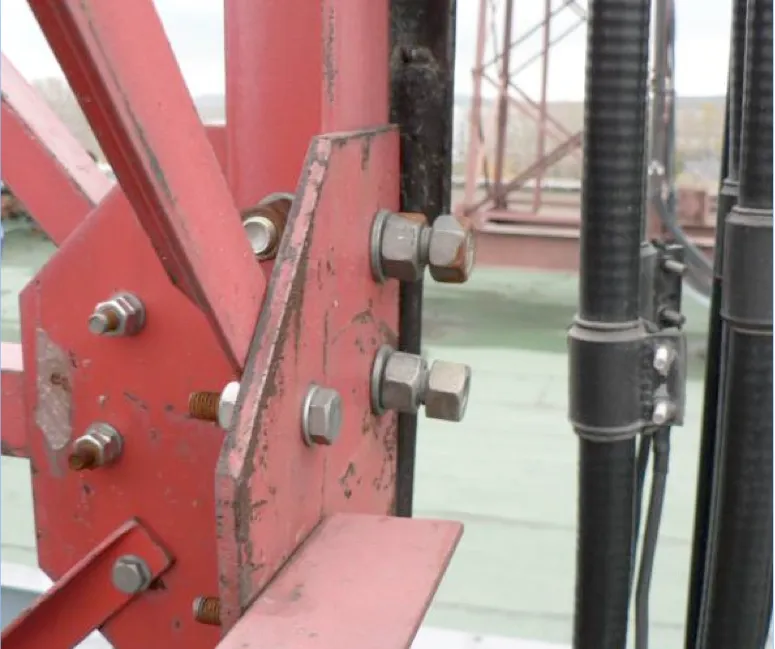

Мал. 1. Не затягнуті контргайки на болтах в вузлі стику поясів

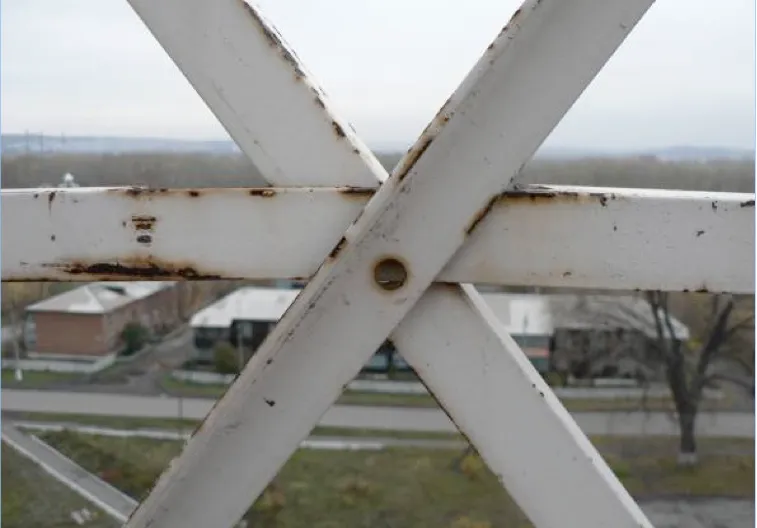

Мал. 2. Відсутня стягнутий болт, руйнування захисного лакофарбового покриття

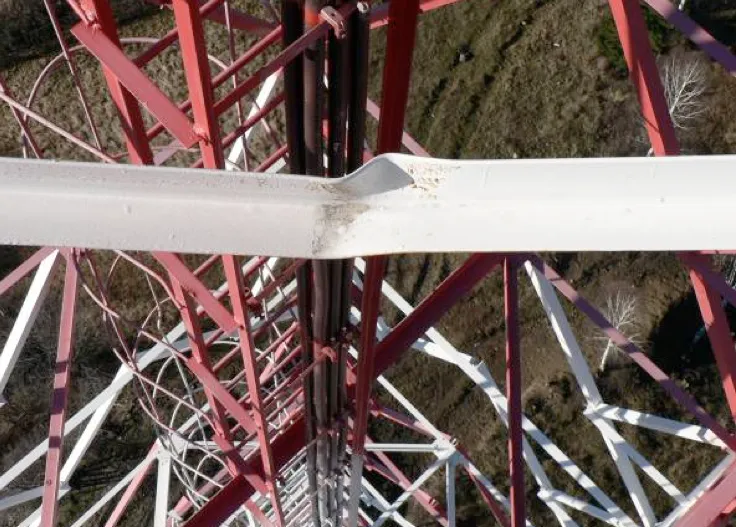

Мал. 3. Викривлення елемента решітки вежі.

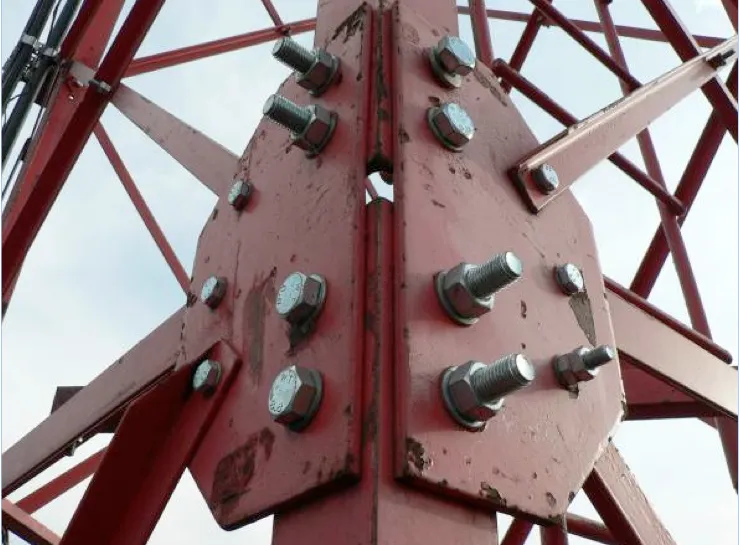

Мал. 4. Відсутні контргайки.

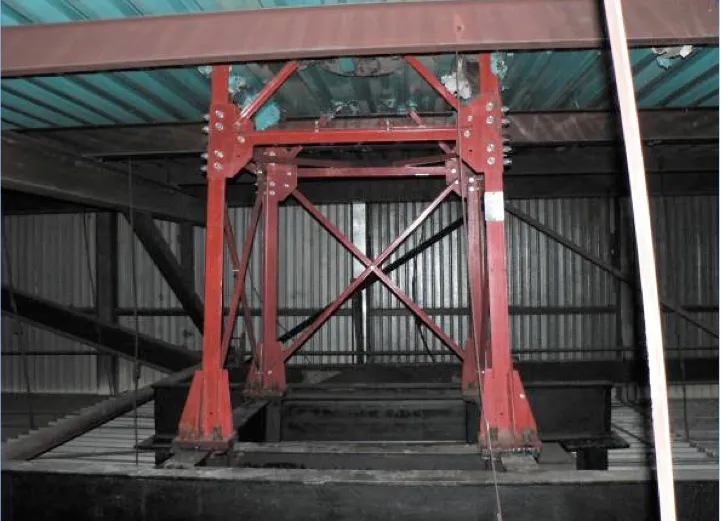

Мал. 5. Відсутні елементи решітки вежі

У даній статті розглянуті деякі аспекти проведення технічного нагляду за будівництвом веж стільникового зв'язку, дані відомості про розглянутих документах і основних дефектах, які виявляються при огляді будівельних конструкцій.
