Талевий блок

Талевий блок є рухомою частиною талевої системи. Призначений, також як кронблок, для виконання спуско-підйомних операцій і інших робіт, необхідних при бурінні свердловин. У бурових установках застосовують талеві блоки двох видів:

одновісні - все шківи змонтовані на одній осі, укріпленої в бічних щоках;

співвісні з двома осями - дві збірки шківів змонтовані кожна окремо, а між осями залишено простір для пропуску свічки.

Талевий блок шестішківний

1 - сережка; 2 - підвіска; 3 - корпус; 4 - кожух; 5 - вісь шківів; 6 - роликопідшипники; 7 - шків; 8 - кришка

Талевий блок повинен мати мінімальні габарити, особливо ширину, тому що він рухається всередині вишки в просторі між пальцями магазину з бурильними свічками. Тому має бути забезпечено мінімально безпечну відстань між блоком і елементами вишки. Талевий блок зазвичай виконують з двох зварних бічних щік, з'єднаних нагорі порожнистої траверсой, а внизу - поперечної підвіскою, яка приєднується за допомогою пальців. Ці деталі складають силовий каркас блоку.

1 - траверса; 2 - шківи; 3 - вісь; 4 - запобіжні кожухи; 5 - щоки; 6 - сережка

В щоках нерухомо закріплена вісь, на якій на підшипниках кочення змонтовані шківи (для запобігання зсуву вісь торців закріплена гайками). Шківи блоку закриті кожухами, забезпеченими прорізами для проходу струн каната.

Бурової гак призначений для підвішування бурильних і обсадних колон. В процесі буріння гак:

утримує підвішений на штропах вертикально переміщається вертлюг з обертається бурильної колоною;

сприймає крутний момент, що виникає на опорі вертлюга при обертанні бурильної колони ротором;

забезпечує автоматичне замикання центрального роги після введення в нього штропа вертлюга;

коли ведуча труба знаходиться в шурф при переході від спуско-підйомних операцій до буріння, звільняє Штроп вертлюга з провідною трубою, яка встановлюється в шурф;

при переході від буріння до спуско-підйомним операціями, надійно утримує в зіві гака Штроп вертлюга при раптових зупинках в свердловині спускається колони.

При СПО гак забезпечує:

надійне утримання штропов при спуску і підйомі бурильної або обсадної колони;

легкий поворот і маніпулювання в процесі захоплення або звільнення свічок;

розвантаження резьб замкових з'єднань;

схилу свічки при її відгвинчуванні від бурильної колони;

автоматичний пріпод'ём відгвинчені від колони свічки при її підйомі на висоту трохи більшу довжини замкової різьблення;

автоматичну установку елеватора в заданій позиції для захоплення чергової свічки.

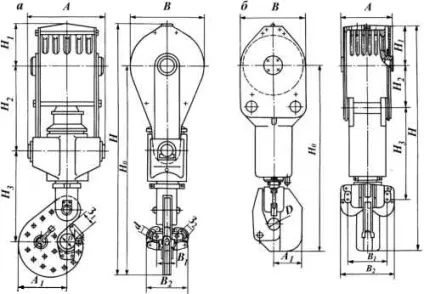

Гакоблоки: а - з пластинчастим гаком; б - з литим гаком

Бурової гак складається з трьох рогів - двох бічних і одного центрального. Центральний ріг гака служить для захоплення штропа вертлюга; два бічних - для захоплення штропов елеватора, що дозволяє швидко знімати і одягати на гак вертлюг при переході від буріння до СПО. При цьому штропах елеватора залишаються висіти на гаку, що полегшує роботу персоналу.

У корпусі гака розміщують завзятий підшипник, стовбур, пружину, амортизатор і інші пристрої. Підшипник служить для полегшення легкості повороту гака при захопленні свічок або їх свинчивании під час СПО. Пружина потрібна для автоматичного вилучення ніпеля з муфти замку свічки при її відгвинчуванні. Хід гака дещо більше довжини різьблення замка - від 127 до 254 мм, а зусилля пружини більше ваги свічки. У розціпленого стані - від 13 до 30 Кн, в стислому - від 25 до 50 Кн.

За способом виготовлення гаки поділяються на: ковані, складові пластинчасті і литі зі сталі. Бурові гаки зі сталевого лиття застосовують на максимальних навантаженнях; для великих навантажень - складові пластинчасті гаки. Литі гаки легше і зручніше кованих і пластинчастих.

Центральний ріг має зів мінімальних розмірів, що зменшує напругу вигину і дозволяє виконати тіло гака меншого перетину. У той же час клямка центрального роги повинна бути більшою довжини для зручності заводу штропа вертлюга в зів гака при підйомі провідної труби з шурфу.

Трёхрогій сталевий литий гак з універсальним корпусом, розрахований на навантаження 1,6 Мн, може бути з'єднаний з талевого блоком як жорстко за допомогою двох вушок верхній частині корпусу, так і шарнірно через сережку.
