Коли Ви переконалися, що зарядний працездатне, потрібно визначитися з типом, кольором і кількістю світлодіодів, які Ви хочете використовувати в каганці. Припустимо що Ви вибрали білий, синій, зелений і червоний.

Білий, синій, зелений, як правило харчуються струмом 20 мА при напрузі від 2.8 до 3.6 вольт.

Червоні споживають струм 20 мА при напрузі 1.8 до 2.3 вольта.

Якщо все їх потрібно об'єднати в одному світильнику, то правильно буде живити кожен з них через індивідуальний резистор, але можна (для спрощення конструкції), білий, синій і зелений живити через один резистор, а червоний через інший.

Для того, щоб світлодіоди згорали, потрібно плекати їх через ток-обмежують резистори, номінали яких можна розрахувати за формулами нижче.

Де U харчування - це напруга зарядного або блоку живлення.

U споживача - це напруга живлення світлодіода.

I споживача - це ток харчування світлодіода.

Порахуємо який резистор нам потрібен для трьох кольорових світлодіодів.

Де 6 вольт - це напруга зарядного.

2.8 вольт - це напруга (найменше) харчування світлодіодів.

0.06 - це ток харчування трьох світлодіодів (20 мА +20 мА + 20 мА = 60 мА = 0.06 А)

6 - 2.8 = 3.2 вольт.

3.2: 0.06 = 53.33333333333 му. беремо ближнє значення 56 ом. Виходить, що нам потрібен резистор опором 56 ом.

Для одного червоного світлодіода вважаємо знову.

6 - 1.8 = 4.2: 0.02 = 210 ом.

Залишилося розрахувати потужність резисторів за формулою:

Підставляємо дані для трьох світлодіодів.

P = 2.8 х 0.06 = 0.168 ват. Найближче значення буде 0.25 ват.

Дані для червоного світлодіода.

P = 1.8 х 0.02 = 0.036 ват. Найближче значення буде 0.125 ват.

Я для своєї нічної лампи використовував 4 світлодіода синього кольору.

6 - 2.8 = 3.2: 0.08 = 40 ом.

2.8 х 0.08 = 0.224 ват.

Виходить, що потрібен резистор 0.25 вата опором 56 ом. Якщо потрібно зменшити яскравість нічника, то опір резистора збільшимо.

Таким методом можна розрахувати лампу з будь-якою кількістю світлодіодів, але від зарядного пристрою можна живити світлодіоди загальною потужністю не більше 3 Вт. Якщо хочеться яскравіший світильник, то потрібен більш потужне джерело живлення.

Тепер практична частина з виготовлення світлодіодного нічника з зарядного пристрою своїми руками.

У мене валялося старого зарядного пристрою.

Світлодіодний нічник своїми руками, домашній майстер

Зарядний.

Розбираємо зарядний.

Свердлимо отвір в платі для додаткового резистора.

І вставляємо додатковий резистор.

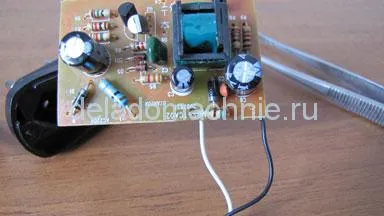

Припаюємо дроти до додаткового резистору.

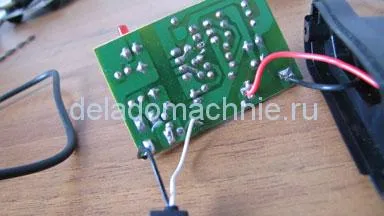

Припаюємо дроти.

Перероблене зарядний.

Основою для нічника я вибрав залишки від старого ароматизатора повітря.

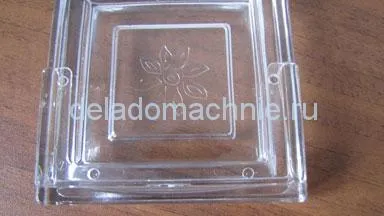

Основа для нічника.

Знайшов в мотлох світлодіоди синього кольору і випаяв їх.

Світлодіоди для нічника.

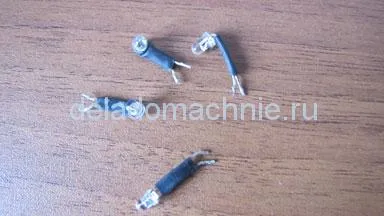

Випаяв світлодіоди.

Знайшов шматочок одножильного проводу і зняв з нього ізоляцію.

Знята ізоляція з дроту.

Свердлимо отвори для світлодіодів по діаметру корпусу світлодіодів.

Просвердлені отвори для світлодіодів.

І вставляємо світлодіоди в просвердлені отвори. Причому загнути ніжки потрібно так, щоб при пайку всі плюси спаяти разом і все мінуси теж разом.

Паяти потрібно підставивши що - то під місце пайки, для того щоб не пошкодити пластикову підставку.

Паяти краще на підставці.

Пайка закінчена.

Тепер перед остаточною збіркою потрібно перевірити працездатність нашої саморобної конструкції.

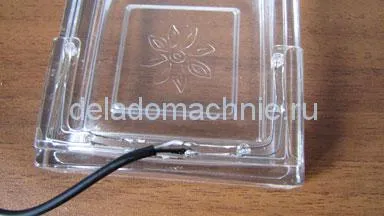

Перевірка працездатності нічника.

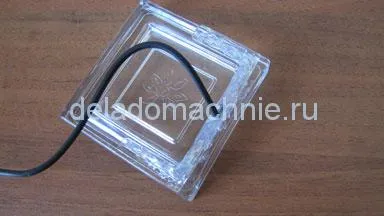

Залишилося закріпити світлодіоди й проведення за допомогою клейового пістолета. Пластик з клейового пістолета не тільки триматиме світлодіоди й проведення на місці, але і буде служити електричним ізолятором для попередження замикань в схемі нічника. До того ж він майже прозорий і буде не сильно помітний.
