Сварка пнд труб пайка стикова і Електромуфтове

Сьогодні вироби з полімерних матеріалів використовуються в багатьох сферах нашого життя і галузях промисловості. Але особливо великою популярністю користується ПНД - поліетилен низького тиску. Цей матеріал відрізняється міцністю, довговічністю, завдяки невеликому питомій вазі легко монтується. З поліетиленових труб часто роблять трубопроводи різного призначення. Для з'єднання окремих заготовок виконується зварювання ПНД виробів. У нашій статті ми розповімо про різновиди і особливості зварювання труб з ПНД.

різновиди з'єднань

Для з'єднання поліетиленових труб можна використовувати різні способи

Для з'єднання поліетиленових труб можна використовувати такі способи:

1. Роз'ємні. Щоб виконати таку стикування заготовок з ПНД, знадобляться сталеві фланці. Головна особливість цього принципу стикування полягає в тому, що в ході експлуатації трубопровід можна розбирати.
2. Нероз'ємні. В цьому випадку виконати розбирання комунікацій не вийде. Щоб зробити таке з'єднання, заготовки необхідно зварити. Для цього може використовуватися одні із таких способів:

• стикове зварювання поліетиленових заготовок;
• зварювання виробів з ПНД за допомогою муфт.

Для складання трубопроводів з елементів великого діаметру використовуються терморезистивного фітинги або зварювання встик. При застосуванні і того, і іншого способу виходить надійне монолітне з'єднання.

Стикова зварювання виробів з ПНД

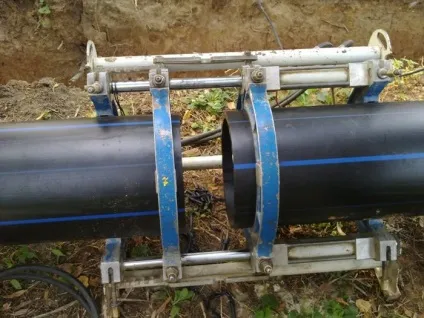

Стикова зварювання труб ПНД вимагає використання зварювального устаткування

Стикова зварювання труб ПНД вимагає використання зварювального устаткування. Завдяки тому, що в ході зварювання не використовуються додаткові деталі, процес монтажу значно спрощується. Таким способом можна зварювати тільки заготовки з ПНД.

Увага: якісна стикова зварка виробів з ПНД вийде тільки за умови, що вона буде виконана за допомогою одного шва. Завдяки цьому міцність стикування деталей, що з'єднуються буде максимальна.

Зварювання поліетиленових труб встик - найбільш ефективна і універсальна технологія, оскільки при цьому зберігається гнучкість матеріалу протягом усього трубопроводу. Даний метод може застосовуватися незалежно від використовуваного типу укладання трубопроводу (траншейний, безтраншейний або відкритий).

Пайка поліетиленових труб встик виконується в такій послідовності:

1. Для початку кінці з'єднуються заготовок необхідно встановити в центратор зварювального устаткування.
2. Після того як деталі будуть вирівняні і зафіксовані, за допомогою х / б серветки і спирту необхідно очистити торці від пилу, бруду і жирових забруднень.
3. Потім зварюються торці обробляються за допомогою торці пристрою. Торцювання припиняють, коли починає утворюватися рівномірна стружка товщиною не більше 0,5 мм. Тепер заготовку можна витягувати і перевіряти рукою паралельність торців.
4. У разі виявлення неприпустимого зазору між зварюються поверхнями, операцію торцювання необхідно повторити.
5. Після цього виконується пайка труб. Для цього за допомогою нагрівального елементу з антипригарним покриттям торці заготовок нагріваються до необхідної температури.
6. Коли торці досить оплавятся, зварюються вироби розводимо, а також витягаємо із зони зварювання елемент для нагріву.
7. Після цього зварюються торці можна стуляти і підвищувати тиск притиску до тих пір, поки воно не досягне необхідного значення.
8. Зварений шов потрібно тримати під тиском вказаний проміжок часу.
9. Після цього перевіряється якість зварювання. Для цього оцінюють зовнішній вигляд грата, ширину і висоту.

Муфтова зварювання заготовок з ПНД

Сварка ПНД труб муфтовий методом виконується за допомогою спеціального зварювального агрегату

Сварка ПНД труб муфтовий методом виконується за допомогою спеціального зварювального агрегату, званого паяльником, а також набору спеціальних насадок, які можуть відрізнятися діаметром. Розмір насадки підбирається, виходячи з діаметра зварювальних поліетиленових труб.

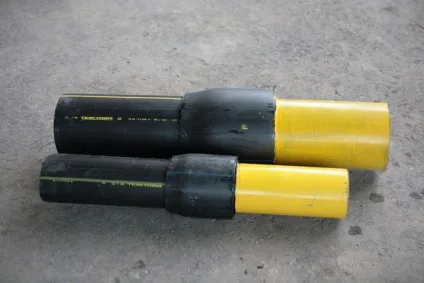

Муфтова пайка трубопроводів з ПНД виконується із застосуванням фітингів. Конфігурація цих виробів може бути різною. Вони бувають у вигляді куточків, трійників або муфти. При такому способі пайки зварюються торці заготовок і фітингів.

Важливо: головна перевага муфтової зварювання полягає в тому, що вона може проводитися в важкодоступних місцях, де осьовий зсув заготовок утруднено.

Нагрівання поліетиленових деталей здійснюється за допомогою контакту заготовки з нагрівається металевої деталлю зварювального агрегату. Вона складається з двох скручуються частин:

• Дорн нагріває внутрішню поверхню фитинга;
• труба для нагріву вставляється в гільзу.

Щоб встановити цю насадку в отвір паяльного агрегату, гільзу та Дорн необхідно скрутити між собою.

Пайка поліетиленових труб муфтовий методом передбачає проведення наступних підготовчих заходів:

1. Заготовки необхідно підрізати за допомогою спеціальних ножиць до потрібного розміру. При цьому потрібно стежити, щоб зріз був строго перпендикулярним поздовжньої осі вироби.
2. Перед тим як буде виконуватися пайка, торці з'єднуються заготовок необхідно очистити.
3. Для запобігання небажаного охолодження в ході виконання зварювання, торці труб, які в даний момент не піддаються з'єднанню, закриваються пробками.
4. Після цього потрібно очистити поверхню насадки для зварювання від частинок матеріалу, які могли залишитися після виконання попередньої роботи.

Тепер можна приступати до самого процесу зварювання, який виконується в такій послідовності:

1. Спочатку насадку необхідно розігріти до зварювальної температури. Коли значення досягне необхідного рівня, індикатор на корпусі паяльника подасть сигнал.
2. Після цього ПНД трубу потрібно вставити в гільзу до упору. У свою чергу фітінг надаватися на Дорн теж до упору. Оскільки діаметри трохи відрізняються, то для виконання процедури доведеться докласти певних зусиль.
3. Час зварювання труб вибираємо за спеціальними таблицями, де цей показник зазначений для виробів різного діаметру.
4. В процесі вставляння трубчастого елемента і надягання фитинга надлишок матеріалу з поверхні заготовок розплавляється і видавлюється назовні. У підсумку по кромці зварюваних елементів утворюється кільцевої валик - гарт.
5. Натискання при вставлянні деталей варто припинити в той момент, коли заготовка і фітінг досягнутий упору. Дуже важливо дотримуватися цієї умови, оскільки в іншому випадку з'єднання буде недостатньо міцним. Оскільки точно визначити глибину занурення заготовки складно, необхідно попередньо вимірювати цю величину і нанести позначку на трубу.
6. Потім зніміть зварюються заготовки з насадки. Після цього встановіть трубу в фітінг таким чином, щоб вона щільно вперлася в кільцевої валик. Дайте з'єднаним елементам охолонути. При цьому не варто їх крутити і піддавати різних механічних впливів.

Електромуфтове зварювання

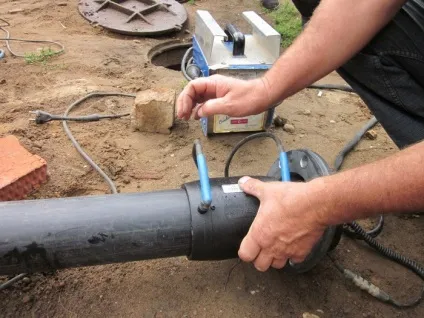

Для виконання такого з'єднання потрібна спеціальна електромуфти, в яку вмонтовано заставні нагрівальні елементи

Для виконання такого з'єднання потрібна спеціальна електромуфти, в яку вмонтовано заставні нагрівальні елементи. Якщо порівнювати цю зварювання зі стикового, то вона обійдеться дорожче через необхідність покупки дорогих електромуфт.

Однак у цієї методики є свої переваги:

• Оскільки на внутрішній поверхні труб не утворюється грат, прохідність трубопроводу не зменшується.
• Даний спосіб зварювання зручно використовувати в обмеженому просторі, де встановити габаритний зварений агрегат не вийде.

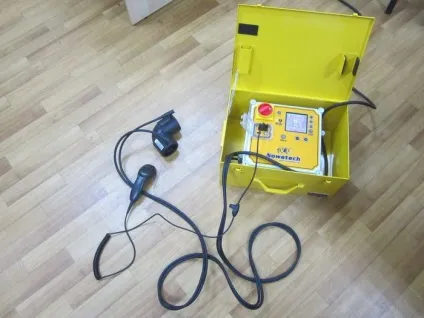

Для з'єднання двох заготовок в прямолінійний ділянку трубопроводу користуються звичайними електромуфти. Однак в деяких випадках можуть знадобитися електрофузіонние трійники і сідлові відводи. Для виконання робіт вам знадобиться електрофузіонний агрегат для зварювання.

Процедура зварювання виконується за допомогою поліетиленового зварного фитинга. Це особливе виріб, який має вбудовані спіралі, що виконують функції нагрівальних елементів. При цьому частина матеріалу фітинга, яка розплавляється за рахунок підігрітої спіралі, з'єднується з полімерним матеріалом заготовки, формуючи суцільний монолітний трубопровід. До речі, спіраль так і залишається в отриманому шві назавжди.

Важливо: Електромуфтове технологія дозволяє отримати з'єднання високої міцності. Однак через дорожнечу даного методу він застосовується при монтажі напірних комунікацій для транспортування газу і нафтопродуктів.

Сварка електромуфти виконується в такій послідовності:

1. За допомогою спеціального ріжучого обладнання труби розрізають на відрізки потрібного розміру.
2. Далі заготовки необхідно очистити від бруду і знежирити в місці зварювання. Такий же обробці потрібно піддати електромуфти.
3. Потім на трубчастих елементах виконуються позначки, які дозволять контролювати глибину вставляння труби в муфту.
4. Щоб під час виконання зварювання не відбувалося небажане охолодження елементів, вільні кінці труб заглушуються.
5. За допомогою спеціальних проводів зварювальний агрегат з'єднується з електромуфти, натискається кнопка запуску.
6. Через певний проміжок часу агрегат самостійно відключиться, що буде означати завершення зварювання.
7. Отримані таким чином сполуки можна експлуатувати тільки через годину.

Увага: головна умова отримання якісного шва - нерухомість деталей в процесі зварювання і охолодження.

До отриманих зварних з'єднань пред'являються такі вимоги:

• Кільцевій валик зварного шва повинен перекривати позначку, зроблену на заготівлі перед зварюванням.
• Допустиме зміщення відрізків труб відносно одна одної становить не більше 10% від значення товщини стінок елемента з ПНД.
• Якщо товщина стінок свариваемой заготовки становить не більше 5 мм, то висота валика у якісного зварного шва повинна бути приблизно 2,5 мм. У разі зварювання труб з товщиною стінок в межах 6-20 мм, висота валика повинна бути більше 5 мм.

При виборі способу зварювання заготовок з ПНД варто враховувати умови експлуатації монтованих інженерних комунікацій. Тільки з урахуванням цього фактора можна виконати надійний і якісний трубопровід, який буде ефективно працювати весь відведений йому термін.
