Дуже часто отримую листи з проханням показати, як в КОМПАС-3D створювати збірки.

Сьогодні з ранку приступив до запису такого уроку. Зупинився на моделі іграшкового автобуса, відмінний приклад. Автобус складається з трьох деталей: кабіна, колесо і вісь. Урок вийшов цілих тридцять хвилин!

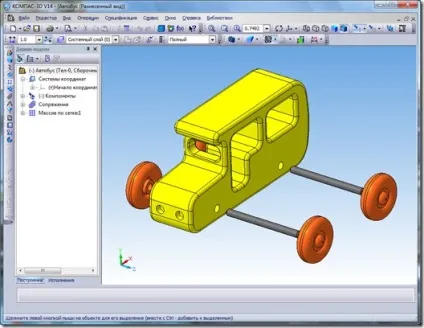

Спершу ми створимо моделі всіх компонентів збірки, потім приступимо до створення збірки, створимо документ Збірка і будемо, по черзі, виконуючи сполучення, додавати компоненти збірки. Спочатку додамо в збірку кабіну, потім вісь, далі колесо. В результаті отримаємо збірку автобуса.

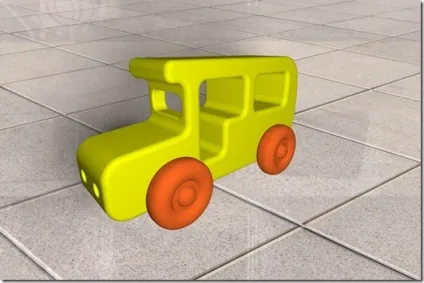

Фотореалістичне зображення збірки створено в Artisan Rendering для КОМПАС-3D

Щоб удосконалюватися працюючи в КОМПАС-3D потрібно постійно підвищувати планку і вирішувати більш складні завдання.

Натисніть сюди, щоб дізнатися подробиці:

«Ліцеїст» по суті прав на все 200%. І аргумент - "Якщо розміри не проставляти, то вони виходять вільні. Надалі, в збірці, при створенні сполучень у Вас вийде не зрозуміло що. Деталь буде міняти свою форму, тому що немає розмірів. », звучить м'яко кажучи, непереконливо.
Є така штука в природі - «симетрія» ... Якщо про неї не забувати, то можна при проставленні розмірів використовувати один розмір для орієнтації. наприклад, в горизонтальному напрямку (як у випадку отримання лобового вікна, та власне і всього корпусу автобуса) .І тоді не страшні будь-які зміни розмірів моделі і не треба буде вишукувати і вираховувати і підганяти купу розмірів впливають на форму моделі ...
За моїми спостереженнями, пропоновані форми проставлення розмірів, властиві 90% начинавшим роботу в 3D КОМПАСНІКАМ. Це напевно особливість програми, яка привчає використовувати Більше «залежностей», а вітає використання проставляння розмірів (на відміну наприклад від SolidWorks)

Вітаю! Питання у Ліцеїста був: «чому допустимо не можна побудувати прямокутник, задавши розміри на панелі властивостей?».
Спробую відповісти більш переконливо). У разі, коли ми будемо ставити розміри у прямокутника на панелі властивостей, то при необхідності відредагувати прямокутник, нам треба буде увійти в ескіз і проставити потрібні розміри. Якщо все розміри будемо проставляти в ескізі, то розміри потрібно буде тільки змінити. А з 14 версії КОМПАС, навіть не потрібно буде відкривати ескіз для редагування, досить скористатися командою Розміри обраного елемента, і измененить значення розмірів об'єкта.

З урахуванням того, що я говорив зовсім про інше, можу сприйняти відповідь як просту відписку або допустити що був не зрозумілий опонентом ...
Йшлося про використання зовсім інших принципів в простановке залежностей при оформленні ескізу (більше ВЗАЄМОЗВ'ЯЗКІВ і менше РОЗМІРІВ). В обумовленому мною варіанті напевно при правці моделі треба буде затратити менше роботи ...
І вже напевно не станеться - »вийде не зрозуміло що. Деталь буде міняти свою форму, тому що немає розмірів. »

Я відповів на питання Ліцеїста, з приводу проставляння розмірів прямокутника на ескізі, а не на панелі властивостей. Я не писав, що Ваш варіант не вірний. По можливості, якщо ефективніше створити взаємозв'язку, ніж розміри, то чому б і ні.
