Створення зубчастої рейки за допомогою maxscript

Один з моїх Новомосковсктелей (Шибанов Булат aka ASK'R) надіслав мені свій шикарний урок щодо практичного застосування скриптів в 3ds Max. Дуже добре, що він його зробив так, як це відбувається в житті. Наводжу тутор як є.

Всі картинки просто отмасштабовані. Щоб побачити повний розмір, натисніть правою кнопкою мишки на неї і виберіть пункт "Відкрити зображення" (або подібний).

Завдання або вступна.

Одного разу мені знадобилося зробити моделі багатокоординатних машин в яких позиціонування частин здійснюється обертанням шестерень по зубчастих рейках. Шестерні були успішно створені в якомусь безкоштовному CAD пакеті, а ось рейок не знайшлося. ScriptSpot з гуглом промовчали, як партизани, і залишився лише шлях істинного джедая. Отже завдання - написати скрипт, за допомогою якого зручно робити зубчасті рейки.

Ось так буде виглядати кінцевий результат (якщо ви зробите все кроки з цього уроку):

А далі йде процес отримання такого результату:

Після деякого гугленія знайшлася сторінка. Взявши картинку з параметричних профілем зуба, блокнот і калькулятор я вирахував координати базових точок. Ось результати:

Але це тільки самі зуби, а потрібна рейка в цілому. Значить Каляка-малякаем ще:

Виділене це і є те що треба - якщо вийде зробити один відрізок, то і всю Кривулін не складе проблеми.

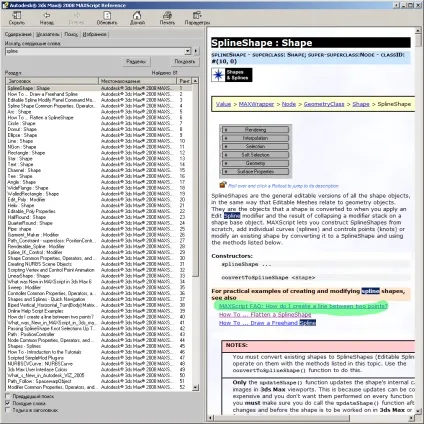

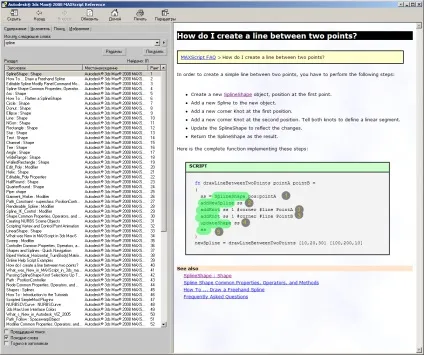

Отже, щоб зробити сплайн нам треба:

Створити екземпляр в позиції будь-якої.
Додати в нього хоч один сплайн.
Додати опорні точки.
Оновити його (це фіча для прискорення роботи - все створюємо і тільки потім вивалюємо в сцену, майже всі об'єкти потребують оновлення для появи в сцені).
Повертаємо в викликає код для будь-яких подальших робіт.

Кодування.

Мінімально необхідне знаємо, можна писати код. Переносимо з картинок код в MAXScript Editor:

-- \ - дозволяє розписувати що-небудь багаторядкова, це просто зручніше і наочніше
-- for in конструкція дозволяє пробежатся по всіх елементах масиву (не додавати же вузлики поштучно). І отримуємо однозубий рейку:

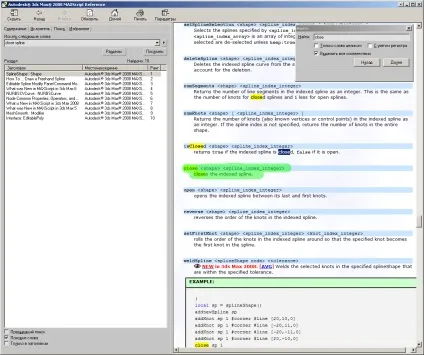

До того ж ще й не замкнуту. Згадуємо, що при створенні вручну при досить близькому розташуванні вузликів, 3ds Max пропонує закрити (Close) сплайн, значить вміє робити це сам (є функція). Знову в пошук:

Додаємо close s 1 і тепер рейка придатна для Extrude / Bevel.

Однак зубів у рейки може бути будь-яку кількість і негоже людині працювати. Значить думаємо. Цикл нам дозволить порахувати точки з потрібними зрушеннями, а joint (знову ж з Maxscript Reference) дозволить зліпити шматочки:

Отже, в результаті є скрипт, який дозволяє по цифрам побудувати рейку. На цьому можна було б і зупиниться.

Однак, не всі 3d artist'и нормально сприймають правку значень в тексті скрипта. Деякі бояться його як вогню * FUME_FX * і треба зробити чайники і полігони GUI - Графічний користувача Інтерфейс.

GUI-ня або "повернемося до користувача особою".

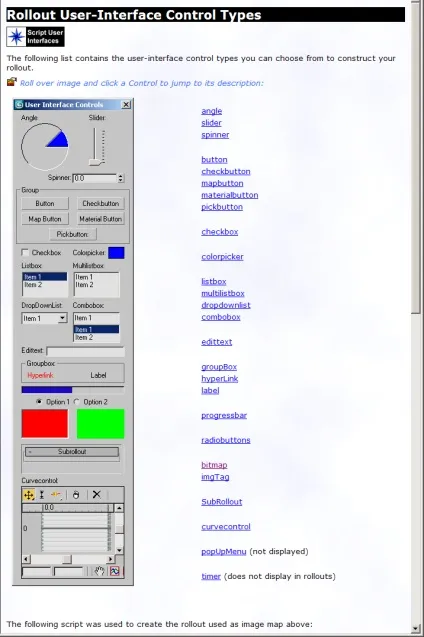

Використовувати будемо rollout і контроли на ньому:

Знадобляться спіннери для ціферний значень і кнопка.

З спиннер будемо отримувати значення і після натискання кнопки створювати рейку.

Ідея виглядає нормально, але в Макса прийнято мати можливість подивитися, покриття параметри і тільки потім створити (варіант параметричного об'єкта поки не розглядається - користі небагато, а проблем значно більше). Значить треба буде також оновлювати рейку при зміні значення спиннер і показувати при налаштуванні. Просто кнопка вже не підійде, куди краще буде затискати - Check Button.

Пишемо код попутно роблячи рефакторинг:

Тепер створення рейки заховано за інтерфейсом і заготовлені події, за якими буде що-небудь відбуватися. При затиску кнопки треба зробити рейку:

fillValues ()

if state == on then (
generateRack ()
)

якщо віджали, то треба її видалити:

else delete Rack

При змінах в будь-якому спиннер треба оновити її:

if Rack! = undefined and not isdeleted Rack then renewRack ()

Отже, при затиску кнопки бачимо зубчасту рейку під вьюпорте, можемо крутити параметри, якщо віджали, то віддаляється, якщо закрили діалог рейка залишається в сцені.

Можливо maxscript-гуру скажуть фууу, оскільки дуже багато чого не дороблено і / або зроблено грубою силою з копіпастом. Але я вважаю, що в цьому і є призначення maxscript'а - робити не шедеври коду, а вирішувати практичні завдання (з проблемами "що є добро?" Повинні розбиратися довбані філософи).

GUI робився не для мене, а напарнику. Зайняло все близько 3-х годин неквапливо з кавою і какава. Цей скрипт можна засунути в кнопку, можна зробити перевірку єдиності діалогу, кнопку Create, щоб не закривати діалог, додати підрізування зуба, евольвентний профіль.

P.S. Робота на початку статті під назвою "Жертва" зроблена американцем в 3ds Max, BodyPaint, Digital Fusion, Photoshop, VRay і ZBrush. Оригінал дивіться там.
