Створення розгорток стін в АРХІКАД
Створення розгорток внутрішніх стін приміщень - досить поширена завдання для тих, хто займається дизайном інтер'єрів і проектуванням житлових будинків. У АРХІКАД версії 19 передбачений інструмент, призначений для зручного створення розгорток.
Познайомимося з ним ближче.
Як створити розгортки стін в ArchiCAD
Припустимо у вас є накресленим приміщення з дверима вікнами і кількома зразками меблів. Створимо ортогональні проекції стін цього приміщення. Зараз ви переконаєтеся, наскільки це просто.
Корисна інформація: Швидкий доступ в ArchiCAD

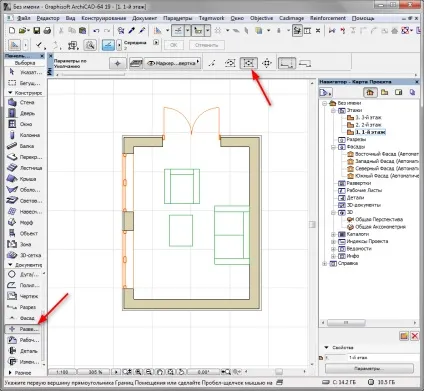

Перебуваючи у вікні плану приміщення, натисніть на панелі інструментів кнопку «Розгортка». В інформаційній панелі, що знаходиться над робочим полем, виберіть «Геометричний варіант: Прямокутник».
Клацніть в кутку кімнати і повторним клацанням зафіксуйте прямокутну область в протилежному кутку. Таким чином створюється розгортка, що включає всі стіни приміщення.
Ви побачите чотири прямих лінії, які віддаляються або наближаються до стін. Це лінії перетину. Вони визначають область приміщення, в яку будуть потрапляти об'єкти всередині кімнати. Клацніть в потрібному для вас місці.
У нас вийшов ось такий об'єкт розгортки зі спеціальним маркером.

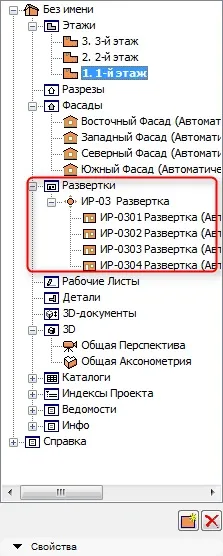

Самі ж розгортки тепер можна знайти в навігаторі. При натисканні на них будуть відкривати вікна з розгорненнями.

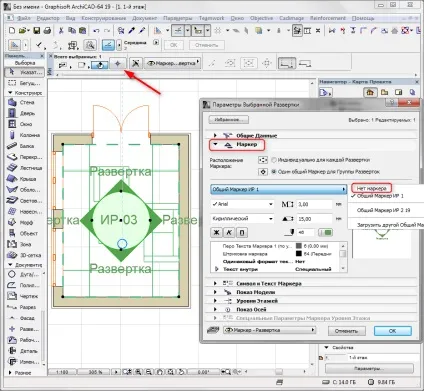

Перейдіть у вікно плану поверху і виділіть об'єкт розгортки. Відкрийте діалог параметрів розгортки. Давайте приберемо з плану маркер. Розкрийте сувій «Маркер» і випадаючому списку виберіть «Ні Маркера». Натисніть «ОК».
Перемістіть лінії-проекції розгортки так, щоб вони не перетинали меблі, але так щоб меблі потрапила в розгортку (виявилася між стіною і лінією проекції).
Увімкніть одну з розгорток в навігаторі. Клацніть правою кнопкою миші по її назві і виберіть «Параметри розгортки». Тут нам можуть бути цікаві кілька параметрів.

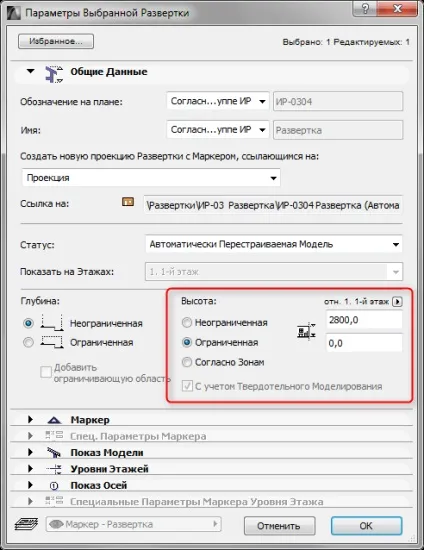

У свиті «Загальні дані» ми можемо поставити кордону глибини і висоти відображення. Виставте обмеження по висоті, якщо ви працюєте з однією з кімнат в багатоповерховій будівлі.

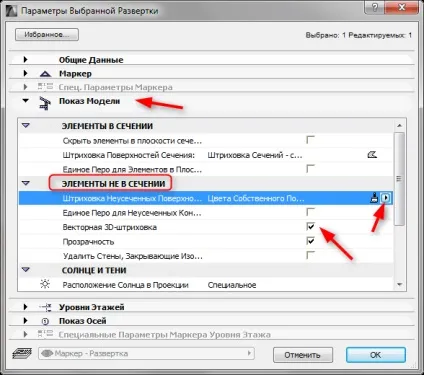

Відкрийте сувій «Показ моделі». У групі «Елементи не в перерізі» виділіть рядок «Штрихування неусеченних поверхонь» і призначте «кольору власного покриття без затінення». Також встановіть галочку навпроти «Векторна 3D штрихування» Ця операція зробить ваші розгортки кольоровими.
Також, як в розрізах і фасадах, на розгортку можна нанести розміри.
Ось так виглядає процес створення і редагування розгорток в АРХІКАД. Сподіваємося, цей урок був для вас корисним.
