Частина 1. Робота з графічними об'єктами

Створення та редагування графічних зображень

У складених документах Word часто використовується різного виду графіка:

Створення графічних об'єктів за допомогою панелі інструментів Малювання

Графічні об'єкти в Word можна створювати і редагувати, використовуючи інструменти панелі Малювання .В результаті буде створено векторне зображення, що складається з елементарних графічних фігур: квадратів, прямокутників, багатокутників, ліній, кіл, еліпсів та ін.

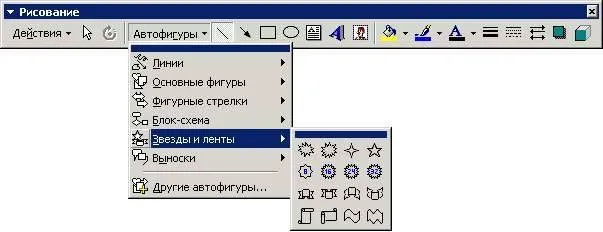

При установці покажчика миші на інструмент панелі Малювання виводиться назва кнопки-інструменту малювання.

Кнопки геометричних фігур: лінія, квадрат або прямокутник, коло або еліпс, криволінійна замкнута плоска фігура, рамки тексту (напис), набір автофігур забезпечують побудову основи геометричного малюнка.

Кнопки колірного оформлення і стилю лінії забезпечують форматування елементів малюнка. Кнопки тіні і обсягу дають можливість надати об'єкту тінь і обсяг, а також змінити їх налаштування.

Мальований об'єкт має багатошарову структуру, окремі елементи малюнка можуть розташовуватися певним чином щодо інших об'єктів. Управляє цим режимом кнопка Дії. яка викликає меню з командами для роботи з графічними об'єктами:

§ Групувати (перегрупуватися) - для угруповання всіх виділених графічних об'єктів в один об'єкт. Ці команди слід вводити після того, як буде виділена група об'єктів за допомогою кнопки зі стрілкою Вибір об'єктів;

§ Розгрупувати - разгруппировка виділеної ілюстрації на складові;

§ Порядок - розміщення графічного об'єкта щодо тексту (перед текстом, за текстом) або взаємне розташування графічних об'єктів (на передньому плані, на задньому плані, розмістити вперед, перемістити назад);

§ Сітка - настройка кроку зміщення графічного об'єкта по горизонталі і вертикалі, яке може бути вільним або дискретним по вузлах сітки;

§ Зрушення - зсув малюнка вгору, вниз, вліво, вправо; (Для переміщення об'єкт по вузлах сітки також можна використовувати стрілки курсору, а для довільного переміщення - комбінації клавіші Ctrl і стрілок курсору);

§ Вирівняти - координація виділених об'єктів відносно один одного або друкованої сторінки;

§ Повернути / відобразити - зміна орієнтації графічного об'єкта: поворот, обертання, дзеркальне відображення;

§ Змінити автофигуру - заміна іншим видом автофігури.

Налаштування властивостей автофигур проводиться за допомогою кнопок панелі інструментів або в вікні Формат автофігури. викликається з меню Формат або з контекстного меню.

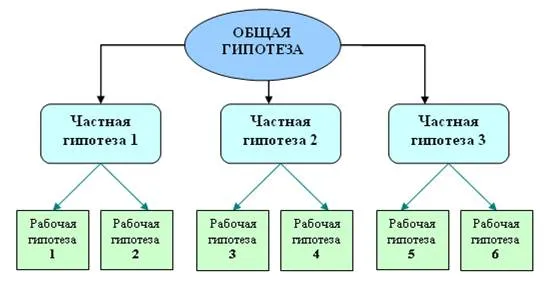

1. Підготуйте схему структури і ієрархії гіпотез експериментального психолого-педагогічного дослідження, використовуючи інструменти малювання (див малюнок).

2. Додайте текст в автофигуру. Для цього: виділіть автофигуру, відкрийте контекстне меню (клацання правою кнопкою миші), виберіть пункт Додати текст.

3. Встановіть вказаний на малюнку колір і товщину ліній автофигур. Для цього: виділіть автофигуру, відкрийте контекстне меню, виберіть пункт Формат автофігури. на вкладці Кольори і лінії встановіть необхідний колір лінії і заливки, а також товщину лінії.
