Створення блоків в Автокад

Як створити блок кожного з типів, буде розібрано в окремій статті на прикладі створення блоку рамки креслення для Автокада по ГОСТу. Думаю так, на коротких уроках, присвячених конкретним завданням, буде наочніше і легше освоїти роботу з блоками.

Примітка. Краще використання саме такого способу вставити рамки для креслень в Автокаде, а не використовувати СПДС модуль, через не коректного відкриття креслень в AutoCAD без встановленого СПДС модуля у інших користувачів.

Як створити блок в Автокаде

І так приступимо до створення простого блоку рамки креслення:

1. Для початку скачайте файл з підготовленими рамками і штампами, клікнувши тут.

2. Відкрийте креслення з рамкою і запустіть команду створення блоку натисненням відповідної кнопки або виберіть у верхньому меню Малювання → Блок → Створити ...

Або введіть в командний рядок БЛОК (_BLOCK).

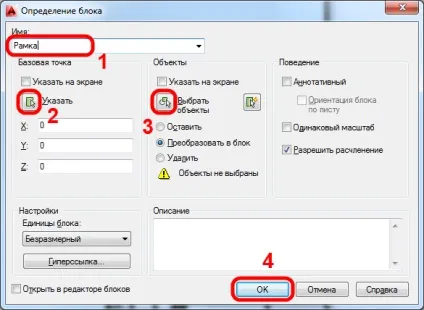

3. У вікні «Визначення блоку» послідовно вкажіть ім'я блоку (Рамка), точку вставки (лівий нижній кут) і об'єкти (штампи і рамку для креслення).

Завершіть створення блоку натисненням кнопки ОК. Загалом і все, з опціями думаю розберетеся самі.

Як вставити бік в Автокаде

Блок ми створили і зберегли, тепер давайте трохи поговоримо про його вставці. Для того щоб вставити наш блок (Рамка) в креслення виконайте наступне:

1. Запустіть команду кліком кнопки, з верхнього меню Вставка → Блок ... або ввівши в командний терміну вставити (__INSERT).

2. Вибери блок Рамка в поле «Ім'я:» і натисніть ОК залишивши всі налаштування за замовчуванням.

3. Вкажіть точку вставки рамки на екрані креслення.

Як перейменувати блок в Автокаде

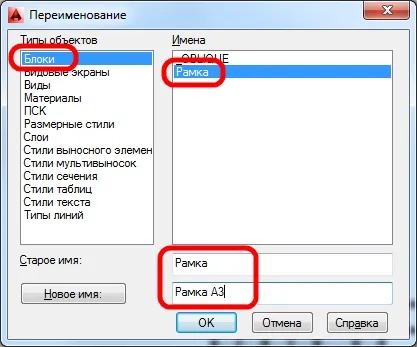

Як перейменувати блок в Автокаде, з ходу і не знайдеш, головне знати де шукати. А все просто, в верхньому меню Формат → Перейменувати ... або ввівши команду ПЕРЕЙМЕНУВАТИ (_RENAME) викличте вікно "Перейменування".

І давайте змінимо ім'я блоку з "Рамка" на "Рамка А3".

Як бачите в цьому вікні по мимо імені блоку можна перейменувати багато ще чого.

Як редагувати блок в Автокаде

Можна так само запустити команду ввівши БЛОКРЕД (_BEDIT), після чого необхідно вказати ім'я блоку для редагування.

Тут ви зможете змінити геометрію, змінити колір і типи ліній, і багато багато ще чого цікавого, про що піде мова в наступних уроках по створенню блоків в Автокаде.

Як в Автокаде розбити блок

Для того, щоб розбити / підірвати блок необхідно скористатися командою розчленувати (_EXPLODE) запустивши з рядка стану, кнопкою на панелі інструментів або з верхнього меню Редагувати → Розчленувати.

Далі вкажіть блоки які потрібно розбити, завершивши вибір натисканням Enter.

Що таке динамічний блок і як його таким зробити написано тут.
